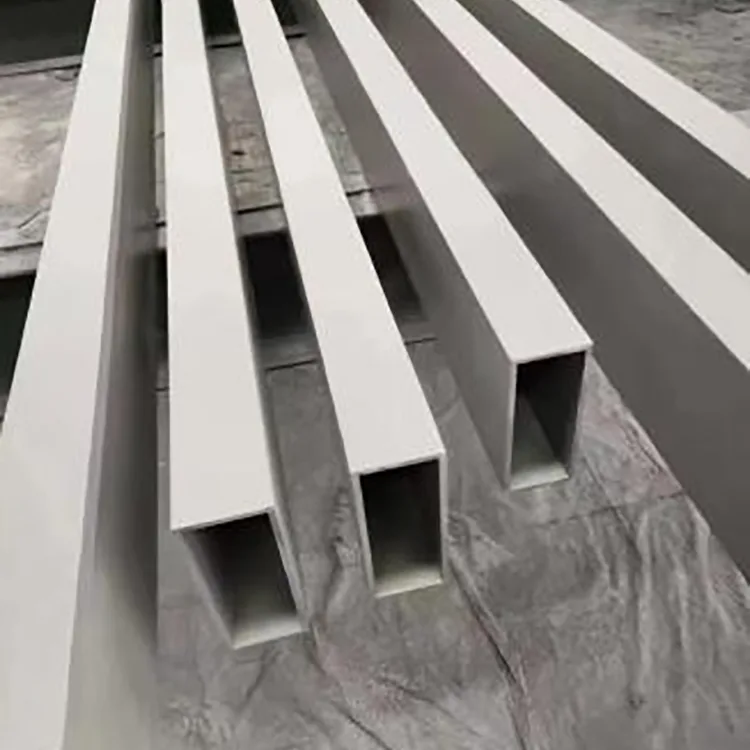

Tubul cu unghi drept din oțel de precizie galvanizat la cald este o secțiune goală dreptunghiulară de precizie, proiectată cu un colț distinct de 90°, mai degrabă decât colțul rotunjit observat în mod obișnuit pe tubul pătrat convențional. Tubul de bază este fabricat mai întâi pentru a obține precizia necesară secțiunii, dreptatea și geometria colțului, apoi procesat prin galvanizare la cald pentru protecția împotriva coroziunii în exterior.
Produsul este destinat proiectelor în care un tub galvanizat standard cu colțuri rotunjite nu oferă aspectul, precizia de montare sau definiția colțului cerute de proiect. Liniile exterioare ascuțite facilitează crearea de cadre curate, balustrade, structuri peisagistice și oțel arhitectural.
În același timp, produsul este încă un tub structural de oțel. Capacitatea sa portantă reală depinde de dimensiunea secțiunii, grosimea peretelui, calitatea oțelului, deschiderea și proiectarea conexiunii. Zincarea protejează oțelul de coroziunea atmosferică; nu înlocuiește proiectarea structurală.

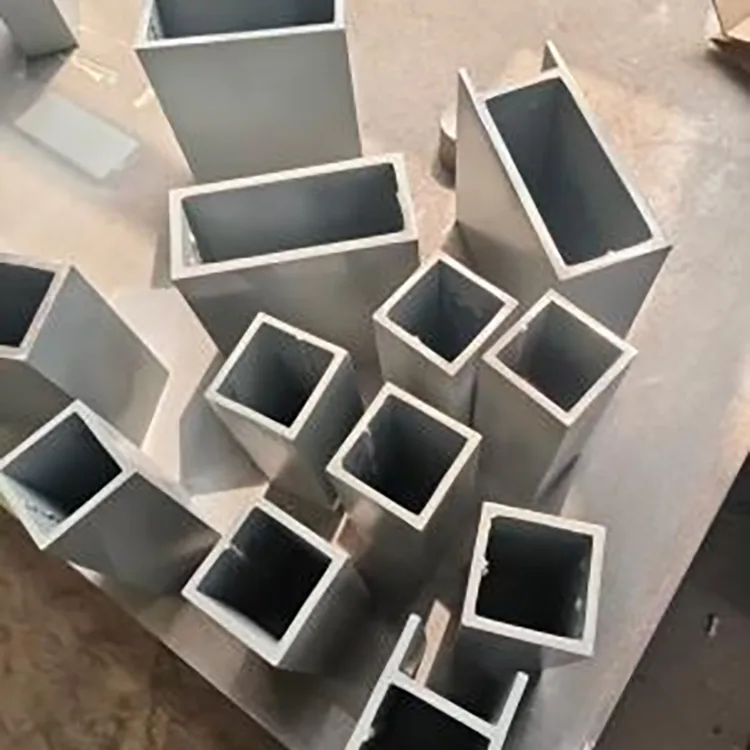

Colțul este unul dintre principalele motive pentru a specifica acest tub.
Un tub convențional pătrat sau dreptunghiular are în mod normal un colț exterior radiat cauzat de procesul de formare. Acest lucru este acceptabil pentru lucrările structurale generale, dar unele proiecte arhitecturale și de fabricație de precizie necesită un colț vizual mai clar și joncțiuni mai consistente.
Profilul de precizie în unghi drept oferă:
Linii vizuale mai curate: utile pentru cadre expuse, balustrade și structuri peisagistice.
Conexiuni mai previzibile: colțul definit poate simplifica alinierea cu alte elemente în unghi drept.
Mai puțină distorsiune vizuală: liniile de secțiune dreaptă sunt mai ușor de întreținut pe structurile finite.
Potrivire mai bună pentru fabricarea de precizie: util atunci când dimensiunile și aspectul sunt ambele importante.
Acest lucru face ca produsul să fie deosebit de relevant pentru proiectele care se află între oțelul structural obișnuit și metalul arhitectural.
|
Articol |
Caietul de sarcini |
|
Produs |
Tub în unghi drept din oțel de precizie galvanizat la cald |
|
Material de bază |
Q235B, Q355B |
|
Profil |
Secțiune goală în unghi drept de precizie de 90° |
|
Produs de bază |
Tub din oțel de precizie în unghi drept |
|
Metoda de galvanizare |
Galvanizare generală la cald |
|
Standard de galvanizare |
GB/T 13912-2020 |
|
Dimensiune |
Corespunde dimensiunilor de precizie disponibile ale tuburilor în unghi drept |
|
Lungime |
Aprovizionare cu lungime fixă conform cerințelor proiectului |
|
Suprafaţă |
Finisaj galvanizat gri-argintiu |
|
Prelucrare personalizată |
Tăiere, găurire, teșire și alte procesări convenite |
|
Mediu tipic |
Aplicații în aer liber, umede, de coastă și alte aplicații predispuse la coroziune |
Standardul de galvanizare GB/T 13912-2020 rămâne un standard național chinez actual pentru cerințele tehnice și metodele de testare pentru acoperirile galvanizate la cald pe articole fabricate din fier și oțel.
Pentru acest tip de tub, calitatea acoperirii nu este suficientă.
Tubul de bază în unghi drept trebuie mai întâi să îndeplinească geometria necesară. Verificările importante includ dimensiunile secțiunii, grosimea peretelui, forma colțului, dreptatea și starea generală a suprafeței.
Numai după ce tubul a atins profilul finit necesar se efectuează procesul de galvanizare.
Un traseu tipic este:
Tub de oțel de precizie → inspecție dimensională → tăiere / fabricare → degresare → decapare → clătire → fluxare → uscare → galvanizare la cald → răcire / pasivare → inspecție acoperire → inspecție dimensională și aspect finală → ambalare.
Această comandă este importantă deoarece clientul cumpără două lucruri într-un singur produs: un profil de oțel de precizie și un sistem de protecție împotriva coroziunii.
Colțurile ascuțite sunt una dintre zonele care merită o atenție suplimentară în timpul galvanizării.
Tubul este procesat prin etapele de pretratare și imersie cu zinc ca un profil finalizat, astfel încât colțul, suprafețele tubului și capetele să primească stratul de zinc în timpul aceluiași tratament.
Scopul nu este pur și simplu de a face tubul gri-argintiu. Acoperirea trebuie să asigure o protecție continuă împotriva coroziunii, rămânând în același timp suficient de bine lipit pentru manipularea și instalarea normală.
Pentru comenzile de proiect, grosimea acoperirii ar trebui să fie convenită în avans, mai degrabă decât să se lase cerința la „zincat”.
Specificațiile produsului dvs. furnizate utilizează 60–90 μm ca gamă convențională de acoperire cu zinc, cu aproximativ 120 μm disponibile pentru o expunere mai puternică la coastă și la coroziune ridicată.
O abordare practică este:
|
Mediu |
Direcția sugerată |
|
Uscați în interior |
Tubul negru de precizie în unghi drept poate fi suficient |
|
În aer liber normal |
Înveliș galvanizat de 60–90 μm |
|
În aer liber umed |
Acoperire crescută în funcție de expunere |
|
Spray de sare de coastă / puternic |
Până la aproximativ 120 μm |
|
Mediu chimic agresiv |
Evaluarea coroziunii specifice proiectului |
O acoperire cu zinc mai mare oferă mai mult material de acoperire pentru coroziunea atmosferică, dar nici un oțel galvanizat nu trebuie descris ca fiind complet imun la atacuri chimice severe sau la imersie permanentă.
Diferența se referă în principal la geometrie și finisaj, nu doar rezistența la coroziune.

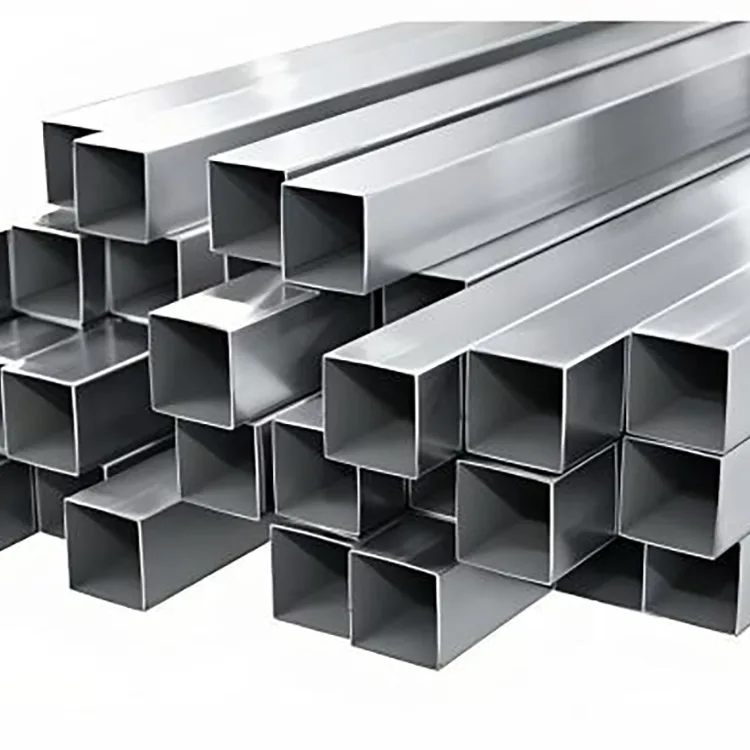

Un tub pătrat galvanizat convențional este o alegere practică pentru cadre generale și structuri portante. Colțurile sale rotunjite sunt în mod normal acceptabile pentru fabricarea obișnuită.
Tubul în unghi drept de precizie este destinat aplicațiilor în care colțul însuși face parte din cerințele vizuale sau de fabricație.
Rame de peisaj arhitectural
Balustrade exterioare de înaltă vizibilitate
Structuri municipale de precizie
Componente suport solar cu ramă expusă
Structuri decorative din oțel
Rame pentru echipamente de exterior
Tubul pătrat standard rămâne alegerea mai bună atunci când aspectul este mai puțin important și proiectul necesită în principal o secțiune structurală convențională la cel mai mic cost rezonabil al materialului.
Cele două produse au același profil de precizie de bază, dar sunt destinate unor medii diferite.
Cel mai potrivit pentru proiecte interioare uscate, medii controlate și aplicații în care clientul intenționează să vopsească, să pulverizeze sau să finiseze în alt mod suprafața după fabricare.
Se potrivește mai bine aplicațiilor în aer liber și umede în care clientul dorește ca tratamentul primar de protecție împotriva coroziunii să fie finalizat înainte de livrare.
Această distincție ajută la evitarea supraspecificării materialului galvanizat pentru proiectele uscate de interior, prevenind în același timp greșeala opusă de a folosi tuburi de precizie neprotejate în aer liber.
Folosit pentru cadre de peisaj, structuri de grădină, facilități de parc, incinte decorative și oțel arhitectural unde liniile curate contează.
Potrivit pentru bariere rutiere, structuri de semne de circulație, suporturi de lămpi și cadre municipale expuse.
Poate fi utilizat pentru cadre fotovoltaice de exterior selectate, baze de echipamente și elemente auxiliare din oțel, unde profilul de precizie se potrivește designului structural.
Folosit pentru balustrade expuse, suporturi ale pasarelelor și cadre auxiliare unde este necesară o protecție mai mare împotriva coroziunii.
Potrivit pentru cadre de protecție a echipamentelor, structuri de susținere a țevilor și platforme de lucru exterioare în medii industriale umede.
Pentru proiectele fotovoltaice rezidențiale și comerciale distribuite, tubul galvanizat de precizie în unghi drept de 40×40 mm și 50×50 mm a fost utilizat pentru aplicații de susținere în aer liber.
Principala preocupare nu a fost doar coroziunea. Cadrul expus avea nevoie, de asemenea, de o geometrie curată și de o aliniere consistentă în timpul instalării.
O specificație sporită a zincului a fost utilizată pentru a face față expunerii repetate în aer liber umed-uscat. Conform fișei de proiect furnizate, structurile finalizate au rămas libere de rugină și deformare vizibilă pe scară largă după cinci ani.
Pentru lucrări municipale și peisagistice în aer liber, profilul cu colțuri ascuțite oferă un aspect mai curat decât un tub convențional cu colțuri rotunjite.
Materialul poate fi furnizat în lungimi fixe sau prelucrat conform desenului proiectului, reducând cantitatea de lucrări de tăiere și montare necesare la locul de instalare.
Pentru oțel arhitectural expus, consistența dimensională și aspectul suprafeței sunt verificate alături de stratul galvanizat.
Un proiect din apropierea coastei a necesitat cadre de oțel pentru echipamentele de exterior sub aer încărcat cu sare și umiditate ridicată.
Clientul a specificat un strat de zinc sporit de aproximativ 120 μm și a folosit profilul de precizie în unghi drept pentru a menține un aspect mai curat.
Pentru acest tip de mediu, specificația acoperirii este doar o parte a strategiei de coroziune. Drenajul, detaliile de conectare, tăierea pe șantier și repararea sudurii influențează, de asemenea, performanța pe termen lung.

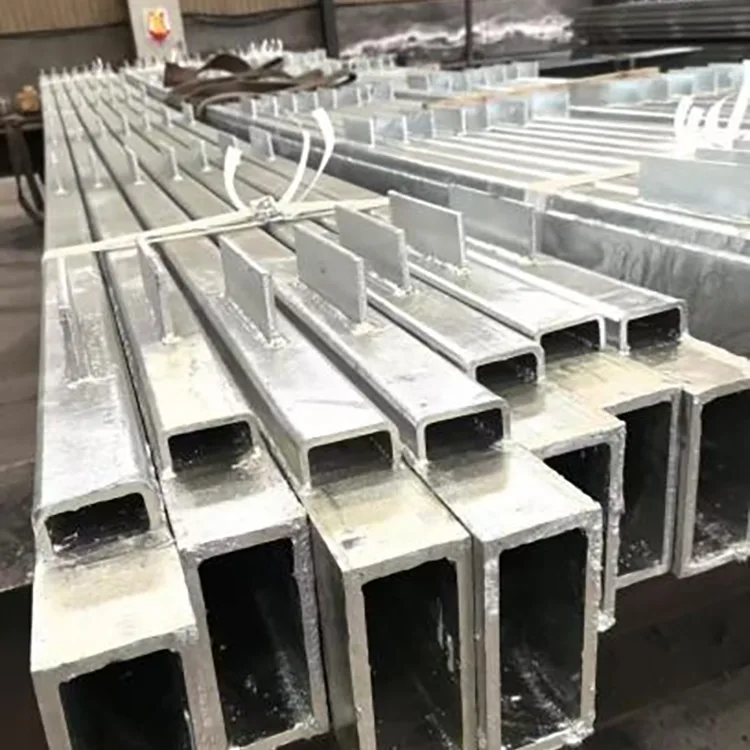

Prelucrarea din fabrică este de preferință finalizată înainte de galvanizare.
Aceasta include:
Tăiere cu lungime fixă
Foraj
Lovitură de pumni
Teșit
Alte preparate bazate pe desen
Dacă tubul este tăiat după galvanizare, oțelul nou expus trebuie curățat și tratat cu un strat de reparare adecvat bogat în zinc.
Același principiu se aplică sudării. Căldura de sudare dăunează zincului în și în jurul zonei de sudură, astfel încât zona trebuie curățată și reparată ulterior.
Acesta este motivul pentru care clienții cu cerințe detaliate de fabricație sunt încurajați să furnizeze desenul înainte de producție.
Pentru un tub galvanizat de precizie, inspecția ar trebui să acopere atât tubul în sine, cât și galvanizarea.
Înainte de galvanizare, verificările pot include:
Dimensiunile secțiunii
Grosimea peretelui
Geometria colțului
Corectitudine
Precizie de tăiere
Starea suprafeței
După galvanizare, verificările pot include:
Grosimea stratului de zinc
Acoperire de acoperire
Oțel decojit sau expus
Starea suprafeței
Rectitudine finală
Aspectul general
Pentru comenzile de inginerie, pot fi furnizate certificate de materiale și înregistrări de inspecție de galvanizare, cu inspecție terță parte disponibilă conform cerințelor contractului.
Principalul avantaj al aprovizionării cu acest produs prin lanțul nostru de aprovizionare din Tianjin este capacitatea de a coordona tubul de bază de precizie, lucrările de galvanizare și finisare, mai degrabă decât de a le trata ca achiziții nelegate.
Tub de precizie înainte de galvanizare: geometria secțiunii este verificată înainte de etapa de protecție la coroziune, astfel încât finisajul galvanizat nu ascunde problemele dimensionale în tubul de bază.
Opțiuni de acoperire adecvate: specificațiile standard și sporite ale zincului pot fi discutate în funcție de mediul real, mai degrabă decât de utilizarea unui nivel de acoperire pentru fiecare proiect.
Prelucrare pe bază de desen: lungimi fixe, găuri, teșiri și alte fabricații pot fi pregătite înainte de expediere.
Resurse din industria siderurgică Daqiuzhuang: concentrarea locală a furnizorilor de prelucrare și galvanizare a oțelului facilitează coordonarea aprovizionării, producției și livrării materialelor.
Documentația proiectului: informațiile despre materiale și înregistrările de inspecție de galvanizare pot fi furnizate pentru achiziții de inginerie, cu suport de inspecție de la terți atunci când este specificat.
Comenzi interne și de export: aprovizionarea poate fi aranjată pentru cantități de proiect, precum și comenzi de probă mai mici sau personalizate, cu ambalaj ajustat pentru transportul intern sau transport maritim.
Punctul practic este simplu: cumpărătorii nu trebuie să coordoneze un furnizor de țevi de precizie, un atelier de galvanizare separat și un alt atelier de fabricație pentru fiecare comandă.
Pentru o ofertă, o cerere completă poate fi scrisă astfel:
Q235B / Tub cu unghi drept de precizie / 50×50 mm / grosimea perete specificată / lungime fixă / galvanizat la cald / acoperire cu zinc de 60–90 μm / tăiat conform desenului.
Pentru un proiect de coastă:
Q355B / Tub de precizie cu unghi drept / secțiune și perete specificate / lungime fixă / galvanizat la cald / acoperire cu zinc de aproximativ 120 μm / găurire conform desenului.
Acest format oferă furnizorului un obiectiv clar de producție și reduce neînțelegerile despre material, profil și acoperire.
Tubul în unghi drept finalizat este prelucrat prin operația de zincare ca un profil finit. Acoperirea acoperirii la colț ar trebui verificată ca parte a controlului calității. Controlul corect al procesului este important deoarece geometria colțului este una dintre caracteristicile definitorii ale acestui produs.
Pentru aplicații normale în exterior, suprafața galvanizată poate fi utilizată fără un proces primar separat de vopsire anticoroziune. Acoperirea suplimentară poate fi încă specificată pentru cerințe decorative sau medii deosebit de agresive.
Specificația furnizată utilizează 60–90 μm ca interval convențional și aproximativ 120 μm pentru o expunere mai puternică la coastă și la coroziune ridicată.
Da. Expunerea pe coastă ar trebui tratată ca o aplicație cu coroziune mai mare și poate fi selectată o acoperire cu zinc sporită. Imersia continuă în apă de mare ar trebui evaluată separat, mai degrabă decât tratată ca expunere obișnuită în aer liber.
Da. Aceste procese pot fi efectuate, dar se preferă prelucrarea din fabrică înainte de galvanizare, acolo unde este posibil. Zonele tăiate sau sudate după galvanizare trebuie să primească un tratament adecvat de reparații bogat în zinc.
Principala diferență este profilul de precizie în unghi drept de 90°. Geometria mai clară este destinată proiectelor în care aspectul, alinierea și definirea colțurilor contează mai mult decât în cazul tubului pătrat convențional cu colțuri rotunjite.
Da. Lungimile fixe, specificațiile secțiunilor și tăierea, găurirea și teșirea pe bază de desen pot fi aranjate în funcție de cerințele proiectului.
Galvanizarea îmbunătățește foarte mult rezistența la coroziune atmosferică, dar niciun strat de oțel nu elimină coroziunea în orice condiție. Durata de viață depinde de acoperirea cu zinc, umiditate, expunerea la sare, substanțe chimice, retenția apei și manipularea pe amplasament.
Da. Q235B este potrivit pentru multe aplicații convenționale, în timp ce Q355B poate fi specificat atunci când designul structural necesită o rezistență mai mare a materialului.
Da. Pot fi furnizate certificate de materiale, înregistrări de inspecție galvanizare și alte documente de calitate convenite. Inspecția de la terți poate fi aranjată și pentru comenzile de proiect.
