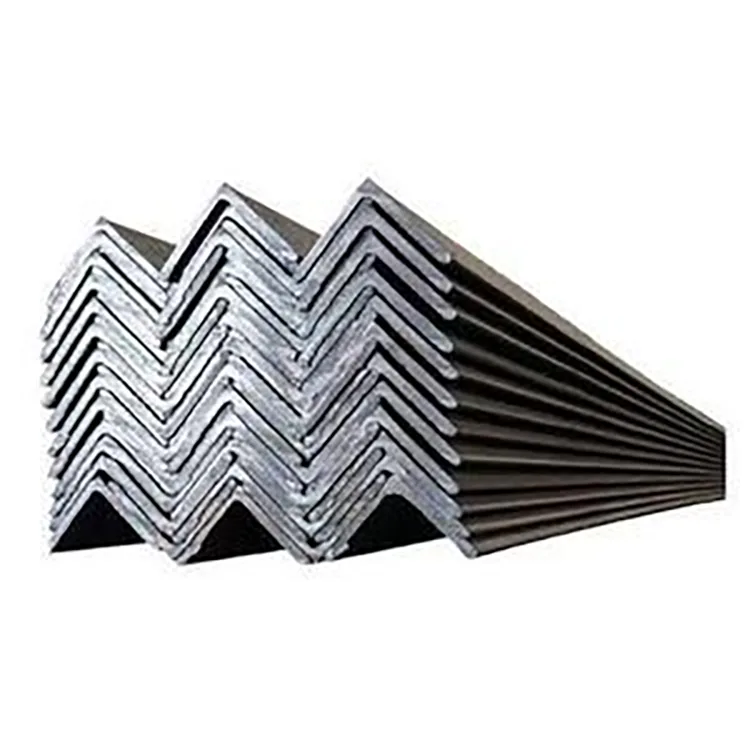

Unghiul din oțel laminat la cald, cunoscut și sub denumirea de unghi de fier, este o secțiune structurală în formă de L produsă prin rularea țaglelor de oțel încălzite. Este disponibil în configurații egale și inegale, cu Q235B și Q355B ca principale grade de oțel.
Secțiunea de 90° oferă două picioare perpendiculare pentru sudare, șuruburi, contravântuiri, armare și sprijin. În comparație cu bara plată, secțiunea unghiulară oferă o adâncime structurală mai mare și două suprafețe de conectare, ceea ce o face potrivită pentru o gamă largă de componente fabricate din oțel.
| Articol | Caietul de sarcini |
| Produs | Unghi din oțel laminat la cald |
| Oțel de calitate | Q235B, Q355B |
| Profil | Unghi egal, unghi inegal |
| Interval de unghi egal | 20×20–200×200 mm |
| Interval unghi inegal | 32×20–160×100 mm |
| Grosime | 2,5–24 mm |
| Lungime standard | 6 m, 9 m, 12 m |
| Lungime personalizată | 1–18 m |
| Suprafaţă | Negru laminat la cald |
| Tratarea suprafeței | Negru, galvanizat la cald, electrozincat, vopsit |
| Prelucrare | Tăiere, găurire, perforare, îndoire, teșire, șlefuire, detartrare |
| Standard chinezesc | GB/T 706-2016 |
| Standarde de export | EN, ASTM, JIS și alte specificații convenite |
| Export de note | S235JR, S355JR, A36 sunt supuse cerințelor proiectului |
Dimensiunile disponibile și greutățile teoretice variază în funcție de desemnarea unghiului egal sau inegal selectat. Pentru oferta, specificati dimensiunile exacte ale piciorului si grosimea necesara pentru proiect.

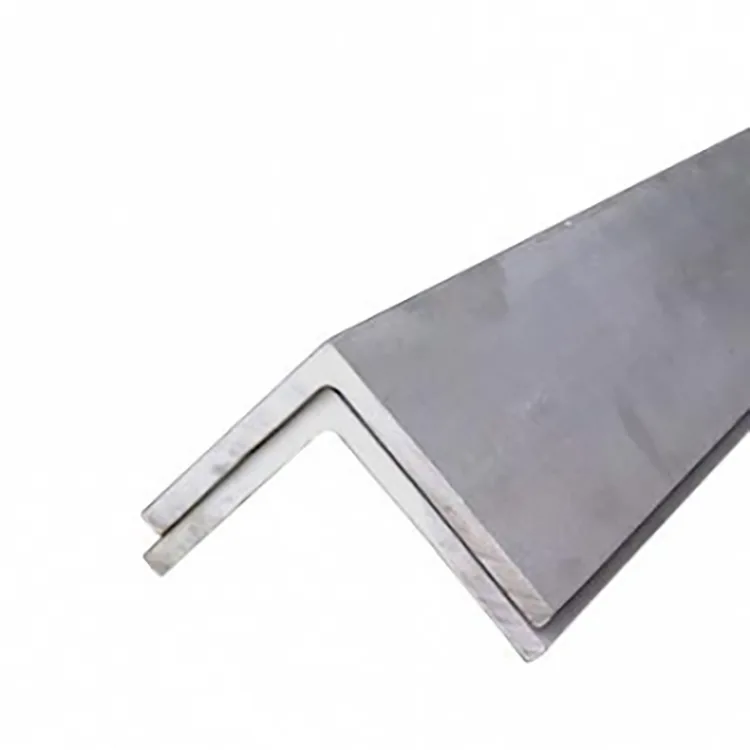

Unghiul egal are două picioare de aceeași lățime și este folosit în mod obișnuit acolo unde conexiunea sau aranjamentul de sarcină este simetric. Este potrivit pentru bretele, cadre, rafturi, suporturi și structuri fabricate în general.
Unghiul inegal are lățimi diferite ale picioarelor. Este util atunci când o suprafață de conectare are nevoie de mai multă zonă de sprijin sau de fixare, în timp ce celălalt picior trebuie să se potrivească într-un spațiu mai îngust.
Pentru comenzile de inginerie, desemnarea exactă a secțiunii este mai utilă decât o descriere generală, cum ar fi „oțel cu unghi mare”.
Q235B este utilizat în mod obișnuit pentru fabricarea structurală generală, cadre de echipamente, suporturi, balustrade și alte componente în care rezistența de proiectare specificată poate fi îndeplinită cu secțiunea selectată.
Q355B oferă o limită de curgere specificată mai mare și poate fi selectată atunci când proiectarea necesită o rezistență mai mare a materialului. Calitatea oțelului trebuie luată în considerare împreună cu dimensiunea secțiunii, grosimea, sarcina și proiectarea conexiunii.
Prin urmare, clasa și secțiunea corespunzătoare ar trebui confirmate în raport cu calculul structural, mai degrabă decât selectate numai după grad.
Calea de bază de producție este:
Tagle de oțel → încălzire → laminare grosieră → laminare intermediară → laminare de finisare → dimensionare → îndreptare → tăiere → inspecție → grupare
Secțiunea în formă de L este formată direct printr-o serie de treceri de laminare. După rulare, unghiul finit este verificat pentru dimensiuni, dreptate, lungime și starea suprafeței înainte de a fi împachetat pentru depozitare sau expediere.
Suprafața neagră standard conține scară normală de laminare la cald. În funcție de aplicarea finală, materialul poate fi ulterior vopsit, galvanizat sau tratat în alt mod.
Unghiul laminat la cald și unghiul format la rece sunt produse prin diferite procese și sunt utilizate pentru diferite cerințe structurale.
Unghiul laminat la cald este laminat din țagle încălzite și este specificat în mod obișnuit pentru oțel structural, contrarele, suporturi și componente fabricate unde este necesară o secțiune laminată.
Unghiul format la rece este produs prin îndoirea benzii de oțel la temperatura camerei și este în general asociat cu secțiuni mai ușoare și aplicații în care materialul subțire este acceptabil.
Pentru un proiect structural, secțiunea ar trebui să urmeze desenul ingineresc și standardul aplicabil, mai degrabă decât să fie înlocuită numai pe baza prețului materialului.
Bara plată are o singură secțiune transversală plată și este utilizată în mod obișnuit pentru plăci, curele, benzi de armare și alte componente plate.
Oțelul unghiular are două picioare perpendiculare, oferind două suprafețe de conectare și un profil în unghi drept. Acest lucru îl face potrivit pentru bretele, colțuri, suporturi și armături unde o secțiune plată nu ar oferi geometria necesară.

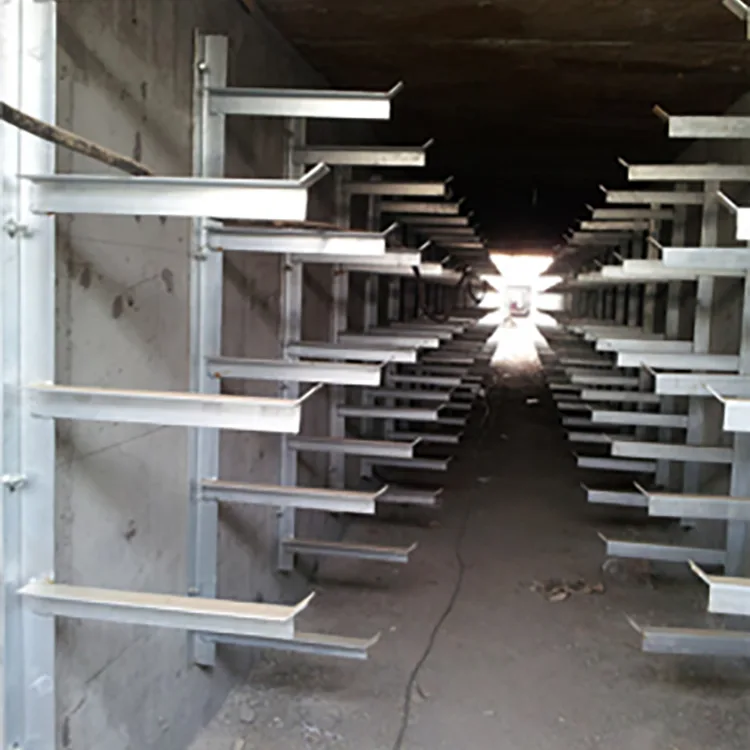

Unghiul din oțel laminat la cald este utilizat în construcții, industria și fabricarea infrastructurii unde este necesară o secțiune structurală în formă de L.

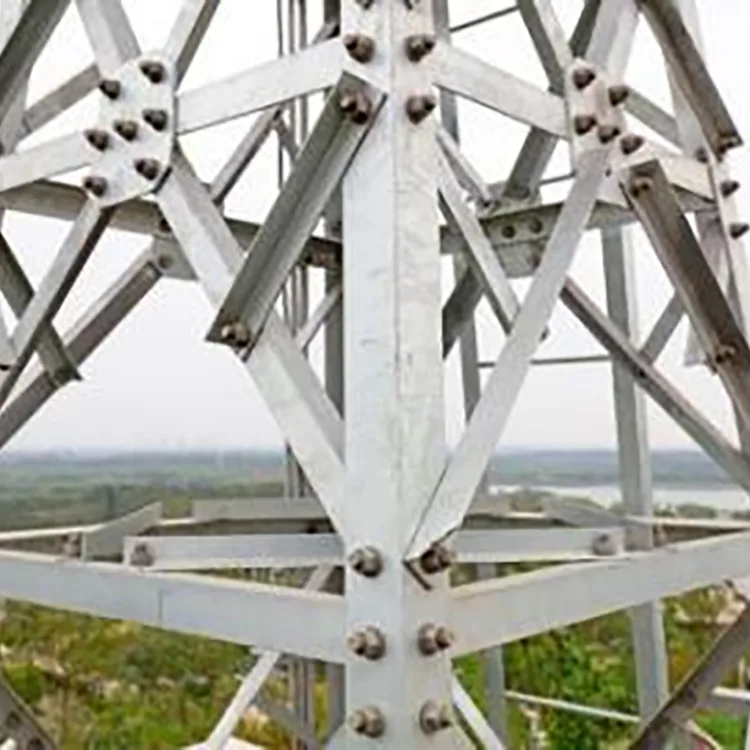

În proiectele fotovoltaice, oțelul unghiular poate fi utilizat pentru bretele, elementele de legătură, armăturile și componentele auxiliare de sprijin selectate. Secțiunea necesară depinde de sarcina calculată, deschiderea, metoda de conectare și condițiile de instalare.
Pentru expunerea la exterior, protecția împotriva coroziunii trebuie specificată împreună cu secțiunea de oțel. Unghiul negru laminat la cald poate necesita un strat de protecție separat, în timp ce unghiul galvanizat la cald oferă un strat de zinc pentru aplicațiile expuse.
Pentru proiectele fotovoltaice distribuite, s-au furnizat unghiuri din oțel laminat la cald de 40×40 mm și 50×50 mm pentru componentele de susținere și armare selectate. Materialul a fost ulterior tratat pentru protecție împotriva coroziunii în exterior și utilizat în instalații pe acoperiș.
Conform fișei de proiect furnizate, structurile care au folosit versiunea galvanizată nu au prezentat nicio ruginire sau deformare vizibilă pe scară largă după cinci ani de funcționare.
Unghiul din oțel laminat la cald poate fi furnizat ca stoc drept standard sau prelucrat înainte de livrare conform desenului proiectului.
Când este necesară galvanizarea, lucrările principale de tăiere, găurire și fabricare sunt în mod normal finalizate înainte de galvanizarea la cald. Acest lucru reduce cantitatea de reparare a acoperirii necesară după fabricare.

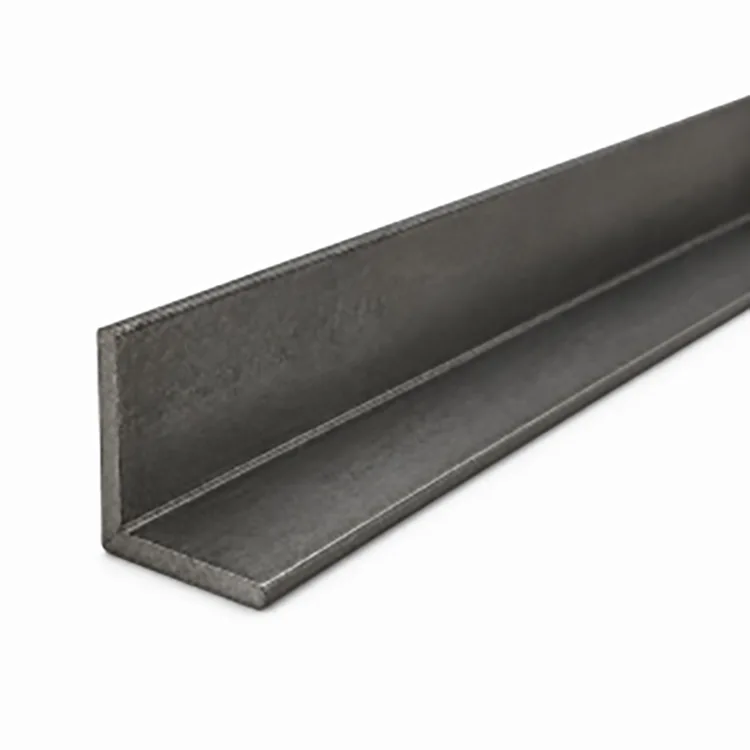

Unghiul din oțel laminat la cald negru este furnizat fără un strat de protecție împotriva coroziunii și poate fi utilizat direct acolo unde mediul proiectului și sistemul de acoperire permit.
Pentru medii exterioare sau umede, vopsirea sau galvanizarea la cald pot fi specificate în funcție de condițiile de service necesare. Cerința de tratare a suprafeței ar trebui inclusă în specificația de achiziție împreună cu calitatea oțelului și dimensiunea secțiunii.
Inspecția materialului acoperă gradul și secțiunea de oțel specificate înainte de inspecția produsului finit.
Verificările dimensionale cheie includ dimensiunile picioarelor, grosimea, dreptatea și lungimea. Suprafața este, de asemenea, verificată pentru defecte vizibile, în timp ce fisurile, laminările și deformarea semnificativă necesită o atenție deosebită deoarece pot afecta fabricația și utilizarea structurală.
Pentru comenzile de proiect, certificatele de materiale și înregistrările de inspecție pot fi furnizate conform cerințelor convenite. O inspecție terță parte poate fi, de asemenea, aranjată atunci când este specificat.
Lanțul nostru de aprovizionare din Tianjin Daqiuzhuang acceptă aprovizionarea cu unghiuri din oțel laminat la cald, împreună cu tăierea, găurirea, îndoirea, galvanizarea și logistica de export.
Q235B și Q355B sunt disponibile, cu clase de export precum S235JR, S355JR și A36, supuse specificațiilor, proprietăților mecanice și certificării necesare.
Pot fi aranjate lungimi standard și specifice proiectului, iar procesarea convenită poate fi finalizată înainte de expediere. Certificatele de materiale, înregistrările de inspecție și inspecția terților pot fi, de asemenea, coordonate în funcție de cerințele comenzii.
Pentru expedierile de export, ambalarea la pachet, încărcarea containerelor și documentația pot fi aranjate prin rețeaua de aprovizionare și logistică Tianjin.
Unghiul egal are două picioare de aceeași lățime. Unghiul inegal are lățimi diferite ale picioarelor și este utilizat acolo unde cele două suprafețe de conectare necesită dimensiuni diferite.
Unghiurile egale sunt disponibile de la aproximativ 20×20 mm la 200×200 mm, în timp ce unghiurile inegale variază de la aproximativ 32×20 mm la 160×100 mm, cu grosimi de la 2,5–24 mm.
Da. Ambele clase pot fi furnizate în conformitate cu secțiunea necesară, specificația proiectului și standardul aplicabil.
Aceste grade pot fi discutate pentru comenzile de export, în funcție de compoziția chimică necesară, proprietățile mecanice, standardul aplicabil și certificarea.
Da. Se pot aranja tăierea, găurirea, perforarea, îndoirea, teșirea, șlefuirea cu lungime fixă și alte confecții convenite.
Da. Galvanizarea la cald poate fi aranjată atunci când este necesară protecția împotriva coroziunii pentru servicii în aer liber sau umede.
Da, atunci când se aplică un sistem adecvat de protecție împotriva coroziunii. Oțelul negru netratat se va coroda atunci când este expus continuu la umiditate și intemperii.
Sunt produse diferite și ar trebui selectate în funcție de calitatea oțelului, geometria secțiunii, grosimea, standardul de fabricație și cerințele structurale, mai degrabă decât numai temperatura de fabricație.
Furnizați tipul unghiului, dimensiunile picioarelor, grosimea, calitatea oțelului, lungimea, cantitatea, cerințele de procesare și cerințele de tratare a suprafeței.
Confirmați dimensiunile specificate ale piciorului, grosimea și toleranțele aplicabile și solicitați materialul și documentația de inspecție pentru comenzile de proiect.
Da. Lungimile standard sunt de 6 m, 9 m și 12 m, cu lungimi specifice proiectului de aproximativ 1–18 m disponibile în funcție de comandă.
Da. Poate fi folosit pentru bretele, elementele de legătură, armăturile și componentele de susținere selectate. Secțiunea și sistemul de protecție împotriva coroziunii trebuie selectate în funcție de proiectarea structurală și de mediul amplasamentului.
