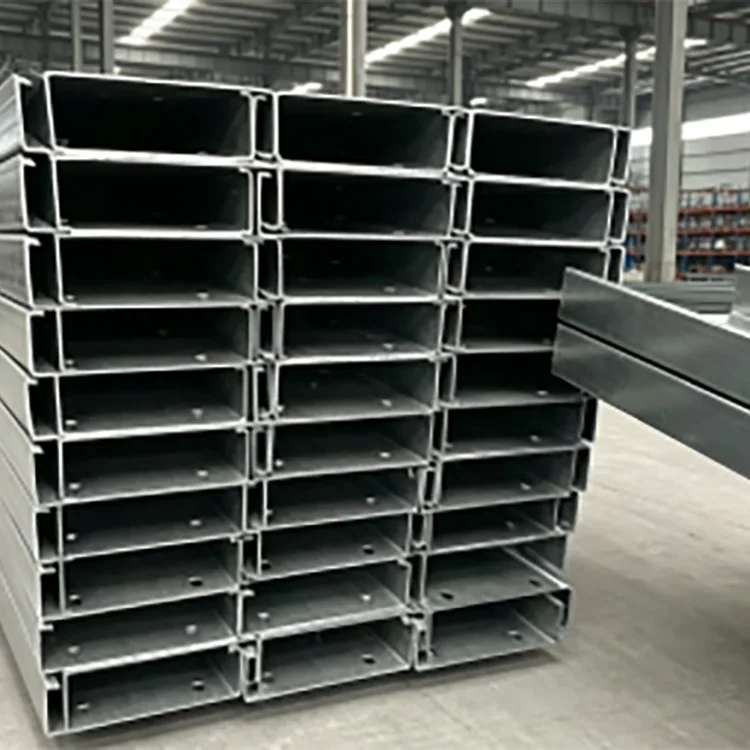

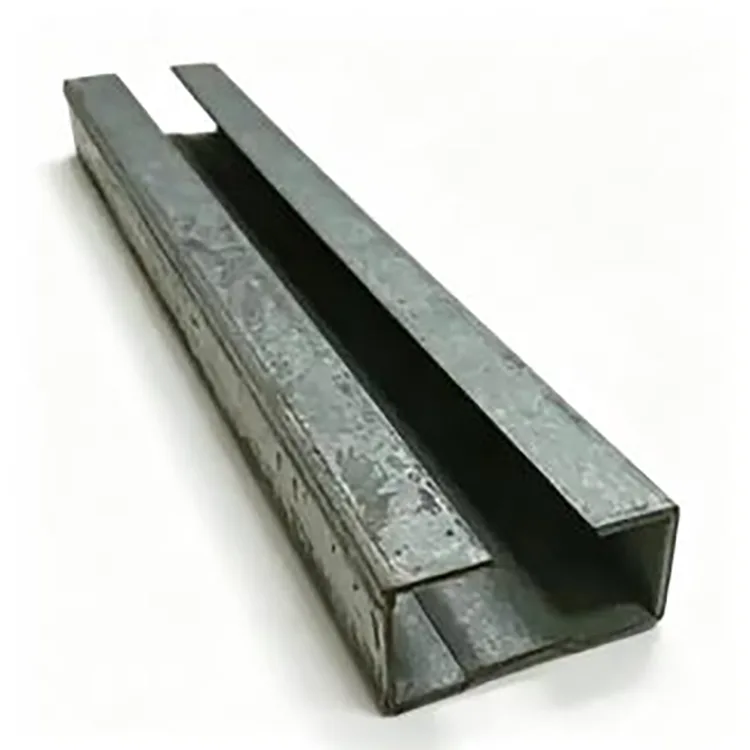

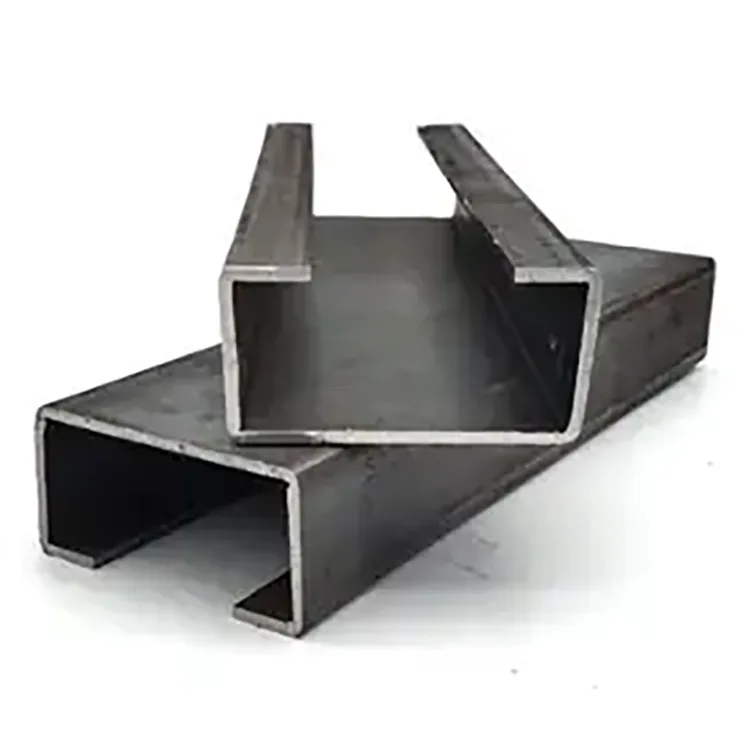

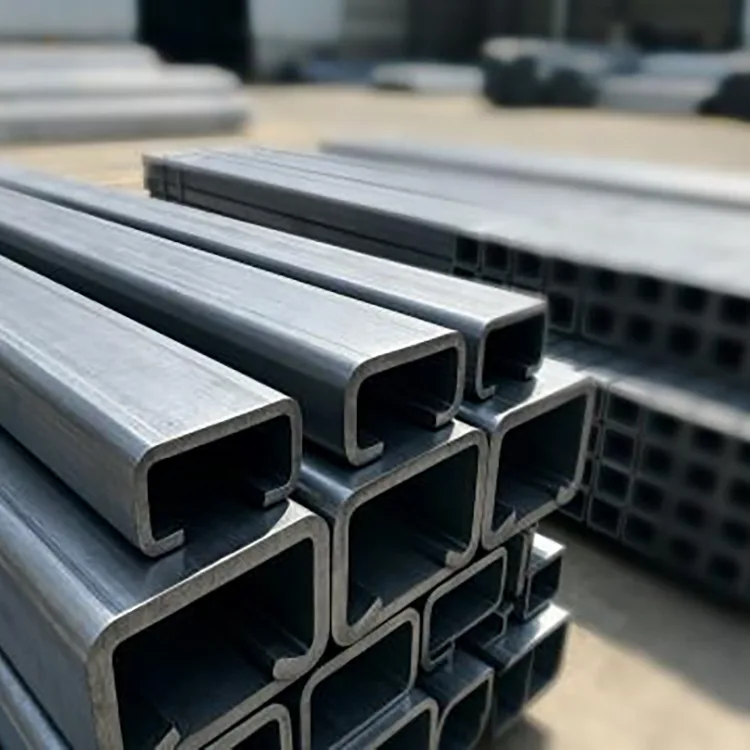

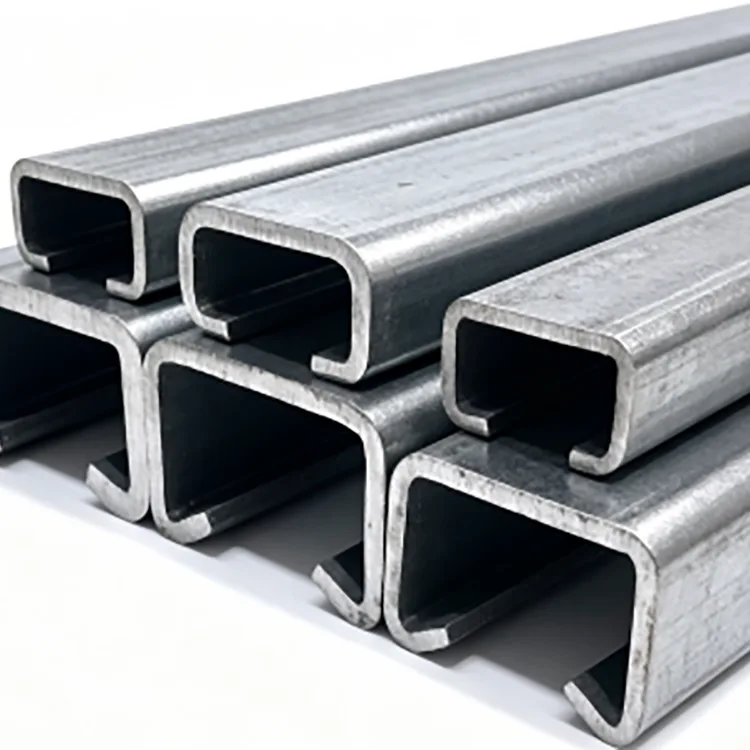

Oțel secțiune C format la rece

Oțelul cu secțiune C format la rece este proiectat pentru structurile din oțel în care un raport mare rezistență-greutate, dimensiuni consistente și instalare rapidă sunt mai importante decât utilizarea secțiunilor grele laminate la cald.

Profilul este fabricat prin alimentarea continuă a benzii de oțel printr-o serie de role de formare. Oțelul este îndoit treptat într-o secțiune în formă de C fără laminare la cald la temperatură ridicată. Deoarece procesul de formare poate controla continuu geometria și lungimea secțiunii, elementul finit este potrivit pentru proiecte care necesită secțiuni repetate, lungimi fixe, găuri pre-perforate și asamblare rapidă cu șuruburi.

Q235B și Q355B sunt disponibile în funcție de cerințele structurale. Secțiunile comune variază de la C80 la C300, cu grosimi ale peretelui de la 0,8 mm la 3,0 mm.

Specificatii tehnice

Cum se schimbă formarea la rece secțiunea

Procesul de producție este diferit de fabricarea unui canal laminat la cald convențional.

O bandă de oțel începe ca un material plat. Trece prin mai multe stații de formare, fiecare set de role introducând o cantitate controlată de deformare până când se ajunge la secțiunea C finală.

Acest proces de formare treptată permite producătorului să controleze:

Adâncimea secțiunii

Lățimea flanșei

Geometria buzelor acolo unde este necesar

Grosimea peretelui

Corectitudine generală

Poziția găurii

Lungime fixă

Pentru elementele de construcție repetate, această consistență dimensională poate fi mai valoroasă decât simpla selectare a unei secțiuni de oțel mai grele.

Totuși, performanța structurală finală trebuie verificată întotdeauna în raport cu dimensiunile reale ale secțiunii, gradul materialului, deschiderea, condițiile de sprijin, metoda de conectare, sarcinile și codul de proiectare aplicabil.

Procesul de fabricație

1. Selectarea bobinei de oțel

Banda de oțel Q235B sau Q355B este selectată în funcție de secțiunea necesară și aplicația structurală.

Materialul care intră este verificat pentru grosime, starea suprafeței și informații despre material înainte de a intra pe linia de formare.

2. Nivelarea și hrănirea

Bobina este derulată și nivelată pentru a elimina deformarea nedorită. Alimentarea stabilă a benzii este importantă deoarece variația în această etapă poate afecta ulterior dreptatea secțiunii și poziționarea găurii.

3. Formare progresivă

Banda nivelată trece prin mai multe stații de role.

În loc să îndoiți materialul în forma finală de C într-o singură operație, secțiunea se formează treptat. Acest lucru reduce deformarea bruscă și permite ca dimensiunile secțiunii și geometria flanșei să fie controlate pe parcursul producției.

4. Perforare automată

Dacă proiectul necesită găuri pentru șuruburi, găuri de serviciu sau găuri de montare repetate, perforarea poate fi integrată în linia de producție.

Distanța dintre găuri și poziționarea trebuie confirmate din desenele clientului înainte de producție, în special atunci când secțiunile vor fi asamblate direct pe șantier.

5. Dimensionarea și îndreptarea

După formare și perforare, secțiunea este dimensionată și verificată pentru dreptate.

Această etapă ajută la controlul răsucirii, abaterea flanșei și variația dimensională, care altfel ar putea face mai dificilă asamblarea cadrului.

6. Tăiere cu lungime fixă

Secțiunea continuă este tăiată în funcție de lungimea specificată.

Furnizarea standard include lungimi de 6 m, 9 m și 12 m, în timp ce tăierea cu lungime fixă ​​poate fi aranjată în intervalul personalizat.

7. Inspecție și ambalare

Secțiunile C finisate sunt verificate înainte de împachetare.

Inspecția se concentrează pe dimensiunile secțiunii, grosimea peretelui, dreptatea, poziția găurii acolo unde este cazul, lungimea de tăiere, starea suprafeței și consistența lotului.

Avantaje cheie

Secțiune ușoară pentru utilizare eficientă a materialelor

Formarea la rece permite modelării benzii de oțel într-o secțiune deschisă eficientă. Atunci când designul structural permite un element cu pereți subțiri, acest lucru poate reduce cantitatea de oțel necesară în comparație cu o secțiune convențională mai grea.

Reducerea efectivă a greutății ar trebui calculată din secțiunea C selectată, grosimea peretelui, deschiderea, sarcina și cerințele de proiectare, mai degrabă decât să presupunem un procent fix pentru fiecare proiect.

Dimensiuni consistente

Formarea continuă cu role oferă dimensiuni repetabile ale secțiunii pe serii lungi de producție.

Pentru proiectele care utilizează sute sau mii de pane repetate sau elemente de cadru, dimensiunile consecvente pot simplifica fabricarea și pot reduce nevoia de corectare a șantierului.

Instalare rapidă

Pentru asamblarea cu șuruburi pot fi furnizate lungimi pre-tăiate și găuri pre-perforate.

Acest lucru este util în special pentru structurile ușoare din oțel în care secvența de instalare depinde de pozițiile precise ale orificiilor și lungimile repetabile ale elementelor.

Selectare flexibilă a secțiunii

Secțiunile C80 până la C300 acoperă o gamă largă de cerințe structurale ușoare și de cadru.

Grosimea peretelui poate fi, de asemenea, selectată de la 0,8–3,0 mm în funcție de capacitatea de secțiune necesară și de condițiile de proiectare.

Potrivit pentru procesare secundară

Suprafața de oțel neacoperită poate fi pregătită pentru vopsire, vopsire cu pulbere, galvanizare sau alte procese specificate de protecție împotriva coroziunii.

Ghid de selecție a secțiunii C

Alegerea unei secțiuni C ar trebui să înceapă cu cerințele structurale, mai degrabă decât cu simpla selectare a celui mai mare profil disponibil.

Selecția efectivă ar trebui confirmată prin calcul structural. Pentru secțiunile cu pereți subțiri, flambajul local, flambajul deformat, reținerea laterală și detaliile de conectare pot afecta capacitatea utilizabilă.

Q235B vs Q355B

Utilizarea Q355B nu înseamnă automat că o secțiune mai subțire poate înlocui o secțiune mai groasă Q235B. Proiectul complet al secțiunii trebuie verificat pentru rezistență, stabilitate, flambaj, conexiuni și funcționalitate.

Suprafață de oțel negru: unde funcționează și unde nu

Oțelul standard în secțiune C format la rece este furnizat fără un strat protector de zinc.

Acest lucru îl face economic pentru:

Ateliere interioare uscate

Depozite închise

Mezanine interioare

Compartimente interioare

Cadre de echipamente

Structuri interioare temporare

Proiecte care primesc propria vopsea sau strat de protecție

Nu trebuie selectat ca oțel negru netratat pentru expunerea prelungită la ploaie, condens, pulverizare de sare de coastă, condiții îngropate sau substanțe chimice corozive.

Pentru aplicații în aer liber sau umede, trebuie luate în considerare secțiunile C galvanizate sau un alt sistem specificat de protecție împotriva coroziunii.

Aplicații principale

Pane de construcție din oțel

Secțiunile C pot fi folosite ca elemente secundare pentru acoperiș și perete în clădirile ușoare din oțel. Dimensiunea și grosimea secțiunii trebuie selectate în funcție de deschidere, sarcină, distanță, condițiile de vânt și proiectarea conexiunii.

Mezanine interioare

Greutatea proprie relativ scăzută a secțiunilor formate la rece poate fi utilă pentru sistemele interioare de mezanin și platforme în care clădirea existentă are limitări în ceea ce privește sarcina moartă suplimentară.

Încadrare de perete și tavan

Secțiunile C sunt potrivite pentru încadrarea pereților interiori, sistemele de susținere a tavanului, structurile despărțitoare și alte aplicații de cadre ușoare.

Echipamente și suporturi pentru țevi

Secțiunile pot fi fabricate în suporturi pentru echipamente, cadre suport pentru cabluri și țevi, structuri de mașini și suporturi industriale.

Structuri de depozitare și industriale

Secțiunile C pot fi utilizate pentru rafturi, stații de lucru, platforme ușoare și alte structuri industriale atunci când secțiunea selectată a fost verificată pentru sarcinile necesare.

Fabricare la comandă

Proiectele diferite necesită adesea modele de găuri și lungimi ale elementelor diferite. În loc să taie fiecare secțiune pe șantier, linia de producție poate pregăti membrii conform desenelor de fabricație aprobate.

Opțiunile disponibile includ:

Dimensiuni personalizate ale secțiunii

Grosimea peretelui personalizat

3–12 m lungimi fixe

Găuri pre-perforate

Modele de găuri conform desenelor

Producție tăiată la lungime

Tăierea colțurilor

Prelucrare finală specială

Aranjamente de tratare a suprafeței

Pentru producția personalizată, cumpărătorii ar trebui să furnizeze desenul secțiunii, calitatea materialului, grosimea peretelui, lungimea, diametrul găurii și distanța, cantitatea și tratamentul de suprafață necesar.

Controlul calității în fabrică

Pentru secțiunile formate la rece, geometria secțiunii finale este strâns legată de starea benzii de oțel de intrare și de stabilitatea procesului de deformare.

Prin urmare, controalele de calitate acoperă întregul traseu de producție.

Inspecția materialului: informațiile despre material Q235B sau Q355B și starea benzilor de intrare sunt verificate înainte de producție.

Verificarea grosimii: Grosimea reală a benzii este monitorizată pentru a se asigura că secțiunea finită îndeplinește cerințele specificate privind grosimea peretelui.

Inspecția secțiunii: adâncimea secțiunii, dimensiunile flanșei și alte dimensiuni critice sunt verificate după formare.

Inspecția dreptății: Elementele finite sunt verificate pentru îndoire, răsucire și deformare.

Inspecția găurilor: pentru produsele pre-perforate, diametrul găurilor, distanța și poziția sunt verificate în raport cu desenul de producție.

Verificarea lungimii: Lungimile tăiate sunt verificate înainte de împachetare.

Consecvența lotului: Eșantioanele din diferite etape de producție sunt comparate pentru a identifica deviația dimensională în timpul perioadelor lungi de producție.

Această abordare este deosebit de importantă pentru comenzile mari, deoarece o mică abatere dimensională repetată pe sute de membri poate crea probleme semnificative de instalare la fața locului.

Aprovizionare și achiziții pentru proiecte

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. furnizează produse din oțel printr-o platformă internațională de vânzări susținută de Tianjin Gefu Steel.

Situată în zona industrială Daqiuzhuang, Tianjin, compania lucrează cu resurse de producție și procesare a oțelului, acoperind țevi de oțel, secțiuni goale, profile din oțel, produse galvanizate și sisteme de montare fotovoltaice.

Pentru achizițiile de inginerie, partea de aprovizionare poate suporta:

Comenzi de oțel în vrac

Producție pe lungime fixă

Secțiuni C pre-perforate

Dimensiuni personalizate

Cerințe OEM/ODM

Inspecție terță parte conform cerințelor proiectului

Container shipment

MOQ standard este un container de 20 de picioare, aproximativ 20-25 de tone. Termenul standard de livrare este, în general, de 15-25 de zile, în funcție de specificații, cantitate, procesare și cerințe de personalizare.

Pentru o ofertă, cele mai utile informații sunt dimensiunea secțiunii C, grosimea peretelui, calitatea materialului, lungimea, modelul găurilor, cantitatea, tratamentul suprafeței, destinația și standardul aplicabil.

FAQ

Î1. Este oțelul cu secțiune C format la rece suficient de puternic pentru utilizare structurală?

Da, secțiunile C formate la rece sunt utilizate pe scară largă ca elemente structurale și secundare ale cadrului. Cu toate acestea, puterea nu poate fi judecată numai după procesul de formare. Trebuie luate în considerare dimensiunea secțiunii, grosimea peretelui, calitatea oțelului, deschiderea, sarcina, contravântuirea, metoda de conectare și comportamentul la flambaj.

Q2. Este oțelul C format la rece mai ușor decât oțelul canal laminat la cald?

Poate fi semnificativ mai ușor atunci când o secțiune C cu pereți subțiri proiectată eficient poate îndeplini capacitatea structurală necesară. Diferența de greutate reală depinde de secțiunile selectate și de proiectul ingineresc.

Q3. Se va deforma secțiunea C pentru că este subțire?

Secțiunile cu pereți subțiri necesită proiectare și reținere adecvate. Flambajul local, deformarea, stabilitatea laterală și detaliile de conectare ar trebui verificate mai degrabă decât să presupunem că o secțiune mai subțire va funcționa ca un canal greu laminat la cald.

Q4. Secțiunea C poate fi furnizată cu găuri pre-perforate?

Da. Perforarea automată poate fi aranjată pentru găuri repetate pentru șuruburi sau alte deschideri. Diametrul găurii, distanța, distanța la margini și modelul trebuie confirmate din desenul de fabricație înainte de producție.

Î5. Pot folosi oțel negru cu secțiune C în exterior?

Oțelul negru netratat nu este recomandat pentru expunerea pe termen lung la exterior. Ploaia, condensul, pulverizarea cu sare și alte umiditate pot accelera coroziunea. Secțiunile C galvanizate sau vopsite sunt mai potrivite acolo unde este necesară protecția împotriva coroziunii.

Î6. Oțelul cu secțiune C de interior necesită vopsire?

Într-un mediu interior uscat și bine ventilat, este posibil să nu fie întotdeauna necesară o protecție suplimentară împotriva coroziunii. Dacă sunt prezente umiditate, condens, vapori chimici sau alte condiții corozive, trebuie luată în considerare un strat de protecție adecvat.

Î7. Care este diferența dintre secțiunile Q235B și Q355B C?

Q355B are o limită de curgere specificată mai mare decât Q235B și poate fi selectat atunci când proiectarea structurală necesită o rezistență mai mare a materialului. Nu înseamnă automat că fiecare secțiune Q355B poate fi făcută mai subțire; proiectul structural complet mai trebuie verificat.

Î8. Ce lungimi puteți furniza?

Lungimile comune sunt 6 m, 9 m și 12 m. De asemenea, tăierea cu lungime fixă ​​poate fi aranjată în funcție de cerințele proiectului.

Q9. Puteți fabrica secțiuni C non-standard?

Da. Dimensiunile secțiunilor personalizate, grosimile pereților, lungimile, modelele de găuri și alte cerințe de procesare pot fi discutate în funcție de desene și de fezabilitatea producției.

Q10. Ce ar trebui să furnizez atunci când solicit o ofertă?

Furnizați dimensiunile secțiunii C, grosimea peretelui, calitatea materialului, lungimea necesară, cantitatea, modelul găurilor dacă este cazul, tratamentul suprafeței și cerințele de livrare. Se recomandă un desen în secțiune pentru produsele non-standard.
