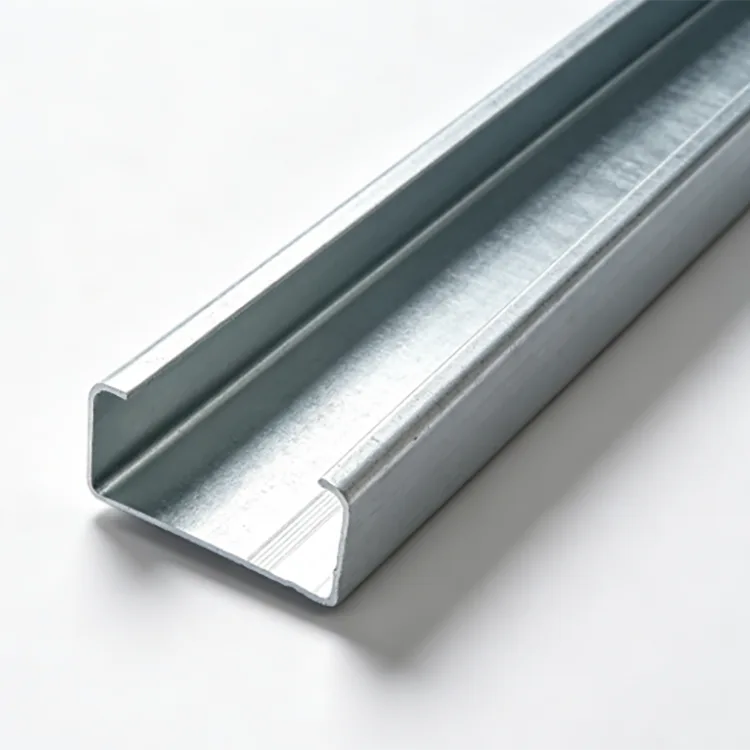

Pana C zincată

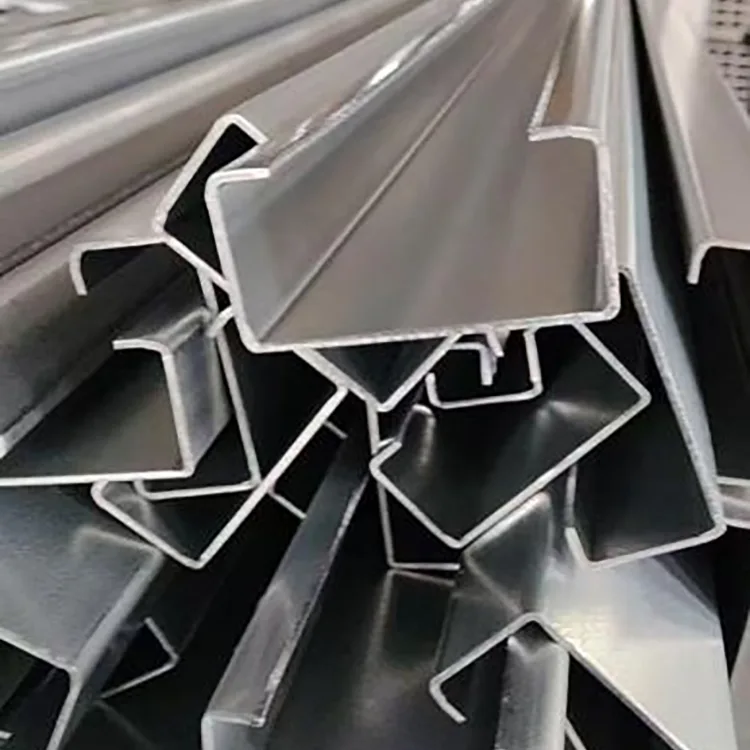

Pana C galvanizată este produsă din bandă de oțel Q235B sau Q355B prin formare continuă la rece. Secțiunea în formă de C este formată la dimensiunile necesare, urmată de tăiere cu lungime fixă, perforare și îndreptare. Profilul finit este apoi supus decapare, fluxare, uscare și galvanizare la cald.

Procesul format și apoi galvanizat permite profilului C finalizat, inclusiv găurile și tăieturile sale principale, să primească o acoperire totală de zinc. Acest lucru face ca secțiunea să fie potrivită pentru structurile expuse la ploaie, umiditate, pulverizare de sare și alte condiții corozive.

În comparație cu pane C negre formate la rece, profilul galvanizat necesită mai puțină întreținere de rutină împotriva coroziunii și este mai potrivit pentru utilizarea pe termen lung în exterior. Acoperirea cu zinc trebuie selectată în funcție de mediul real.

Specificatii tehnice

Proces de galvanizare la cald

Banda de oțel intră în linia de formare la rece, unde mai multe treceri de formare produc secțiunea C. Tăierea cu lungime fixă, perforarea și prelucrarea colțurilor sunt finalizate înainte de galvanizare.

Secțiunile formate sunt decapate, tratate cu flux și uscate înainte de a intra într-o baie de zinc topit la aproximativ 450°C. După galvanizare, acestea sunt răcite și pasivate. Grosimea acoperirii cu zinc, acoperirea și aspectul sunt verificate înainte de ambalare.

Formarea și ștanțarea înainte de zincare permite profilului finalizat și zonelor prelucrate să primească protecție cu zinc.

Selecția acoperirii cu zinc

Pentru condiții obișnuite de exterior interioare, fără pulverizare puternică de sare, gaz chimic agresiv sau apă stătătoare continuă, se utilizează în general ≥85 μm. Aplicațiile tipice includ pane de fabrici interioare, copertine, suporturi exterioare și proiecte fotovoltaice montane.

Pentru fabricile umede, clădirile de animale, proiectele de pe malul râului și alte medii cu umiditate mai mare, 120-180 μm pot oferi protecție suplimentară împotriva coroziunii.

Pentru zonele de coastă, porturi, structuri marine, parcuri chimice, instalații de canalizare și clădiri de animale cu conținut ridicat de amoniac, 200-275 μm pot fi specificate atunci când este necesară o protecție mai puternică împotriva coroziunii.

Cerința de acoperire trebuie confirmată în funcție de condițiile de coroziune ale amplasamentului și perioada de funcționare estimată.

Q235B sau Q355B?

Q235B este utilizat în mod obișnuit pentru structuri fotovoltaice standard, pane de fabrică, suporturi ușoare de exterior și structuri generale din oțel.

Q355B este potrivit pentru sarcini mai mari de vânt sau zăpadă, deschideri mai mari, sarcini mai grele de echipamente și cerințe structurale mai exigente. Limita sa de curgere mai mare poate permite optimizarea consumului de secțiuni și oțel după calculul structural.

În condiții de secțiune comparabile, datele de proiect furnizate indică faptul că Q355B poate oferi o capacitate de încărcare cu aproximativ 30% mai mare decât Q235B. Capacitatea reală depinde de dimensiunile secțiunii, grosimea, deschiderea, condițiile de conectare și sarcina.

C Dimensiunea panei și grosimea peretelui

C80–C120 este potrivit pentru suporturi ușoare, fixarea țevilor, copertine mici, pane secundare de seră și structuri ușoare de incintă.

C140–C180 este selectat în mod obișnuit pentru pane de acoperiș și pereți din fabrică, structuri fotovoltaice standard și suporturi generale din oțel pentru exterior.

C200–C250 oferă o secțiune mai mare pentru deschideri mai mari, încărcări mai mari de vânt sau zăpadă și cerințe structurale mai grele. C280–C300 poate fi utilizat pentru acoperișuri cu deschidere mai mare, baze de echipamente grele și aplicații structurale majore în exterior, acolo unde este necesar.

Grosimea peretelui de la 0,8–1,2 mm este potrivită pentru structuri ușoare și aplicații cu încărcare limitată. 1,5–2,0 mm este gama principală pentru pane de fabrică, structuri fotovoltaice și aplicații generale portante în exterior. Pentru deschideri mai mari, suporturi pentru echipamente grele, încărcături mari de zăpadă și condiții de vânt puternic, 2,5–3,0 mm pot fi selectate în funcție de calculele structurale.

Înălțimea secțiunii și grosimea peretelui trebuie luate în considerare împreună cu distanța dintre pane, deschiderea, sarcina pe acoperiș, sarcina vântului, încărcarea pe zăpadă și proiectarea conexiunii.

Aplicații

Pana C galvanizată este utilizată acolo unde o secțiune C formată la rece necesită protecție împotriva coroziunii pe termen lung.

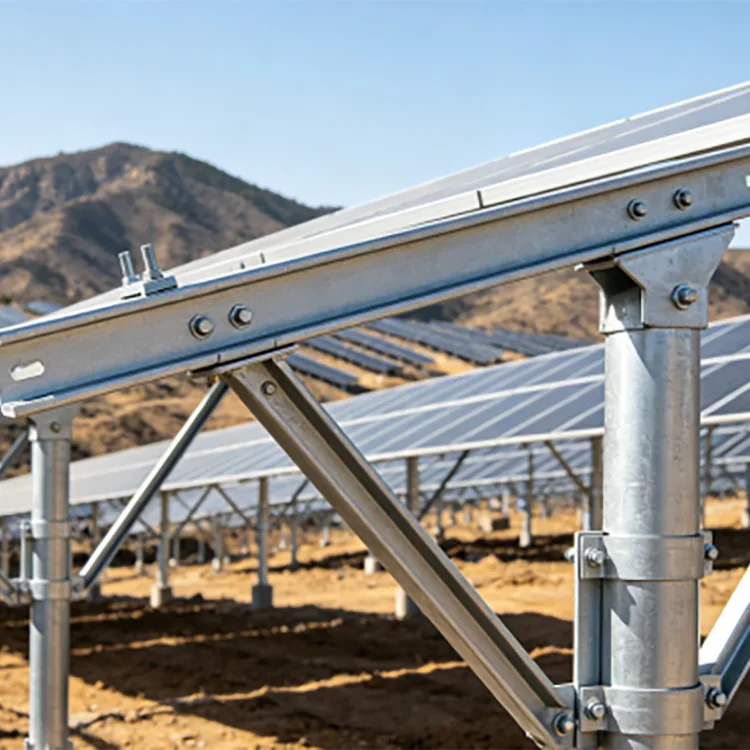

Pentru proiectele fotovoltaice, poate fi utilizat în structuri montate pe acoperiș și la sol, elemente de susținere fotovoltaice și cadre din oțel aferente. Proiectele interioare pot utiliza în mod normal galvanizarea standard, în timp ce proiectele de coastă necesită o specificație mai mare de protecție la coroziune.

Pentru clădirile fabricii, secțiunile sunt potrivite pentru sistemele expuse de acoperiș și pereți, copertine și elemente structurale secundare.

Pentru clădirile zootehnice și structurile agricole, suprafața galvanizată oferă protecție împotriva umidității persistente și a atmosferelor care conțin amoniac. Aplicațiile includ adăposturi de păsări, clădiri de porci și sere agricole.

Pentru instalațiile chimice, instalațiile de canalizare și site-urile industriale umede, acoperirile de zinc mai groase pot fi selectate în funcție de mediul corosiv.

Produsul este, de asemenea, utilizat pentru suporturi pentru echipamente de exterior, semne, copertine, cadre exterioare și alte structuri din oțel expuse.

Producție și control al calității

Controlul calității începe cu banda de oțel primită. Calitatea oțelului, grosimea și starea suprafeței sunt verificate înainte de formare.

În timpul profilării la rece, înălțimea secțiunii, dimensiunile flanșei, dimensiunile buzei și dreptatea sunt controlate. Pozițiile găurilor, lungimile tăiate și deformarea secțiunii sunt inspectate înainte de galvanizare.

După galvanizarea la cald, secțiunile finite sunt verificate pentru grosimea stratului de zinc, acoperirea, uniformitatea suprafeței și defecte vizibile. Colțurile, găurile perforate și alte zone prelucrate primesc o atenție deosebită.

Pentru comenzile de inginerie în vrac, certificatele de materiale, înregistrările de inspecție a producției, inspecția în fabrică și inspecția terților pot fi aranjate în funcție de cerințele proiectului.

Procesare personalizată

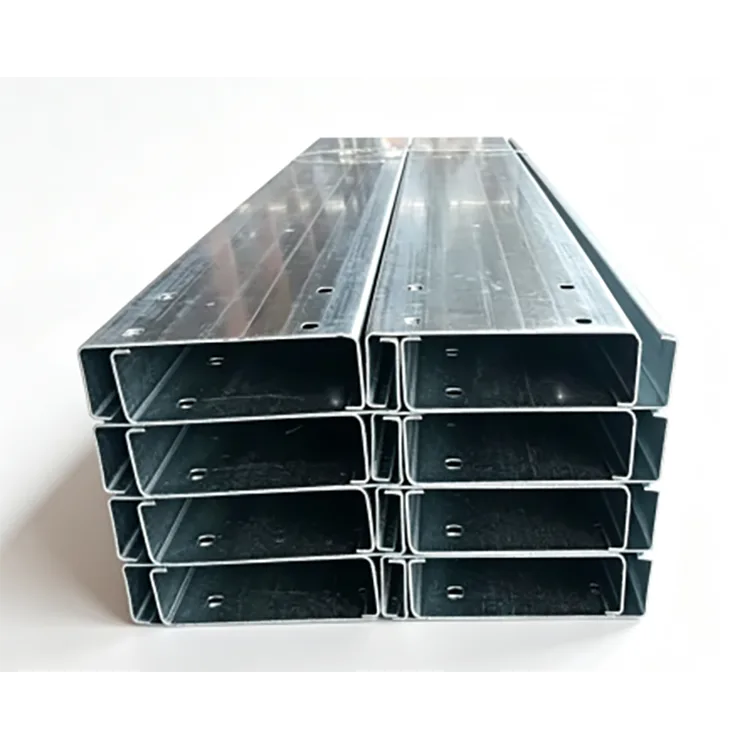

Panele C galvanizate pot fi produse pentru a proiecta desene, inclusiv tăiere cu lungime fixă, găuri pentru șuruburi, fante, tăieturi de colț și alte pregătiri de profil.

Pentru structurile fotovoltaice și proiectele mari din fabrici, găurile preperforate pot fi adaptate la desenele de conexiune, reducând găurirea pe teren și menținând pozițiile consistente ale găurilor.

Pentru oferta, furnizați secțiunea C, grosimea peretelui, calitatea oțelului, acoperirea cu zinc, lungimea, modelul găurilor, cantitatea și mediul de aplicare. Proiectele de coastă, chimice și de apă uzată ar trebui să specifice, de asemenea, perioada de serviciu așteptată și condițiile de expunere.

Durată de viață și întreținere

În condiții obișnuite de exterior, panele C galvanizate la cald pot oferi peste 20 de ani de funcționare, în funcție de grosimea zincului, expunerea la atmosferă și detaliile structurale.

Pentru mediile de coastă și puternic corozive, un strat de zinc greu specificat corespunzător poate oferi un interval de întreținere mai lung decât oțelul neacoperit. Datele de proiect furnizate indică o perioadă fără întreținere de 10-15 ani pentru unele aplicații de coastă sau corozive, atunci când specificația de acoperire este selectată în mod corespunzător.

Durata de viață reală depinde de grosimea stratului de zinc, categoria de coroziune, umiditate, expunerea la sare, contaminarea chimică și condițiile de drenaj.

Pane C galvanizat la cald vs Pane C vopsit

Oțelul vopsit se bazează pe integritatea filmului de vopsea. Expunerea la UV, umiditatea, deteriorarea mecanică și pregătirea suprafeței afectează protecția împotriva coroziunii.

Galvanizarea la cald oferă barieră și protecție sacrificială prin acoperirea cu zinc, care este utilă pentru secțiunile C cu mai multe coturi, margini și găuri de conectare.

Pentru proiectele concepute pentru 15-25 de ani sau mai mult, costul materialului inițial și costul estimat de întreținere ar trebui luate în considerare împreună.

Selectia Proiectului Fotovoltaic

Pentru proiectele fotovoltaice interioare cu expunere obișnuită la exterior, o specificație comună este Q235B + acoperire cu zinc ≥85 μm + 1,5–2,0 mm grosimea peretelui.

Pentru site-urile umede și instalațiile fotovoltaice legate de animale, se pot lua în considerare 120–180 μm.

Pentru instalațiile fotovoltaice de coastă, porturi și alte locații cu coroziune ridicată, Q355B cu acoperire cu zinc de 200 μm sau mai mare poate fi selectat atunci când este necesar de proiectarea structurală și de coroziune.

Un sistem fotovoltaic proiectat pentru o perioadă de serviciu de 25 de ani ar trebui să ia în considerare sarcinile structurale, dimensiunea secțiunii, acoperirea, elementele de fixare, drenajul și detaliile de instalare împreună.

FAQ

Pentru ce se folosește o pană C galvanizată?

Este folosit în principal pentru structuri din oțel exterioare și umede, inclusiv sisteme fotovoltaice, acoperișuri de fabrici, clădiri agricole, case de animale, structuri de coastă, fabrici chimice și instalații de canalizare.

Este acoperirea cu zinc de 85 μm potrivită pentru utilizare în exterior?

Da, pentru multe medii obișnuite în aer liber. Zonele cu pulverizare de sare, gaze agresive, umiditate ridicată sau umiditate continuă necesită în mod normal un strat mai gros.

De ce este galvanizat pana C după formare?

Secțiunea C este formată, tăiată și perforată mai întâi, apoi galvanizată la cald. Acest lucru permite profilului finit și zonelor sale prelucrate să primească protecție cu zinc după operațiunile principale de formare.

Pana C galvanizată poate fi sudată la fața locului?

Da, dar sudarea deteriorează stratul de zinc local. Zona afectată trebuie curățată și reparată cu un strat adecvat bogat în zinc.

Care este mai bun pentru proiectele fotovoltaice, Q235B sau Q355B?

Q235B este potrivit pentru multe structuri fotovoltaice standard. Q355B este mai potrivit pentru deschideri mai mari, încărcări mai mari de vânt sau zăpadă și cerințe structurale mai grele. Alegerea finală ar trebui să se bazeze pe calculul structural.

Puteți furniza pane C pre-perforate?

Da. Modelele de găuri, fante, lungimi fixe și tăieturi de colț pot fi produse conform desenelor de proiect, procesarea principală fiind finalizată înainte de galvanizarea la cald.

Cât timp poate rezista panele C galvanizate în aer liber?

Durata de viață depinde de mediu și de acoperirea cu zinc. Aplicațiile obișnuite în exterior pot ajunge la peste 20 de ani, în timp ce proiectele de coastă și foarte corozive necesită galvanizare mai groasă și evaluare a coroziunii specifică proiectului.

Pana C galvanizată poate înlocui pana C neagră?

Pentru aplicații în aer liber și umede, secțiunea galvanizată oferă protecție încorporată împotriva coroziunii. Pentru structurile interioare uscate, fără expunere la coroziune, pana C neacoperită, formată la rece, poate fi mai economică.

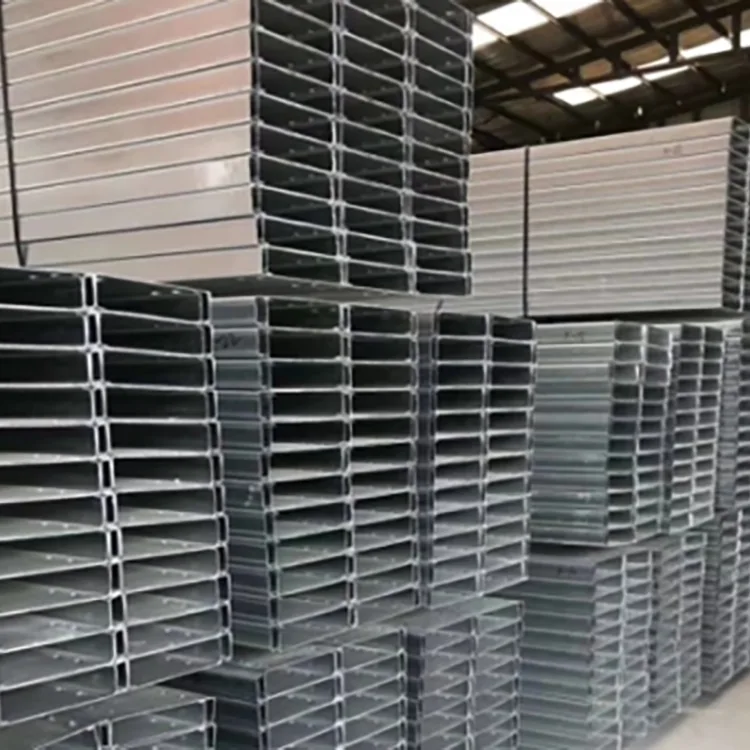

Aprovizionare în vrac pentru construcții și proiecte fotovoltaice

Rongheng furnizează Pane C galvanizate Q235B și Q355B în secțiuni C80–C300, cu grosimi ale peretelui de la 0,8–3,0 mm și specificații de acoperire cu zinc de la grade standard de 85 μm+ până la grade grele de 200–275 μm.

Producția poate fi aranjată conform desenelor de proiect, inclusiv lungimi fixe, găuri perforate și alte procesări necesare. Pentru comenzi mari de construcții și fotovoltaice, pot fi specificate înainte de producție calitatea oțelului, dimensiunea secțiunii, grosimea peretelui, acoperirea cu zinc și mediul de proiect.

Pentru o cotație, furnizați secțiunea C, grosimea peretelui, calitatea oțelului, acoperirea cu zinc, lungimea, modelul găurilor, cantitatea și mediul de aplicare.
