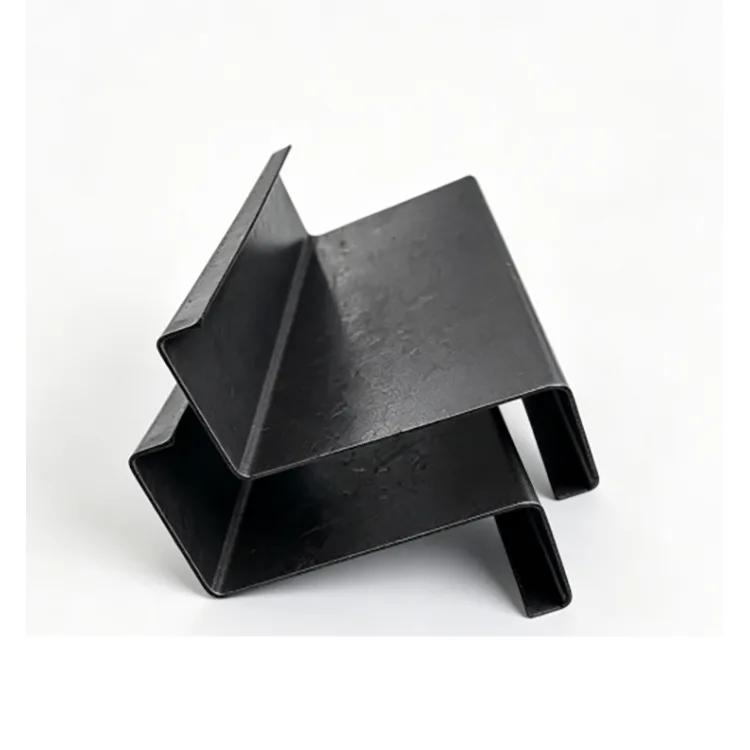

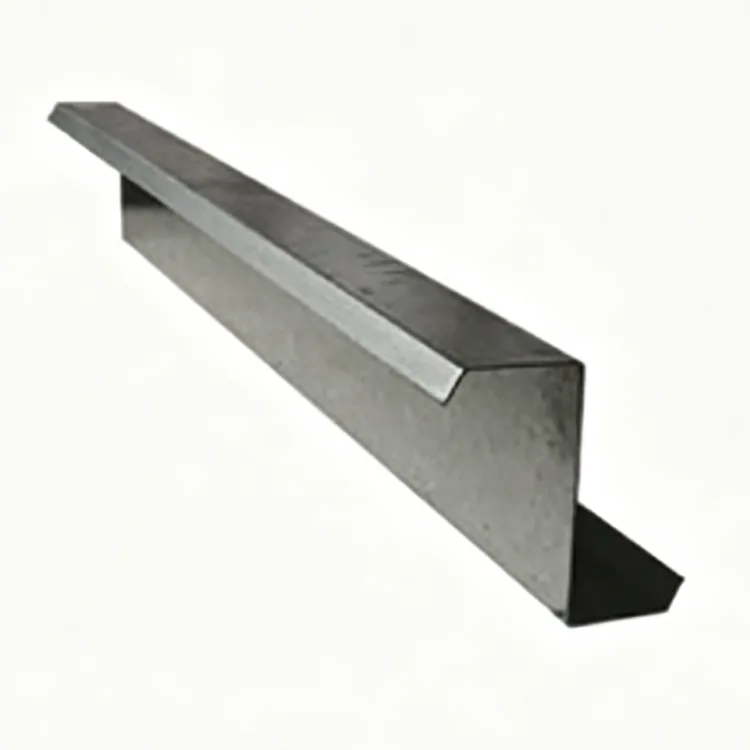

Oțel cu secțiune Z format la rece

Cold-Formed Z Section Steel este o secțiune de oțel formată la rece cu pereți subțiri, produsă din benzi de oțel laminate la cald prin deformare continuă la temperatura camerei. Banda trece prin mai multe suporturi de formare și este modelată treptat într-o secțiune Z fără o etapă de laminare la cald la temperatură ridicată.

Procesul de formare la rece îmbunătățește consistența dimensională și, de asemenea, introduce întărirea prin lucru în oțel. Secțiunea rezultată combină greutatea relativ mică cu performanța de îndoire utilă, făcând-o utilizată pe scară largă pentru pane de acoperiș și pereți în structurile ușoare din oțel.

Profilul în formă de Z are un alt avantaj practic: flanșele sale compensate permit suprapunerea panelor adiacente. Acest lucru este util în special pe acoperișurile cu pante mari, unde sunt necesare aranjamente continue de pană în jurul coamei.

Mediu recomandat: clădiri interioare închise, ateliere uscate și depozite fără ploaie directă, pulverizare de sare, umiditate corozivă acidă sau alcalină.

Procesul de producție

Linia de producție începe cu inspecția de intrare a bobinei de oțel. După nivelare și îndreptare, banda trece prin mai multe stații de rulare, unde este îndoită treptat în secțiunea în formă de Z necesară.

Tăierea servo CNC oferă lungimea specificată a elementului, în timp ce perforarea automată poate fi adăugată conform desenelor structurale. Profilele finite trec apoi prin îndreptare și inspecție dimensională înainte de clasificare, împachetare și depozitare.

Inspecție bobine de oțel → nivelare și îndreptare → formare progresivă la rece → formare secțiune Z → tăiere cu lungime fixă ​​servo CNC → perforare automată → îndreptare → inspecție vizuală și dimensională → grupare și depozitare

Deoarece profilul este format progresiv, mai degrabă decât produs prin laminare la cald convențională, dimensiunile secțiunii, dreptatea și pozițiile găurilor pot fi controlate continuu în timpul producției.

Specificații de bază

De ce să folosiți o secțiune Z pentru pane de acoperiș?

Suprapunere directă la creasta acoperișului

Cea mai evidentă diferență între o secțiune Z și o secțiune C este forma flanșelor. Profilul Z decalat permite suprapunerea elementelor adiacente, ceea ce poate ajuta la menținerea continuității prin coama acoperișului.

Pentru pante de acoperiș peste 10°, panele Z sunt adesea o alegere practică în cazul în care elementele care se suprapun fac parte din proiectarea structurală. Acest lucru reduce nevoia de tăiere suplimentară și face instalarea mai simplă.

Performanță bună la îndoire cu greutate mai mică

Secțiunea transversală în formă de Z oferă proprietăți utile de secțiune pentru îndoire. Combinat cu călirea prin lucru la rece, acest lucru permite utilizarea unei secțiuni relativ subțiri în aplicații adecvate pentru acoperiș și perete.

În comparație cu secțiunile laminate la cald tradiționale mai grele, greutatea mai mică poate reduce cerințele de transport, ridicare și instalare.

Rectitudine și poziție constantă a găurii

Linia de producție folosește formarea progresivă cu role, tăierea CNC și îndreptarea ulterioară. Acest lucru ajută la controlul dreptății și răsucirii profilului.

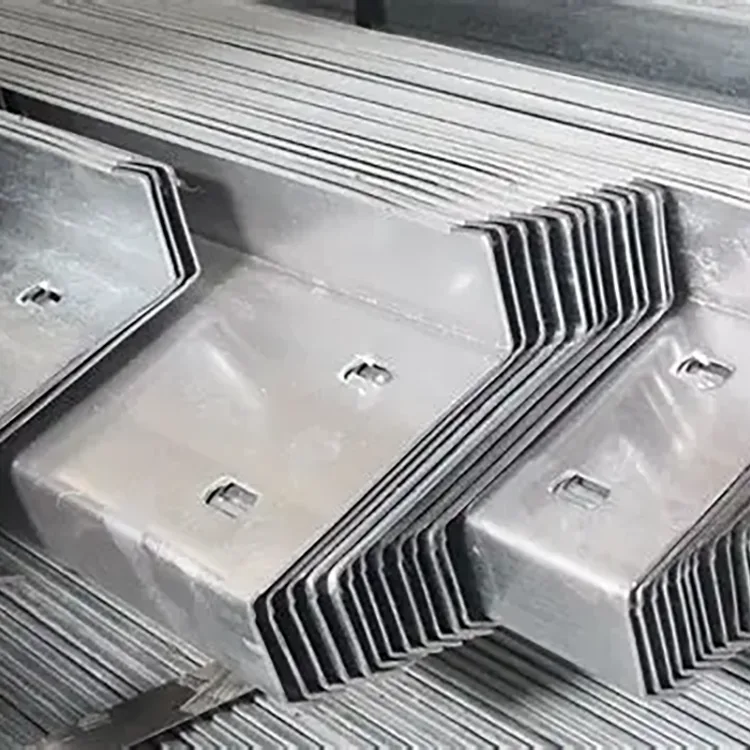

Pentru pane cu găuri pentru șuruburi pre-perforate, poziționarea precisă a găurilor este importantă, deoarece erorile pot afecta legătura dintre pane și cadrul principal de oțel. Perforarea prealabilă înainte de livrare poate reduce lucrările de tăiere și găurire pe șantier.

Cost mai mic pentru proiectele uscate de interior

Produsul standard este furnizat ca oțel negru natural, fără un strat galvanizat. Pentru clădirile interioare uscate, închise, unde nu este necesară o protecție suplimentară împotriva coroziunii, acest lucru evită costul suplimentar asociat cu secțiunile Z galvanizate.

Dacă clădirea este expusă la ploaie, condens, pulverizare de sare sau medii corozive, trebuie specificată o versiune protejată la coroziune.

Tăiere și sudare convenabilă

Deoarece produsul standard nu are acoperire galvanizată, operațiunile convenționale de tăiere și sudare sunt simple. Acest lucru este util în timpul proiectelor de fabricație și renovare în interior, în care membrii pot necesita lucrări de ajustare locală sau de conectare.

Aplicații tipice

Produsul este utilizat în principal pentru:

Pane de acoperiș în clădiri ușoare din oțel

Acoperișuri depozite cu panta mare

Sisteme de acoperișuri pentru ateliere industriale

Clădiri interioare de logistică și depozitare

Încadrare secundară perete și acoperiș

Sisteme ușoare de carcase din oțel

Proiecte de renovare a fabricii interioare

Este un element structural secundar, cum ar fi un pane, mai degrabă decât un înlocuitor pentru stâlpii sau grinzile principale ale unei clădiri.

Aplicații pentru proiecte reale

Cazul 1: Pane Z pentru un depozit logistic interior cu panta mare

Proiectul a acoperit un depozit logistic închis de 50.000 m², cu o pantă a acoperișului de 12°. Clădirea a fost complet închisă și folosită într-un mediu interior uscat, fără expunere directă la ploaie.

Principalele cerințe au fost suprapunerea directă a panei la coama acoperișului, costul controlat al structurii de oțel, timpul de instalare mai scurt și riscul redus de probleme de aliniere a panourilor acoperișului.

Materialul selectat a fost oțel cu secțiune Z formată la rece Q355B, Z160–Z200, cu grosimea peretelui de 1,8–2,0 mm și găuri pre-perforate pentru șuruburi.

Secțiunile Z se pot suprapune direct, permițând elementelor de creastă să rămână continue și reducând lucrările de tăiere și modificare pe șantier. Timpul de instalare a fost redus cu 30%.

Răsucirea scăzută a profilelor a ajutat panourile de acoperiș din oțel acoperite cu culoare să se așeze mai uniform, reducând golurile care ar putea contribui la scurgerile de apă. Elementele mai ușoare au redus, de asemenea, cerințele de transport și de ridicare, iar costul total al structurii din oțel a fost cu 21% mai mic decât soluția din oțel laminat la cald.

Proiectul a trecut de acceptare și a rămas în funcționare în interior fără probleme legate de rugină.

Cazul 2: Modernizarea carcasei din oțel ușor într-un atelier industrial

Al doilea proiect a presupus renovarea unei fabrici mai vechi. Au fost necesare noi structuri ușoare de incintă din oțel în interiorul atelierului, cu o pantă relativ mare a acoperișului și un mediu interior uscat și ventilat.

Produsul selectat a fost Q235B Oțel cu secțiune Z format la rece, Z120–Z140.

Membrii au fost livrați gata pentru asamblare fără o prelucrare secundară extinsă. Structura suprapusă în formă de Z s-a potrivit cu panta acoperișului și a ajutat la menținerea unui sistem de incintă plat și stabil.

Membrii ușori au contribuit, de asemenea, la menținerea sub control a costurilor de renovare, în timp ce scurtează lucrările de instalare în interiorul fabricii existente.

Ghid de selecție a secțiunii Z

Panta acoperisului:

Pentru pante de acoperiș peste 10°, secțiunile Z sunt o opțiune preferată atunci când sunt necesare panne suprapuse. Pentru pante relativ puțin adânci, panele C pot fi luate în considerare și în funcție de proiectarea structurală.

Clasa materialului:

Q235B este potrivit pentru aplicații generale cu pane ușoare și incinte. Pentru deschideri mai mari, încărcări mai mari de vânt sau zăpadă și cerințe structurale mai exigente, Q355B poate fi selectat împreună cu o dimensiune corespunzătoare a secțiunii și grosimea peretelui.

Dimensiunea secțiunii:

Z100–Z140 poate fi luat în considerare pentru structurile secundare mai ușoare de acoperiș și pereți. Z160–Z200 este potrivit pentru multe aplicații standard de pane pentru depozite și ateliere. Z220–Z300 poate fi utilizat acolo unde proiectul structural necesită secțiuni mai mari.

Grosimea peretelui:

Intervalul disponibil este de 1,2–3,0 mm. Grosimea finală ar trebui să fie determinată mai degrabă decât din dimensiunea secțiunii, mai degrabă decât în ​​funcție de dimensiunea secțiunii.

Mediu:

Pentru clădirile interioare uscate, închise, oțelul natural Z negru poate oferi o opțiune rentabilă. În atelierele cu umiditate ridicată sau condens, trebuie luată în considerare un strat adecvat de prevenire a ruginii.

Pentru clădirile exterioare, zonele de coastă, structurile expuse ploii sau șopronele agricole, varianta naturală din oțel negru nu este recomandată. Trebuie selectată o secțiune Z galvanizată sau o altă soluție protejată împotriva coroziunii.

Oțel cu secțiune Z format la rece vs oțel cu secțiune C

Alegerea ar trebui să urmeze în cele din urmă proiectarea structurală, mai degrabă decât panta acoperișului. Geometria suprapusă a secțiunii Z este principalul său avantaj practic atunci când sunt necesare conexiuni continue de pană.

Controlul calității în fabrică

Pentru panele Z, consistența dimensională este deosebit de importantă deoarece secțiunile trebuie să se conecteze cu precizie cu cadrul principal din oțel și panourile de acoperiș.

Prin urmare, controlul calității acoperă bobina de oțel înainte de formare, urmată de verificări în timpul rulării și după tăiere. Punctele cheie de inspecție includ calitatea materialului, dimensiunile secțiunii, grosimea peretelui, dreptatea, răsucirea, lungimea de tăiere, starea muchiei și poziția găurii pre-perforate.

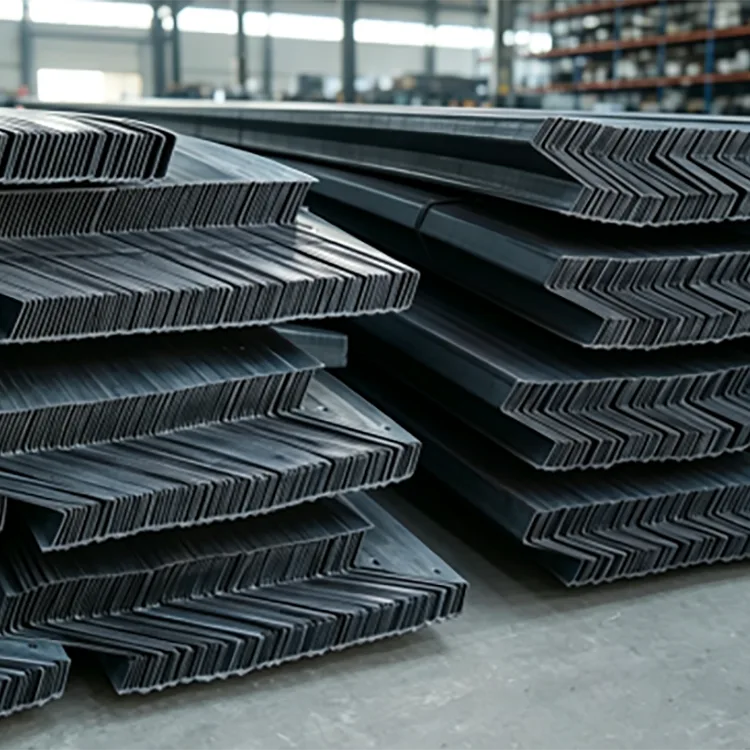

Profilele sunt îndreptate după formare pentru a reduce deformarea reziduală. Înainte de expediere, membrii finiți sunt inspectați vizual și dimensional și apoi grupați în funcție de dimensiunea și cerințele comenzii.

Pentru comenzile de loturi, păstrarea aceluiași grad de material, specificații de secțiune și parametri de procesare ajută la menținerea coerenței între diferite loturi de producție.

FAQ

Î1: Cum aleg între oțel secțiunea Z și secțiunea C?

Principalul aspect este acoperișul și aranjamentul conexiunii. Secțiunile Z sunt deosebit de utile pentru acoperișuri în care panele adiacente trebuie să se suprapună și să continue prin creastă, în special pe pante mai mari ale acoperișului. Secțiunile C au o aplicabilitate generală mai largă și pot fi utilizate pentru pante de acoperiș mai puțin adânci, în funcție de proiectarea structurală.

Î2: Oțelul cu secțiune Z format la rece este ușor de răsucit?

O secțiune Z fabricată corespunzător trece prin formare, dimensionare și îndreptare progresivă pentru a controla răsucirea și deformarea în conformitate cu cerințele standard aplicabile. Dimensiunea secțiunii selectate, grosimea peretelui, deschiderea și metoda de instalare afectează și performanța acesteia.

Î3: Pana Z interior trebuie vopsită?

Pentru un mediu interior uscat, ventilat, fără condens semnificativ, suprafața naturală din oțel negru poate fi utilizată fără acoperire suplimentară dacă cerințele proiectului o permit. Pentru atelierele umede sau zonele cu condens frecvent, se recomandă un strat antirugină.

Î4: Pot fi livrate secțiunile Z cu găuri pre-perforate?

Da. Găurile pentru șuruburi pot fi perforate conform desenelor structurale înainte ca profilele să fie expediate. De asemenea, se pot realiza tăieturi de colț și tăieturi unghiulare în funcție de detaliile de conectare necesare.

Î5: Poate fi personalizată lungimea?

Da. Aprovizionarea standard este în general între 6-12 m, în timp ce lungimi fixe non-standard pot fi produse în conformitate cu desenele proiectului și cerințele de tăiere.

Î6: Oțelul natural negru cu secțiune Z poate fi folosit în aer liber?

Nu este recomandat pentru expunerea directă în aer liber, ploaie, pulverizare cu sare de coastă sau medii corozive. În aceste condiții, trebuie luate în considerare secțiunile Z galvanizate sau protejate împotriva coroziunii.
