Pana Z zincată

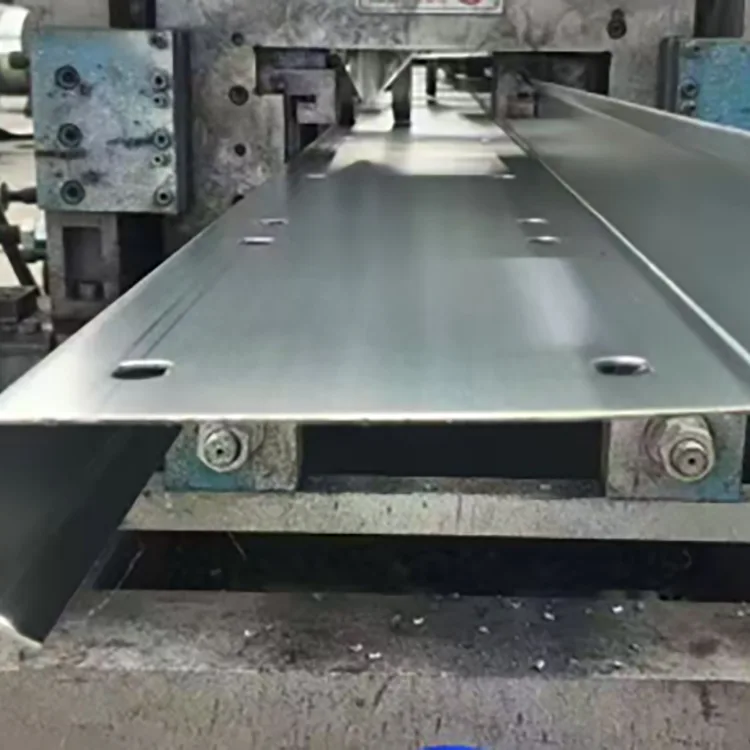

Pana Z galvanizată este o secțiune structurală formată la rece realizată din bandă de oțel Q235B sau Q355B. Banda trece prin mai multe role de formare pentru a crea profilul Z, urmat de tăiere, perforare și prelucrare a colțurilor. Elementul finit este apoi decapat, fluxat și galvanizat la cald ca o secțiune completă.

Profilul Z este utilizat în principal pe acoperișuri înclinate, deoarece elementele adiacente se pot suprapune la capete. Aceasta susține liniile continue de pană și poate reduce îmbinările separate în comparație cu secțiunile C convenționale. Poate fi folosit și pentru cadre de pereți și alte structuri ușoare din oțel atunci când geometria și capacitatea de încărcare se potrivesc designului.

Secvența de fabricație este importantă: formarea, tăierea și ștanțarea sunt finalizate înainte de galvanizare, permițând secțiunii Z finalizate și zonelor sale prelucrate să primească stratul de zinc în timpul etapei de galvanizare.

Unde secțiunea Z face diferența

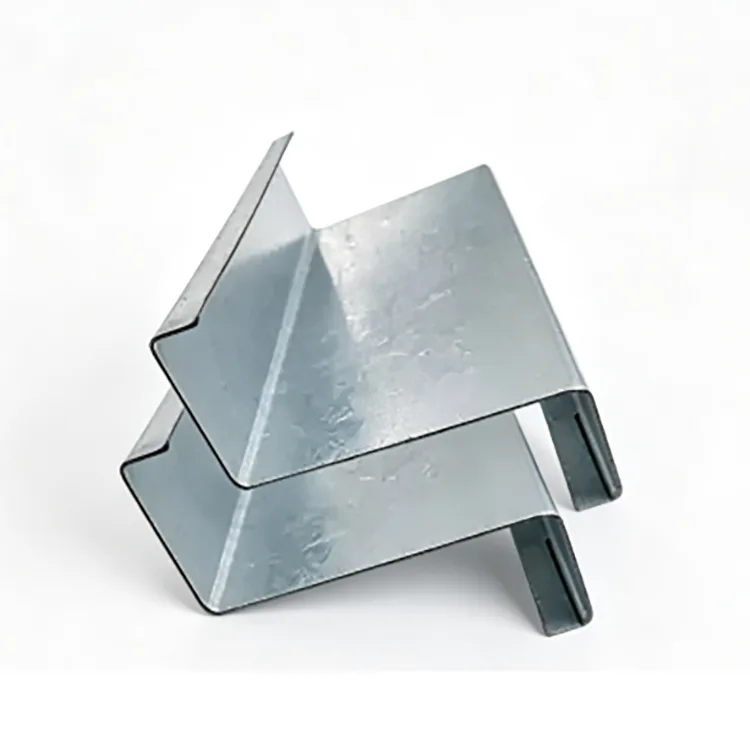

Caracteristica definitorie a panei Z este suprapunerea dintre elementele adiacente.

Pe un acoperiș înclinat, flanșele superioare și inferioare ale secțiunilor Z adiacente se pot suprapune, permițând liniei de pană să continue prin structura acoperișului. Acest lucru poate reduce munca de tăiere și de conectare în comparație cu elementele separate la fiecare treaptă.

Acoperișurile cu o pantă de peste 10° sunt în general mai potrivite pentru a profita de suprapunerea secțiunii Z. Sub aproximativ 8°, o pană C poate oferi un aranjament mai simplu.

Panele Z pot fi folosite și ca pane de perete. Secțiunea finală ar trebui să urmeze desenele structurale și calculul sarcinii.

Galvanizarea se face după fabricare

Banda de oțel este mai întâi prelucrată în secțiunea Z finisată. Tăierea, perforarea și lucrările de colț sunt finalizate înainte ca elementul să intre în baia de galvanizare. Profilul complet este apoi curățat, fluxat și scufundat în zinc topit la aproximativ 450°C.

Bobina de oțel → nivelare → profilare la rece → tăiere cu lungime fixă ​​→ perforare și tăiere colț → îndreptare și eliberare de tensiuni → degresare și decapare → fluxare → uscare → galvanizare la cald → răcire și pasivizare → inspecție acoperire cu zinc → inspecție aspect → ambalare.

Această secvență permite ca colțurile formate și găurile de legătură să fie galvanizate împreună cu profilul finalizat.

Specificații principale

Acoperirea cu zinc ar trebui să se potrivească cu mediul de coroziune

Pentru expunerea normală în exterior, cum ar fi acoperișurile obișnuite ale fabricilor și structurile fotovoltaice de pe acoperiș fără pulverizare de sare sau gaze chimice, ≥85 μm este o specificație de pornire comună.

Pentru clădirile de animale, atelierele umede și structurile de pe malul râului, 120–180 μm asigură un nivel de acoperire mai mare.

Pentru zonele de coastă, porturi, fabrici chimice și împrejurimile apelor uzate, intervalul recomandat poate fi mărit la 200-275 μm.

Acoperirea finală trebuie confirmată în funcție de mediul de coroziune și cerințele de proiectare ale proiectului.

Q235B sau Q355B?

Pentru acoperișurile obișnuite ale fabricilor, structurile fotovoltaice de pe acoperiș și clădirile agricole, Q235B este de obicei suficient atunci când secțiunea și grosimea necesare îndeplinesc sarcinile calculate.

Q355B este potrivit pentru pane mari, zone cu zăpadă abundentă, regiuni cu vânt puternic și proiecte de coastă solicitante. Pe baza datelor de proiect furnizate, Q355B poate oferi o capacitate portantă cu aproximativ 30% mai mare la aceeași secțiune, în condiții comparabile. Dacă acest lucru permite o secțiune mai mică sau un consum mai mic de oțel trebuie determinat prin calcul structural.

Prin urmare, calitatea materialului trebuie selectată în funcție de cerințele structurale.

Selectarea secțiunii Z și a grosimii peretelui

Înălțimea secțiunii determină geometria generală a panei, în timp ce grosimea peretelui afectează rezistența la sarcină și deformare.

Pentru grosimea peretelui:

1,2–1,4 mm este utilizat în general pentru aplicații cu deschidere mică și cu încărcătură ușoară.

1,5–2,0 mm este gama comună pentru pane de acoperiș din fabrică și structuri fotovoltaice de acoperiș.

2,2–3,0 mm este mai potrivită atunci când acoperișul are deschideri mai mari sau zăpadă, vânt sau sarcini structurale mai mari.

Înălțimea și grosimea secțiunii trebuie selectate împreună cu deschiderea, distanța dintre pane, sarcina pe acoperiș și deformarea permisă.

Unde este folosit Pana Z galvanizată

Acoperișuri fabrici de oțel: pane de acoperiș și pane de perete pentru clădiri industriale expuse.

Sisteme fotovoltaice pe acoperiș: în special acoperișurile înclinate, unde secțiunea Z se suprapun, pot simplifica aranjarea panei.

Clădiri de coastă: acoperișuri și sisteme de incinte expuse în apropierea coastelor și porturi, folosind o acoperire de zinc sporită acolo unde este necesar.

Zootehnie și structuri agricole: magazii cu umiditate ridicată, sere și alte clădiri în care condensul poate accelera coroziunea oțelului.

Instalații industriale umede: încadrarea acoperișului și a pereților în jurul atelierelor unde oțelul negru obișnuit ar necesita protecție suplimentară împotriva coroziunii.

Structuri din oțel de ecartament ușor de exterior: structuri municipale și alte structuri expuse cu acoperiș înclinat.

Ce adaugă galvanizarea la cald

Acoperirea cu zinc oferă protecție de barieră și protecție sacrificială. Separă substratul de oțel de umiditate și oxigen, în timp ce zincul poate oferi și protecție electrochimică în jurul unor zone mici de deteriorare locală a stratului.

Acest lucru este util pentru pane de acoperiș, deoarece revopsirea unei structuri de acoperiș instalată este mai dificilă decât tratarea oțelului la nivelul solului.

Galvanizarea la cald oferă protecție împotriva coroziunii pe suprafețele formate. Nu este un înlocuitor pentru drenarea adecvată, proiectarea conexiunii sau repararea șantierului după tăiere și sudare.

Trei comparații comune privind achizițiile

Pana Z galvanizată vs Pana C galvanizat

Pana Z este deosebit de utilă atunci când elementele adiacente se pot suprapune de-a lungul unui acoperiș înclinat. Pana C este adesea mai convenabilă pentru acoperișuri sau planuri mai plate, unde suprapunerea oferă puține beneficii practice.

Pane Z galvanizat vs Pane Z vopsit

Vopseaua oferă protecție la suprafață, dar trebuie luate în considerare deteriorarea în jurul colțurilor, găurilor, tăieturii și punctelor de conectare. Zincarea la cald este aplicată profilului completat și oferă protecție împotriva coroziunii pentru oțelul expus. Durata de viață deseori citată „de 5-10 ori mai lungă” nu ar trebui tratată ca o regulă universală, deoarece performanța vopselei depinde în mare măsură de sistemul de acoperire, de pregătire și de expunere.

Pane Z galvanizat la cald vs Pane Z electrozincat

Acoperirile electrogalvanizate sunt în mod normal mult mai subțiri decât acoperirile galvanizate la cald. Pentru expunerea pe termen lung la exterior, galvanizarea la cald este în general specificată atunci când este necesară o protecție substanțială cu zinc.

Ce ar trebui să verifice cumpărătorii înainte de a comanda

Pentru un proiect de acoperiș proiectat, comanda ar trebui să identifice mai mult decât „pana Z”.

Secțiune: Z100–Z300 sau un profil specific desenului.

Grosimea peretelui: 1,2–3,0 mm.

Calitatea oțelului: Q235B sau Q355B.

Acoperire cu zinc: ≥85 μm, 120–180 μm sau 200–275 μm în funcție de expunere.

Lungime: lungime standard sau fixă ​​non-standard.

Poansonare: diametrul găurii, distanță și amplasare conform desenelor.

Suprafață: galvanizată la cald după formare și fabricare.

O specificație clară, cum ar fi Q355B / Z200 / 2,0 mm / 200 μm zinc / lungime fixă ​​/ pre-perforată este mai ușor de oferit de către producător și de a produce în mod consecvent decât o solicitare generală pentru „oțel Z zincat”.

Conexiunea și procesarea site-ului

Tăierea și ștanțarea principală ar trebui, de preferință, să fie finalizate înainte de galvanizare. Dacă găurirea sau tăierea suplimentară este inevitabil pe șantier, oțelul expus trebuie curățat și tratat cu un strat de reparare adecvat, bogat în zinc.

Sudarea îndepărtează zincul din jurul sudurii. După sudare, zona trebuie curățată și reparată. Acolo unde proiectarea structurală permite, conexiunile cu șuruburi sunt mai ușor de gestionat pe pane galvanizate.

Producție și control al calității

Controlul producției începe cu banda de oțel. Bobina de intrare este verificată pentru gradul, grosimea și starea suprafeței înainte de rulare.

În timpul formării, verificările dimensionale se concentrează pe înălțimea secțiunii, geometria flanșei, grosimea peretelui, dreptate și răsucire. Perforarea este verificată în raport cu desenul aprobat.

După galvanizare, acoperirea este verificată pentru acoperire, grosime, aspect și defecte, cum ar fi zone goale, decojire sau acumulare excesivă de zinc. Precizia lungimii fixe și rectitudinea generală sunt de asemenea verificate înainte de ambalare.

Referință pentru selecția proiectelor

Acoperiș abrupt din interior sau PV de pe acoperiș: Q235B, Z160–Z200, 1,5–2,0 mm, ≥85 μm.

Zootehnie, atelier umed sau proiect pe malul râului: Q235B sau Q355B, 120–180 μm.

Proiect litoral sau portuar: Q355B, 200–275 μm, cu grosimea peretelui selectată pentru sarcina structurală.

Acoperiș cu deschidere mare cu vânt puternic sau zăpadă: Q355B, secțiune Z mai mare și grosimea peretelui de 2,2–3,0 mm acolo unde este necesar.

Acoperiș interior uscat: pana Z neacoperită, formată la rece, poate fi o alegere mai economică.

FAQ

Î1. Învelișul de zinc va fi deteriorat atunci când panele Z se suprapun?

Suprapunerea normală cu șuruburi nu ar trebui să provoace decojirea unei suprafețe mari atunci când stratul galvanizat are o aderență bună. Deteriorările mecanice mici pot fi reparate cu vopsea de reparare bogată în zinc.

Q2. Panele Z galvanizate pot fi sudate?

Da, dar stratul de zinc din jurul sudurii va fi deteriorat de căldură. Zona sudata trebuie curatata si reparata dupa sudare. Conexiunile cu șuruburi sunt în general preferate acolo unde este practic.

Q3. Pana Z este potrivită numai pentru acoperișuri?

Nu. Poate fi folosit și ca pană de perete. Cu toate acestea, panele C sunt adesea mai convenabile pentru sistemele de pereți, deoarece suprapunerea secțiunii Z este mai puțin utilă în cadrul peretelui vertical.

Q4. Pana Z galvanizată poate fi utilizată pentru un proiect fotovoltaic pe acoperiș de 25 de ani?

Poate fi specificat pentru structuri fotovoltaice cu durată lungă de viață, dar acoperirea cu zinc trebuie să fie adaptată mediului real. Proiectele interioare și de coastă nu ar trebui să utilizeze automat aceeași grosime de acoperire.

Î5. Cum identific o pană Z care a fost galvanizată înainte de formare?

Verificați colțurile formate pentru crăpare sau decojire continuă a stratului de zinc. Pentru achiziție, confirmați procesul producătorului și solicitați ca secțiunea Z să fie formată și perforată înainte de galvanizarea la cald.

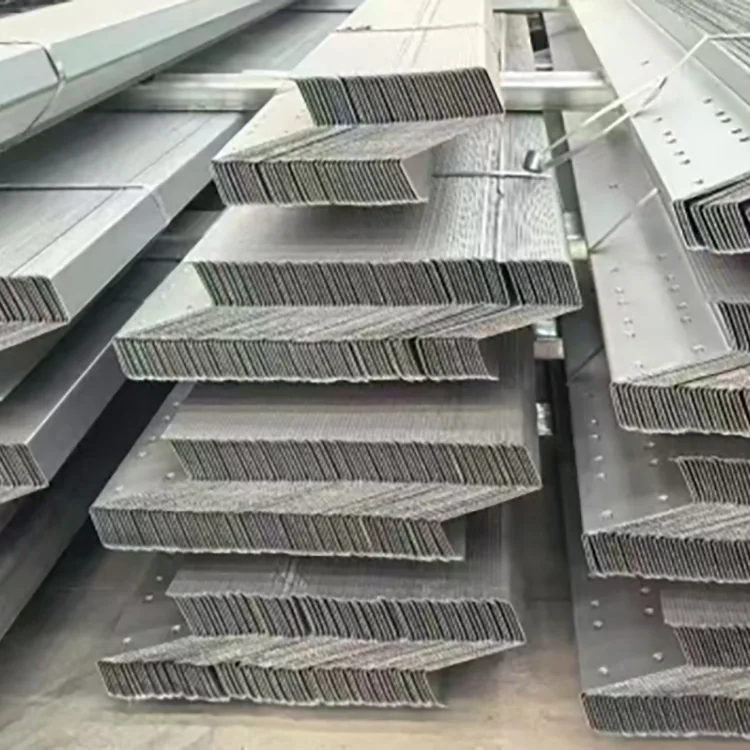

Î6. Producătorul poate furniza pane Z pre-perforate?

Da. Dimensiunea, distanța și poziția găurilor pot fi produse conform desenelor structurale. Finalizarea perforarii înainte de zincare permite, de asemenea, zonelor prelucrate să primească zinc în timpul etapei de zincare.

Î7. Ce strat de zinc ar trebui folosit lângă coastă?

Pentru o expunere puternică pe coastă, o acoperire de 200–275 μm poate fi specificată ca o cerință de pornire. Acoperirea finală trebuie determinată în funcție de condițiile de coroziune ale proiectului și specificațiile aplicabile.

Î8. O pană Z mai groasă este întotdeauna mai bună?

Nu. Un perete mai gros crește consumul și costul de oțel. Grosimea corectă depinde de deschidere, distanță, încărcături de vânt și zăpadă, înălțimea secțiunii și calculul structural.
