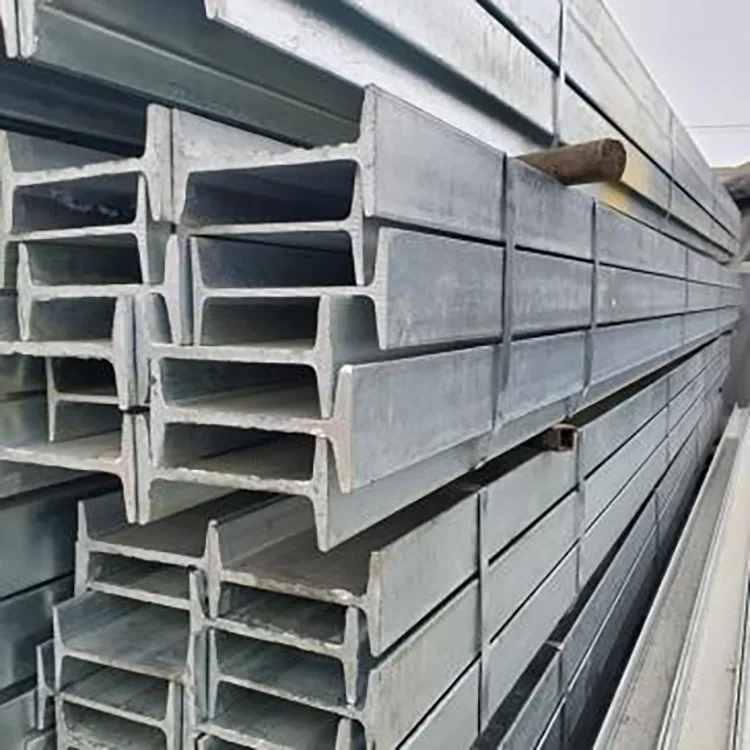

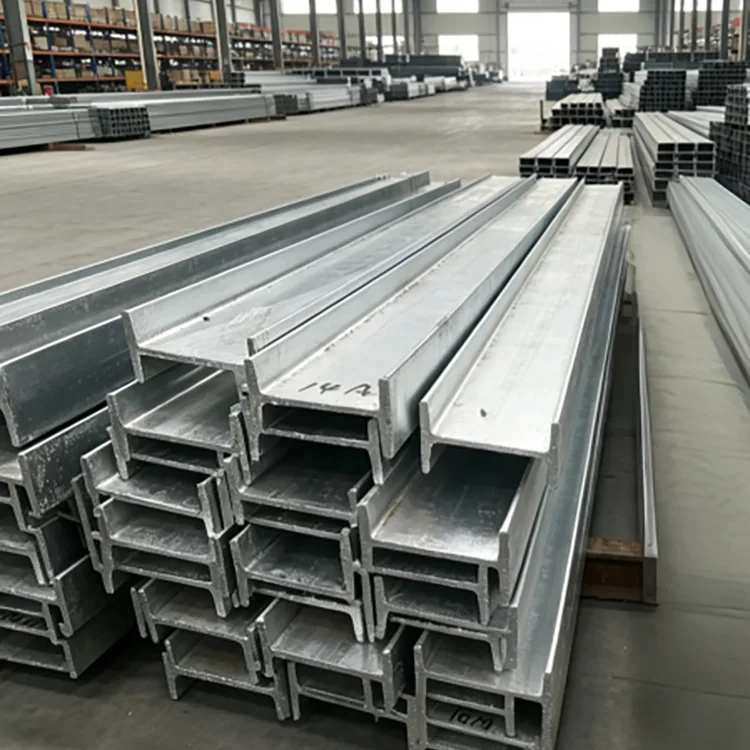

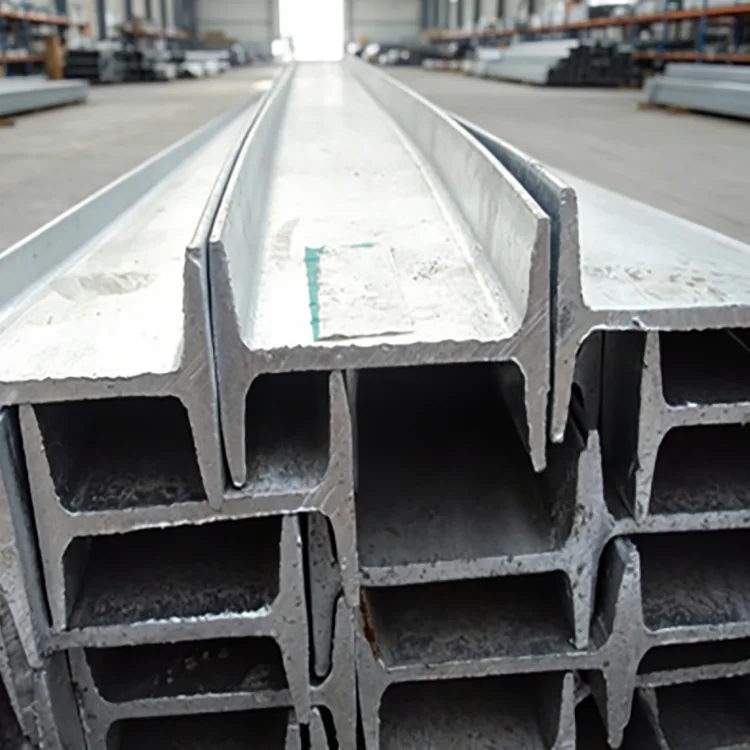

Grinda în I galvanizată la cald este o grindă de oțel cu secțiune în I laminată la cald, finisată cu un strat de zinc prin galvanizare la cald. Secțiunea în formă de I oferă rezistență structurală prin banda și flanșele sale, în timp ce suprafața galvanizată oferă protecție împotriva coroziunii pentru oțel expus.
Rongheng furnizează grinzi galvanizate I în Q235B și Q355B, cu dimensiuni comune de la 10# la 63#, lungimi standard de 6 m, 9 m și 12 m și lungimi personalizate de la aproximativ 2-19 m. Tăierea, găurirea, teșirea, îndreptarea, șlefuirea și debavurarea pot fi aranjate înainte de galvanizare conform desenelor de proiect.
| Articol | Caietul de sarcini |
|---|---|
| Produs | Fascicul I galvanizat la cald |
| Secțiunea de bază | I grindă laminată la cald |
| Calitatea oțelului | Q235B, Q355B |
| standard chinezesc | GB/T 706-2016 aplicabil în prezent |
| Standard nou | GB/T 706-2026, în vigoare la 1 decembrie 2026 |
| Standard de galvanizare | GB/T 13912-2020 |
| Referință internațională | ASTM A123/A123M-24 acolo unde este cazul |
| Dimensiune comună | 10#–63# |
| Lungime standard | 6 m, 9 m, 12 m |
| Lungime personalizată | Aproximativ 2-19 m |
| Acoperire comună cu zinc | 85–120 μm |
| Înveliș de zinc sporit | Aproximativ 100–140 μm în funcție de cerințele proiectului |
| Prelucrare | Tăiere, găurire, teșire, îndreptare, șlefuire, debavurare |
Pentru comenzile de export, standardul de oțel structural, standardul de galvanizare, dimensiunea secțiunii, calitatea oțelului, acoperirea cu zinc și cerințele de procesare ar trebui să fie confirmate în raport cu desenele proiectului și contractul înainte de producție.
Grinzile I și grinzile H sunt secțiuni structurale diferite și nu trebuie tratate ca interschimbabile. O grindă convențională I are un aranjament de flanșă mai îngust și suprafețe interioare înclinate, în timp ce grinzile H au în general flanșe mai largi și geometrie de secțiune diferită.
Când comandați, identificați grinda după denumirea secțiunii, dimensiunile și standardul aplicabil, în loc să utilizați doar termenul general „grindă de oțel”. Furnizorul trebuie să potrivească secțiunea furnizată cu desenul aprobat înainte de tăiere și galvanizare.
Secvența preferată este de a finaliza tăierea și prelucrarea necesară înainte de galvanizare, astfel încât oțelul prelucrat să primească protecție cu zinc după fabricare.
Grinda I laminată la cald → inspecție material → îndreptare → tăiere și prelucrare → degresare → decapare → fluxare → uscare → galvanizare la cald → răcire → finisare → inspecție zincare → inspecție dimensională → ambalare.
Elementul de oțel este scufundat în zinc topit la aproximativ 450°C. Acoperirea cu zinc acoperă banda expusă, flanșele, marginile și alte suprafețe accesibile.
Pentru secțiuni mai mari sau mai grele, dreptatea și dimensiunile trebuie verificate după galvanizare deoarece încălzirea și răcirea pot afecta geometria finală.
Rongheng furnizează în mod obișnuit o acoperire cu zinc de 85-120 μm, cu aproximativ 100-140 μm disponibile atunci când este specificată o cerință mai mare de acoperire.
| Mediul de aplicare | Considerarea acoperirii |
|---|---|
| Expunere normală în aer liber | 85–120 μm |
| Mediu industrial umed | Pot fi specificate cerințe mai mari de acoperire |
| Mediu de coastă sau încărcat cu sare | Evaluare sporită a acoperirii și a coroziunii |
| Expunere severă la substanțe chimice | Confirmați compatibilitatea acoperirii cu mediul proiectului |
| Imersie continuă în apă de mare | Nu vă bazați doar pe galvanizarea atmosferică standard |
O acoperire mai groasă de zinc oferă mai multă masă de zinc pentru expunerea atmosferică, dar grosimea stratului de acoperire ar trebui să fie selectată în funcție de mediul real și de cerințele de coroziune ale proiectului, mai degrabă decât să fie utilizată ca înlocuitor pentru un sistem complet de control al coroziunii.
Q235B este utilizat pentru aplicații structurale convenționale în care secțiunea necesară îndeplinește cerințele de sarcină și serviciu calculate. Q355B oferă o limită de curgere mai mare și poate fi specificat pentru aplicații care necesită o capacitate structurală mai mare.
Calitatea de oțel trebuie selectată împreună cu dimensiunea grinzii, deschiderea, încărcarea și proiectarea conexiunii. Un grad de rezistență mai mare nu compensează automat o secțiune subdimensionată sau un design structural neadecvat.
O specificație clară de achiziție poate fi scrisă astfel:
Q355B / 25# I Grinda / 12 m / galvanizat la cald / acoperire zincată specificată / tăiat după desen.
Acolo unde este posibil, fabricarea trebuie finalizată înainte de galvanizarea la cald. Procesarea disponibilă include:
Finalizarea acestor operațiuni înainte de galvanizare ajută la asigurarea protecției zincului asupra elementului prelucrat. Dacă tăierea, găurirea sau sudarea se efectuează după galvanizare, zonele expuse sau afectate de căldură necesită reparații adecvate.
Pentru comenzile de grinzi I galvanizate, inspecția trebuie să acopere atât oțelul de bază, cât și elementul galvanizat finit.
Certificatele de materiale, înregistrările de inspecție de galvanizare, datele de inspecție dimensională și documentația de inspecție terță parte pot fi aranjate în funcție de cerințele proiectului.
Un proiect industrial de coastă a folosit secțiuni I galvanizate la cald de 10# și 12# Q235B pentru elementele de susținere structurală exterioare. Din cauza umidității ridicate și a aerului încărcat cu sare, proiectul a specificat un strat de zinc sporit.
Elementele galvanizate au fost furnizate după verificarea dimensională și prelucrarea necesară. Conform fișei de proiect furnizate, structura a rămas liberă de rugină sau decojire pe scară largă timp de șapte ani și a trecut de inspecții repetate de supraveghere.
Un proiect fotovoltaic amplu montat la sol a necesitat grinzi Q235B I pentru bazele echipamentelor și structurile de susținere expuse la soare, vânt și ploaie. Grinzile au fost furnizate cu prelucrare pe lungime fixă și galvanizare la cald conform cerințelor proiectului.
Elementele galvanizate au sosit pregătite pentru instalarea structurală, evitând o operațiune separată de vopsire pe șantier la scară largă. Specificația galvanizată a fost selectată pentru cerințele proiectului de 25 de ani de viață de proiectare.
Pentru comenzile de export, următoarele informații trebuie confirmate înainte de producție:
Lanțul de aprovizionare al Rongheng are sediul în Tianjin Daqiuzhuang, oferind acces la resursele de prelucrare a oțelului laminat la cald, galvanizare și în aval.
Pentru dimensiunile grinzilor standard I, aprovizionarea pe bază de stoc poate fi coordonată acolo unde este disponibilă. Pentru comenzile de proiect, tăierea cu lungime fixă, prelucrarea pe bază de desen, galvanizarea, inspecția și pregătirea pentru export pot fi coordonate înainte de expediere.
Grinzile I au, în general, flanșe mai înguste și suprafețe interioare înclinate, în timp ce grinzile H au în general flanșe mai largi și geometrie de secțiune diferită. Acestea ar trebui specificate prin denumirea exactă a secțiunii și dimensiuni, mai degrabă decât înlocuite pe baza doar a aspectului.
Clasele comune includ Q235B și Q355B. Clasa adecvată ar trebui să urmeze proiectarea structurală și specificațiile proiectului.
Intervalul comun de acoperire cu zinc este de 85–120 μm. Aproximativ 100–140 μm pot fi discutate pentru proiectele care necesită o acoperire sporită, în conformitate cu specificațiile aplicabile.
Da. Tăierea cu lungime fixă, găurirea, teșirea, îndreptarea, șlefuirea și debavurarea pot fi finalizate înainte de galvanizare conform desenelor.
Da, dar stratul de zinc trebuie selectat în funcție de expunerea reală. Mediile de coastă și încărcate cu sare necesită o evaluare mai mare a coroziunii decât condițiile obișnuite de exterior interioare. Imersia continuă în apă de mare necesită o abordare separată de control al coroziunii.
Nu automat. Schimbarea calității de oțel necesită confirmarea faptului că materialul cu rezistență scăzută încă îndeplinește încărcătura structurală și condițiile de serviciu necesare.
Încălzirea și răcirea în timpul galvanizării pot afecta dimensiunile și dreptatea elementelor de oțel, în special a secțiunilor mai mari. Prin urmare, grinzile finite trebuie inspectate după galvanizare.
Da, dar sudarea îndepărtează zincul din jurul zonei încălzite. Zona afectată trebuie curățată și reparată cu un strat adecvat bogat în zinc după sudare. Acolo unde este posibil, detaliile de conectare trebuie completate înainte de galvanizare.
Lungimile standard includ 6 m, 9 m și 12 m. Lungimile fixe de la aproximativ 2–19 m pot fi discutate în funcție de cerințele de producție și transport.
În funcție de proiect, pot fi furnizate certificate de materiale, înregistrări de inspecție galvanizare, date de inspecție dimensională, informații despre ambalare și documentație de inspecție terță parte.
