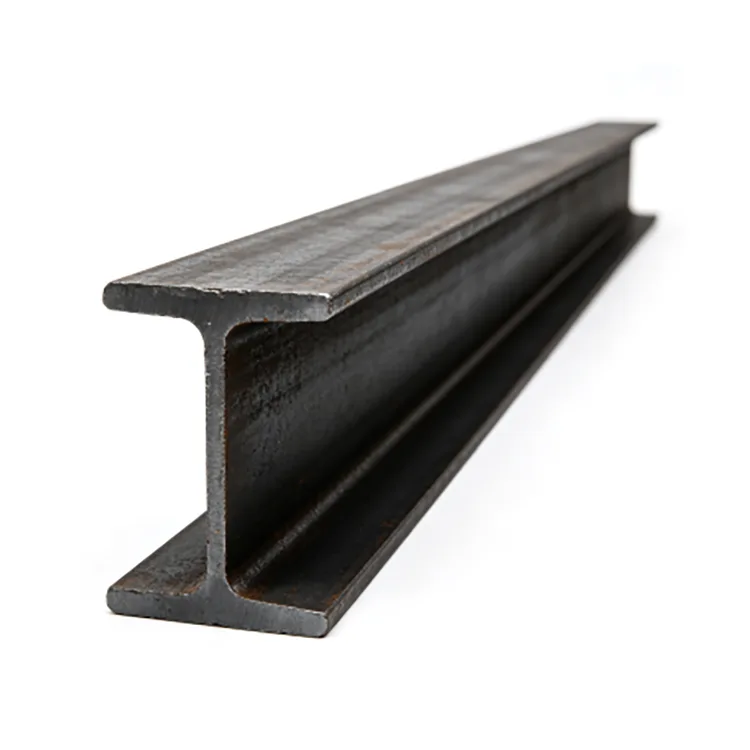

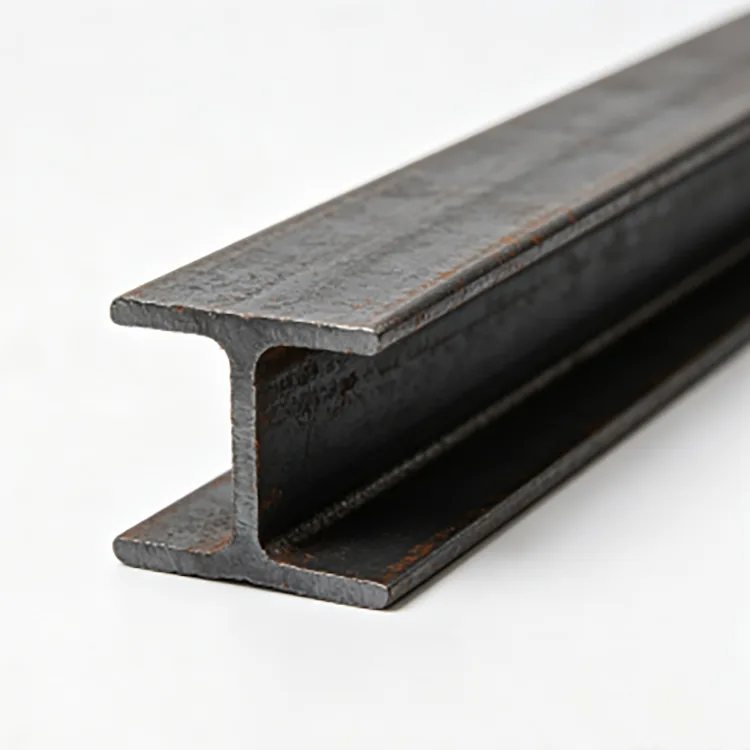

Grinda în I laminată la cald este o secțiune structurală de oțel laminată la cald cu două flanșe conectate printr-o bandă centrală. Secțiunea este formată direct prin laminare la temperatură ridicată, mai degrabă decât prin sudarea unor plăci de oțel separate.
Geometria în formă de I oferă rezistență la încovoiere prin flanșe, în timp ce banda conectează secțiunea și suportă forțele tăietoare. Este furnizat în mod obișnuit pentru structurile fabricii, platforme, baze de echipamente, rafturi pentru țevi și alte structuri de oțel.
Rongheng furnizează grinzi în I laminate la cald Q235B și Q355B în dimensiuni comune de la 10# la 63#, cu lungimi standard de 6 m, 9 m și 12 m. Tăierea cu lungime fixă și alte procesări pot fi aranjate în funcție de cerințele proiectului.
| Articol | Caietul de sarcini |
|---|---|
| Produs | I-Beam laminat la cald |
| Calitatea oțelului | Q235B, Q355B |
| Gama de dimensiuni | 10#–63# |
| Tipuri comune | seria a/b |
| Lungime standard | 6 m / 9 m / 12 m |
| Tăiere cu lungime fixă | Disponibil |
| Suprafaţă | Negru laminat la cald |
| Prelucrare | Tăiere, găurire, teșire, îndreptare, debavurare |
| Baza standard din oțel | GB/T 706-2016 |
| Alte standarde | Cerințele ASTM/EN pot fi discutate |
| Formular de aprovizionare | Stoc sau producție conform cerințelor |
Secțiunile solicitate frecvent includ 12.6#, 14#, 16#, 18#, 20a#, 25a# și 32a#. Dimensiunile exacte ale secțiunii, lățimea flanșei, grosimea benzii și greutatea teoretică depind de denumirea secțiunii selectate.
Dimensiunea corectă a I Beam depinde de cerințele structurale mai degrabă decât de preț sau disponibilitate. Lucrarea, sarcina aplicată, starea suportului, distanța, metoda de conectare și deformarea admisă trebuie luate în considerare înainte de selectarea secțiunii.
O deschidere mai mare, o încărcare concentrată a echipamentului sau o distanță mai mare între suporturi pot necesita o secțiune mai mare. Proiectarea structurală poate necesita, de asemenea, să ia în considerare stabilitatea laterală și funcționalitatea pe lângă îndoire și forfecare.
Când desenul structural specifică deja numărul grinzii, comanda ar trebui să urmeze secțiunea specificată, mai degrabă decât să permită înlocuirea pe baza dimensiunilor similare sau a stocului disponibil.
Grinzile I și grinzile H au geometrie și proprietăți de secțiune transversală diferite. Grinzile tradiționale I au în general flanșe mai înguste și suprafețe interioare înclinate, în timp ce grinzile H au în general flanșe mai largi.
Grinzile I sunt utilizate în mod obișnuit ca elemente de îndoire, în timp ce grinzile H sunt frecvent selectate pentru stâlpi și cadre structurale mai grele. Aceasta este doar o distincție generală; secțiunea reală ar trebui să fie determinată de proiectul structural.
O grindă I nu trebuie înlocuită cu o grindă H pur și simplu pentru că cele două secțiuni par similare sau una este mai ușor disponibilă.
Q235B este utilizat în mod obișnuit pentru grinzile, platformele, suporturile de echipamente și fabricarea generală a structurilor în care secțiunea selectată îndeplinește condițiile de sarcină necesare.
Q355B oferă o rezistență mai mare a materialului și poate fi specificat pentru aplicații structurale mai grele acolo unde designul o cere.
O calitate superioară de oțel nu face automat adecvată o secțiune mai mică. Dacă gradul este schimbat pentru a reduce greutatea oțelului, proiectul structural trebuie verificat din nou pentru rezistență, deformare și stabilitate.
Grinda este formată direct printr-o serie de operații de laminare la cald:
Tagle de oțel → încălzire → laminare grosieră → laminare intermediară → laminare de finisare → dimensionare → îndreptare → tăiere → inspecție → grupare
Trecerile succesive de laminare stabilesc banda și flanșele și aduc secțiunea la dimensiunile necesare. După rulare, grinda este verificată pentru dimensiuni, dreptate și starea suprafeței.

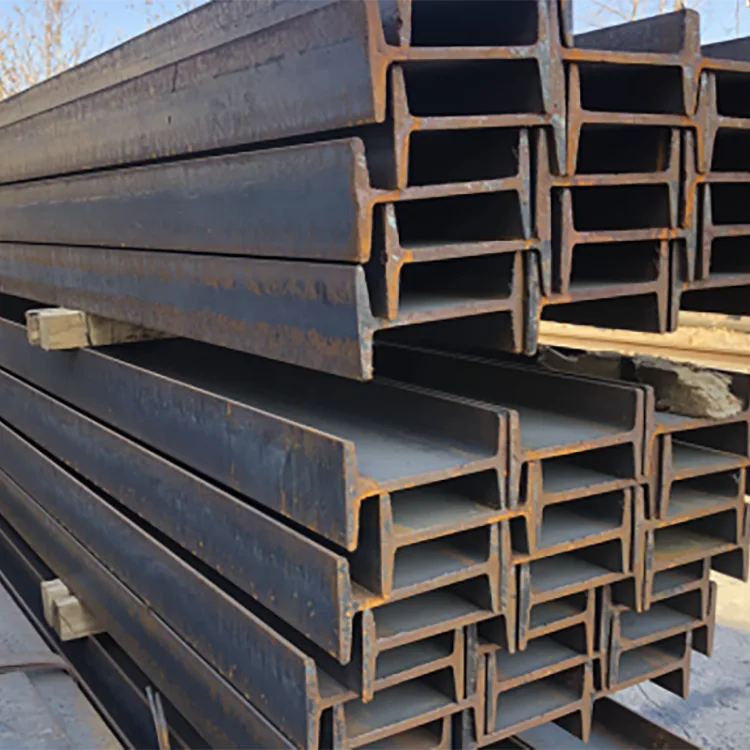

Solagul întunecat al morii care se găsește în mod normal pe oțelul negru laminat la cald este o suprafață de producție formată în timpul laminarii și nu trebuie confundată cu rugina atmosferică.
Geometria de bază a benzii și a flanșei este produsă în timpul rulării, astfel încât clientul primește o secțiune structurală finită mai degrabă decât plăci separate care trebuie să fie fabricate într-un element în formă de I.
Acest lucru simplifică tăierea și fabricarea ulterioară și evită utilizarea unei suduri longitudinale pentru a crea secțiunea de bază a grinzii. Secțiunile laminate consistente fac, de asemenea, planificarea materialelor și desenele de fabricație mai ușor de coordonat pe proiecte de loturi.
Grinda în I laminată la cald este utilizată în principal acolo unde secțiunea în I oferă un element de îndoire structural adecvat.
Pentru aplicațiile de mașini, selecția fasciculului trebuie să ia în considerare mai mult decât greutatea totală a echipamentului. Intervalul de sprijin, punctele de montare, distribuția sarcinii, vibrațiile și încărcarea repetată pot afecta secțiunea necesară.
Pentru proiectele de mașini furnizate, grinzile de 14#–20# I au fost utilizate pentru bazele echipamentelor și fabricarea suportului.

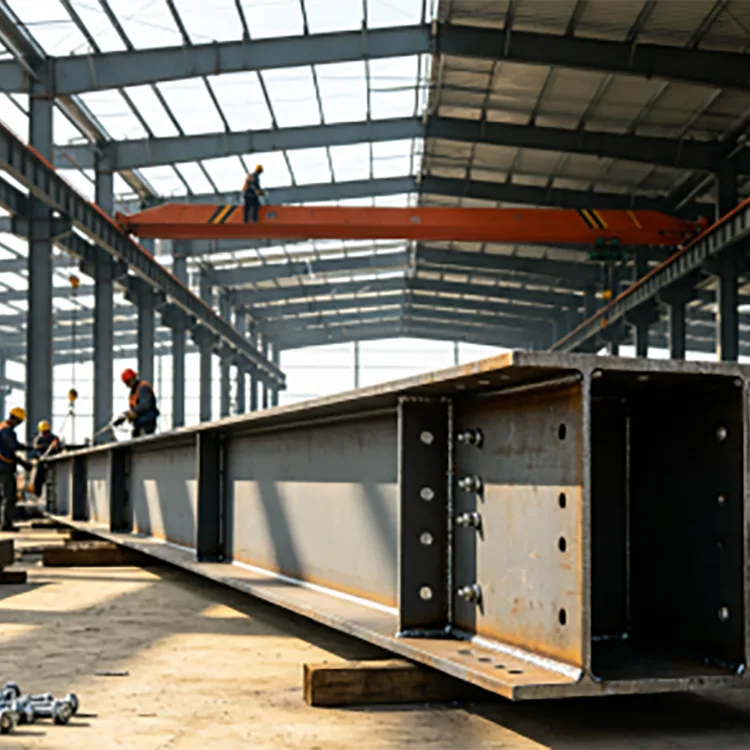

Pentru construcția fabricii, au fost furnizate grinzi de 16#–25# Q235B I pentru grinzile legate de acoperiș, elementele de platformă și structurile de susținere.
Dimensiunile secțiunilor consistente sunt importante pentru fabricarea în serie, deoarece grinzile trebuie să se alinieze cu plăcile de conectare și elementele structurale adiacente în timpul instalării.
I-Beam laminat la cald este furnizat ca oțel negru laminat la cald, fără un strat de protecție împotriva coroziunii.
Pentru aplicații uscate în interior, suprafața neagră poate fi utilizată atunci când proiectul nu necesită protecție suplimentară împotriva coroziunii. Pentru oțel exterior expus, vopsirea, galvanizarea la cald sau un alt sistem de acoperire adecvat poate fi specificat în funcție de mediul de service.
Acolo unde este necesară galvanizarea, tăierea, găurirea și alte lucrări de fabricație ar trebui, de preferință, să fie finalizate înainte de procesul de galvanizare. Acest lucru reduce cantitatea de oțel expus care altfel ar necesita reparații după procesare.
Rongheng poate aranja procesarea conform desenului proiectului, inclusiv:
Pentru comenzi mari, clienții pot furniza o listă de tăiere și desene de fabricație înainte de producție. Acest lucru permite ca lungimile grinzilor și cerințele de prelucrare să fie coordonate cu dimensiunile de instalare.
Inspecția se concentrează pe calitatea materialului, denumirea secțiunii și dimensiunile finite.
Certificatele de materiale și înregistrările de inspecție convenite pot fi furnizate în conformitate cu cerințele proiectului. Inspecția terță parte poate fi, de asemenea, aranjată atunci când este specificat în contract.
Comenzile de oțel pot fi decontate prin greutatea reală sau greutatea teoretică conform contractului de cumpărare.
Greutatea reală se bazează pe masa măsurată a materialului livrat. Greutatea teoretică este calculată din greutatea unitară publicată a secțiunii selectate și lungimea acestuia furnizată.
De exemplu, o grindă cu o unitate teoretică de greutate de 20 kg/m și o lungime de 12 m are o greutate teoretică de 240 kg.
Pentru comenzile în vrac, metoda de decontare trebuie confirmată înainte de producție și expediere.
Un proiect de fabrică din nordul Chinei a folosit 16#–25# Q235B I-Laminat la cald pentru grinzile, platformele și structurile de susținere legate de acoperiș. Materialul a fost furnizat în loturi cu verificări de secțiune și dimensionale finalizate înainte de fabricare.
Un producător de mașini a folosit grinzi de 14#–20# I pentru bazele echipamentelor și structurile de susținere. Grinzile au fost tăiate și fabricate conform dimensiunilor necesare suportului înainte de tratarea suprafeței.
Pentru un proiect de infrastructură din Asia de Sud-Est, s-au furnizat grinzi Q355B I pentru structura plantelor și structurile de susținere a conductelor. Comanda a inclus sortarea, consolidarea pachetului și documentația de export pentru transportul containerelor.

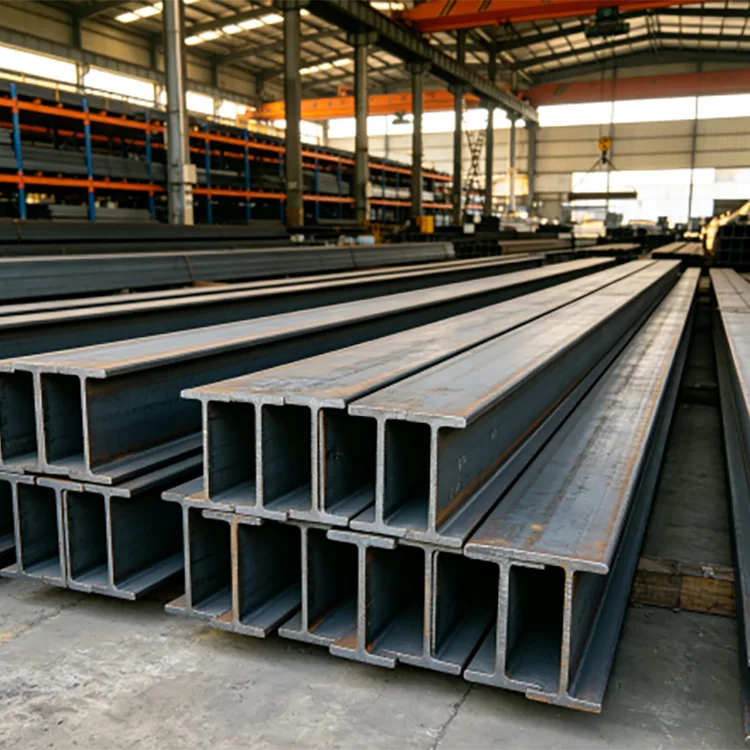

Lanțul de aprovizionare al Rongheng are sediul în Tianjin Daqiuzhuang, cu acces la oțel laminat la cald, depozitare, procesare și logistică de export.
Secțiunile comune I Beam de la 10# la 63# pot fi aranjate în funcție de stocul și cererea proiectului. Q235B și Q355B sunt disponibile pentru diferite cerințe structurale, în timp ce tăierea cu lungime fixă și procesarea convenită pot fi coordonate înainte de expediere.
Pentru comenzile de peste mări, sortarea materialelor, împachetarea, încărcarea containerelor și documentația de export pot fi, de asemenea, coordonate în funcție de cerințele de expediere.

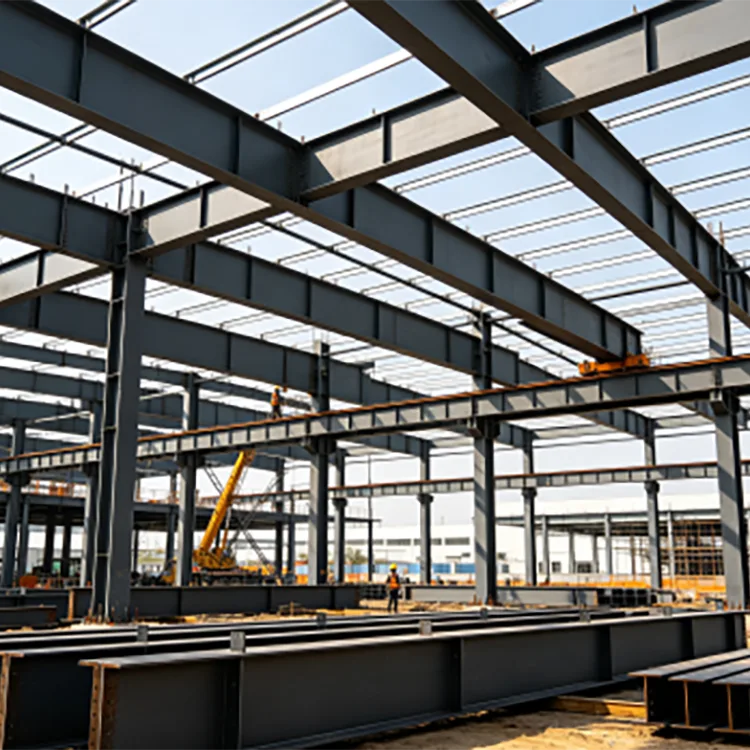

Este folosit în mod obișnuit pentru grinzi de fabrică, structuri de acoperiș și platforme, baze de echipamente, rafturi de țevi, structuri de depozit și alte structuri de oțel.
Nu. Geometria flanșei și proprietățile secțiunii lor sunt diferite. O grindă I nu trebuie înlocuită cu o grindă H fără a verifica cerințele structurale.
Nici unul nu este universal mai bun. Secțiunea corespunzătoare depinde de deschidere, încărcare, proprietățile secțiunii, condițiile de sprijin și proiectarea structurală.
Q235B și Q355B sunt principalele calități furnizate. Alte note pot fi discutate atunci când proiectul solicită.
Intervalul de dimensiuni obișnuit este 10#–63#, inclusiv secțiunile din seria a/b. Dimensiunile exacte și greutatea unității teoretice depind de denumirea secțiunii selectate.
Da. Lungimile standard includ 6 m, 9 m și 12 m, iar tăierea cu lungime fixă poate fi aranjată în funcție de cerințele proiectului.
Da. Găurirea, tăierea, teșirea, îndreptarea și debavurarea pot fi aranjate conform desenelor și cerințelor de prelucrare convenite.

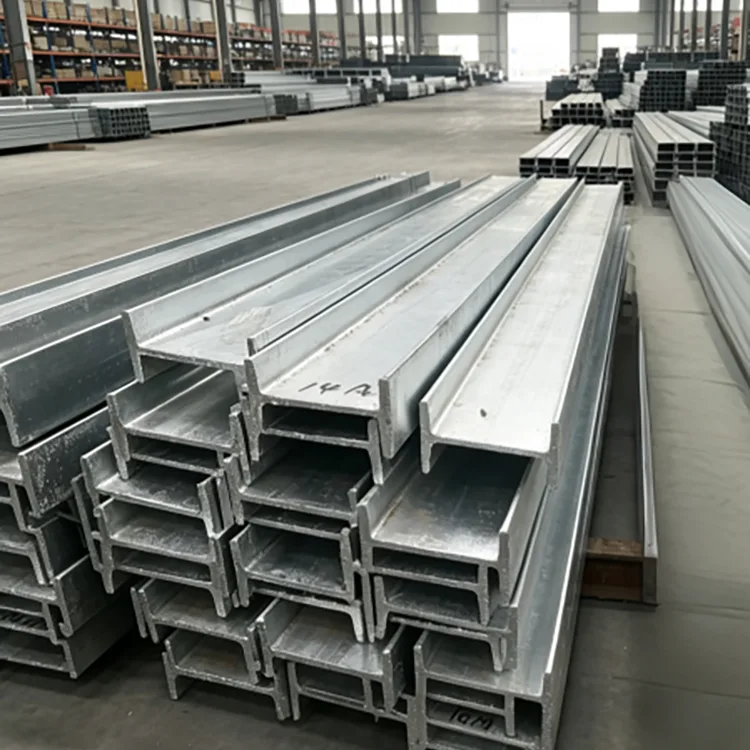

Da. Grinda poate fi fabricată mai întâi și apoi galvanizată la cald atunci când este necesară o protecție suplimentară împotriva coroziunii pentru medii exterioare sau umede.
Nu automat. O modificare a calității oțelului trebuie verificată în raport cu sarcina structurală, dimensiunea secțiunii și cerințele de proiectare.
Greutatea teoretică se calculează în mod normal din greutatea unitară publicată a secțiunii selectate înmulțită cu lungimea acesteia. Decontarea cu greutatea reală poate fi utilizată și atunci când este specificat în contract.
Certificatele de materiale și înregistrările de inspecție convenite pot fi furnizate conform cerințelor proiectului. O inspecție terță parte poate fi, de asemenea, aranjată atunci când este necesar.
Da. Furnizarea secțiunilor de oțel, tăierea cu lungime fixă, procesarea convenită, împachetarea, documentația de inspecție, încărcarea containerelor și documentația de export pot fi coordonate pentru comenzile internaționale.
