Teava spiralata galvanizata la cald

Motivul principal pentru a utiliza o țeavă de oțel spirală este capacitatea sa de a combina un diametru mare de curgere cu producția practică de secțiuni de perete mai grele. Banda de oțel este formată continuu într-o secțiune cilindrică și sudată de-a lungul unei cusături spiralate. După sudare și finisare dimensională, țeava completă poate fi galvanizată la cald pentru a oferi protecție împotriva coroziunii pe suprafețele interioare și exterioare.

Această construcție face ca conducta să fie deosebit de potrivită pentru conducte de apă cu diametru mare, sisteme de drenaj, lucrări de fundație și piloți, linii de fluide industriale și conducte de oțel expuse. Pentru proiectele în care conducta va rămâne în aer liber, subteran sau într-un mediu umed, acoperirea galvanizată oferă o barieră suplimentară împotriva umidității și coroziunii.

Pentru achizițiile de inginerie, punctele importante nu sunt doar diametrul conductei și grosimea peretelui. Cumpărătorii ar trebui să confirme, de asemenea, calitatea oțelului, cerințele de inspecție a sudurii, specificațiile de galvanizare, lungimea țevii, pregătirea capătului și dacă țeava finită are nevoie de flanșe sau altă fabricație înainte de expediere.

De ce să folosiți o țeavă spiralată de oțel pentru proiecte cu diametru mare?

Formarea în spirală permite producerea unor diametre mari de țevi din bandă de oțel, menținând în același timp o structură cilindrică continuă. Secțiunea rezultată este potrivită pentru aplicații care necesită o capacitate mare de debit sau dimensiuni exterioare mari.

Procesul de sudare cu arc scufundat pe două fețe asigură o penetrare controlată a sudurii și o cusătură consistentă de-a lungul țevii. Pentru aplicații de presiune sau structurale, cerințele de inspecție a sudurii și de testare hidrostatică ar trebui specificate în funcție de proiect, mai degrabă decât să se bazeze doar pe aspectul conductei.

Pentru conductele îngropate, peretele conductei trebuie, de asemenea, selectat în funcție de presiunea internă, încărcarea exterioară a solului, sarcina de trafic, adâncimea de instalare și posibila mișcare a solului. Un diametru mai mare nu înseamnă automat o presiune mai mare, așa că diametrul și grosimea peretelui trebuie selectate împreună.

Specificatii tehnice

Galvanizarea vine după formarea și sudarea țevilor

Secvența de fabricație contează pentru acest produs. Conducta spirală este formată și sudată mai întâi, apoi pregătită pentru galvanizarea la cald. Acest lucru permite țevii finite, inclusiv corpul țevii sudate și suprafețele interioare și externe accesibile, să primească protecție împotriva coroziunii după finalizarea operațiunilor principale de formare.

Ruta tipică de producție este:

Bandă de oțel laminată la cald → Inspecție de intrare → Formare spirală → Sudare cu arc scufundat pe două fețe → Tăiere și dimensionare → Finisare finală → Pretratarea suprafeței → Galvanizare la cald → Răcire și finisare → Inspecție → Ambalaj de protecție

În timpul pretratării, degresarea, decaparea și activarea îndepărtează uleiul, rugina și oxizii de suprafață. Țeava pregătită este apoi scufundată în zinc topit la aproximativ 450°C. După retragere și răcire, suprafața galvanizată este verificată pentru starea acoperirii, acoperirea și defecte vizibile.

Pentru țevile cu diametru mare, etapa de galvanizare necesită o atenție deosebită la uniformitatea acoperirii și la scurgerea zincului din interiorul țevii. Capetele conductelor, deschiderile și zonele fabricate trebuie, de asemenea, verificate înainte de expediere.

Selectarea stratului de zinc în funcție de mediu

Nu există o singură grosime de acoperire cu zinc potrivită pentru fiecare proiect.

Pentru alimentarea municipală convențională cu apă, drenaj și servicii generale în aer liber, intervalul standard de 80–150 g/m² poate fi luat în considerare acolo unde sarcina de coroziune a mediului este moderată.

Pentru ape uzate, împrejurimi industriale, locuri umede și aplicații care necesită o protecție mai lungă la coroziune, 180–275 g/m² pot fi specificate acolo unde este compatibil cu cerințele de acoperire a proiectului.

Pentru proiectele de coastă expuse pulverizării sărate, ar trebui luat în considerare un sistem mai greu de zinc împreună cu categoria de mediu reală, condițiile de drenaj și durata de viață proiectată. Galvanizarea poate reduce semnificativ coroziunea, dar selecția acoperirii nu trebuie tratată ca un substitut pentru evaluarea coroziunii specifice proiectului.

Q235B sau Q355B?

Q235B este potrivit pentru multe conducte municipale convenționale, sisteme de drenaj și structuri generale din oțel unde sarcina de proiectare este moderată.

Q355B este mai potrivit atunci când este necesară o rezistență structurală mai mare, cum ar fi lucrări grele de fundație, sarcini structurale mai mari, condiții de instalare solicitante sau proiecte în care proiectul ingineresc specifică oțel cu rezistență mai mare.

Pentru aplicațiile de piloți și fundații, cumpărătorii ar trebui să furnizeze sarcina necesară, metoda de instalare și grosimea peretelui, mai degrabă decât să selecteze gradul numai în funcție de diametrul țevii.

Grosimea peretelui ar trebui să respecte starea de lucru

Un perete de 3–6 mm poate fi potrivit pentru multe aplicații de conducte supraterane sau convenționale atunci când presiunea și sarcinile externe sunt moderate.

Pentru conducte îngropate, lucrări de fundație, zone cu trafic intens sau aplicații expuse la sarcini externe semnificative, pot fi necesare secțiuni mai groase. Gama de producție de 3–20 mm permite ca grosimea peretelui să fie adaptată designului.

Pentru transmiterea apei pe distanțe lungi, specificația ar trebui să includă în mod normal:

Diametrul nominal + grosimea peretelui + calitatea oțelului + presiunea de proiectare + lungimea țevii + tratamentul final + cerințele de inspecție

Acest lucru oferă producătorului suficiente informații pentru a cita conducta corectă în loc să furnizeze doar un diametru nominal.

Unde este folosită țeavă de oțel spiralată galvanizată la cald

Apă municipală și canalizare

Folosit pentru transportul apei urbane, drenarea apelor pluviale și renovarea conductelor. Diametrele mari ajută la gestionarea debitelor mari, în timp ce suprafața galvanizată oferă protecție suplimentară împotriva coroziunii în medii expuse sau umede.

Tratarea apelor uzate

Potrivit pentru transportul apelor uzate și conductele asociate ale instalației, unde umiditatea și contaminanții corozivi pot scurta durata de viață a oțelului neprotejat.

Fundații de pod și piloni

Conducta spirală cu diametru mare poate fi utilizată pentru piloți de fundație, suport de maluri și alte aplicații structurale în care dimensiunea secțiunii și grosimea peretelui sunt determinate de sarcina tehnică și de condițiile de instalare.

Sisteme industriale de fluide

Folosit pentru fluide de proces industrial și conducte auxiliare în cazul în care proiectul permite oțel galvanizat și mediul chimic este compatibil cu sistemul de protecție cu zinc.

Oțel în aer liber și de coastă

Se aplică conductelor expuse, sistemelor de susținere de coastă și conductelor legate de energia eoliană. În mediile cu pulverizare de sare, poate fi necesară o acoperire cu zinc mai grea sau un sistem suplimentar de protecție împotriva coroziunii.

Încălzire la presiune joasă și aplicații legate de gaz

Poate fi luat în considerare pentru sistemele auxiliare adecvate de joasă presiune atunci când standardul aplicabil al proiectului, compatibilitatea medie și cerințele de presiune permit conducta spiralată galvanizată. Serviciul de gaz trebuie să respecte întotdeauna standardul specificat pentru conducte de gaz, mai degrabă decât să se bazeze doar pe galvanizare.

Selecția proiectelor: greșeli comune de achiziție

Pentru un proiect standard de apă municipală sau de drenaj, Q235B cu un strat de zinc convențional și grosimea peretelui de 3–6 mm poate oferi un punct de plecare practic. Selecția finală ar trebui să urmeze proiectarea hidraulică și structurală.

Pentru ape uzate și medii industriale, luați în considerare acoperirea cu zinc mai grea în intervalul 180-275 g/m² și măriți grosimea peretelui acolo unde solicitările externe sau de presiune o necesită.

Pentru locații de coastă și cu pulverizare de sare, nu specificați pur și simplu o țeavă galvanizată standard. Categoria de coroziune, acoperirea cu zinc, sistemul de acoperire suplimentar și durata de viață estimată ar trebui revizuite împreună.

Pentru piloți de poduri, structuri de pe malul râului și lucrări de fundație, Q355B și secțiunile de perete mai grele pot fi selectate atunci când proiectul structural este necesar. Q345B poate fi disponibil și pentru proiecte care solicită în mod special acel grad.

Pentru transmisia de înaltă presiune sau pe distanțe lungi, specificați NDT sudură, testarea hidrostatică, toleranța dimensională și pregătirea finală în comanda de achiziție. Aceste cerințe sunt mai importante decât utilizarea unei descrieri generice, cum ar fi „țeavă spiralată de rezistență”.

Ce ar trebui verificat înainte de expediere?

O inspecție profesională pentru țeava spiralată galvanizată la cald ar trebui să acopere mai mult decât suprafața de zinc.

Informațiile despre calitatea oțelului și căldura trebuie verificate în raport cu certificatul de material. Diametrul conductei, grosimea peretelui, rotunjimea, lungimea și starea capătului trebuie apoi verificate în raport cu specificațiile de achiziție.

Sudura în spirală este un alt punct critic de inspecție. În funcție de proiect, pot fi incluse inspecția vizuală, testarea cu ultrasunete, testarea radiografică și testarea hidrostatică. Pentru conductele sub presiune, metoda de inspecție și criteriile de acceptare trebuie convenite înainte de producție.

Suprafața galvanizată trebuie verificată pentru acoperirea acoperirii, zonele goale vizibile, acumularea excesivă de zinc și deteriorarea la manipulare. Dacă conducta va fi tăiată, teșită sau sudată după galvanizare, zonele de zinc afectate trebuie reparate folosind un sistem adecvat bogat în zinc.

Fabricare la comandă pentru aprovizionarea proiectelor

Țeava poate fi furnizată ca lungimi drepte standard sau prelucrată conform desenului de instalare.

Prelucrarea disponibilă include tăierea cu lungime fixă, teșirea capătului țevii, sudarea flanșelor, închiderea capătului, șlefuirea și tratament suplimentar de protecție împotriva coroziunii. Pentru proiectele care utilizează secțiuni de țevi prefabricate, furnizarea de desene înainte de producție ajută la reducerea tăierii și sudării pe teren.

Pentru comenzile în vrac, cumpărătorii pot specifica, de asemenea, diferite diametre, grosimi de perete și lungimi în cadrul aceluiași program de proiect. Acest lucru este util pentru pachetele de conducte municipale în care liniile principale, liniile secundare și secțiunile structurale necesită specificații diferite.

Durata de viață depinde de acoperire și expunere

Galvanizarea la cald poate prelungi substanțial perioada de protecție la coroziune în comparație cu oțelul neprotejat, dar durata de viață este controlată de mediu, acoperirea cu zinc, chimia apei, starea solului, daune mecanice și întreținere.

Ca referință generală pentru gama de produse furnizate, durata de viață estimată poate ajunge la peste 20 de ani în condiții interioare, în timp ce aplicațiile în aer liber, îngropate și pentru apă uzată sunt de obicei considerate în intervalul de 10-15 ani în condiții adecvate. Proiectele expuse la pulverizare puternică de sare sau la substanțe chimice agresive ar trebui să utilizeze o evaluare a coroziunii specifică proiectului, mai degrabă decât să se bazeze pe un număr fix al duratei de viață.

Ambalaj pentru țeavă cu diametru mare

Țevile spiralate mari necesită ambalaj care să protejeze atât corpul țevii, cât și suprafața galvanizată în timpul manipulării și transportului.

Capetele țevilor pot fi protejate cu apărătoare sau inele de protecție, în timp ce țevile grupate sunt asigurate cu curele de oțel și separate sau amortizate acolo unde este necesar pentru a reduce impactul și deteriorarea suprafeței. Pentru expedierile de export, se pot adăuga ambalaje impermeabile și aranjamente stabile de încărcare conform metodei de expediere.

FAQ

Î1: Care este diferența dintre țeava spiralată galvanizată la cald și o țeavă spirală obișnuită anticorozivă?

R: O țeavă anticoroziune obișnuită se bazează în mod normal pe un sistem de acoperire extern, în timp ce o țeavă spiralată galvanizată la cald folosește un strat de zinc lipit metalurgic pentru protecția împotriva coroziunii. Sistemul adecvat depinde dacă conducta este expusă, îngropată, scufundată sau utilizată cu un anumit fluid.

Î2: Puteți fabrica țevi spiralate de oțel DN200–DN3000?

A: Da. Gama furnizată este DN200–DN3000, cu grosimi de perete de la 3,0–20 mm. Diametrele non-standard, grosimile peretelui și lungimile fixe pot fi discutate în funcție de desene și cerințele proiectului.

Î3: Se poate folosi țeava spiralată galvanizată în subteran?

R: Poate fi luat în considerare pentru aplicații îngropate adecvate, dar trebuie evaluate chimia solului, umiditatea, drenajul, încărcarea externă și cerințele de acoperire. Pentru condiții de sol agresive, poate fi necesar un sistem suplimentar de protecție împotriva coroziunii.

Î4: Este sudarea în spirală potrivită pentru serviciul sub presiune?

R: Țevile sudate în spirală pot fi fabricate pentru aplicații cu presiune atunci când calitatea oțelului, grosimea peretelui, procesul de sudare și cerințele de inspecție sunt specificate în mod corespunzător. Pentru conductele sub presiune, testele NDT de sudură și hidrostatice trebuie confirmate în specificația de achiziție.

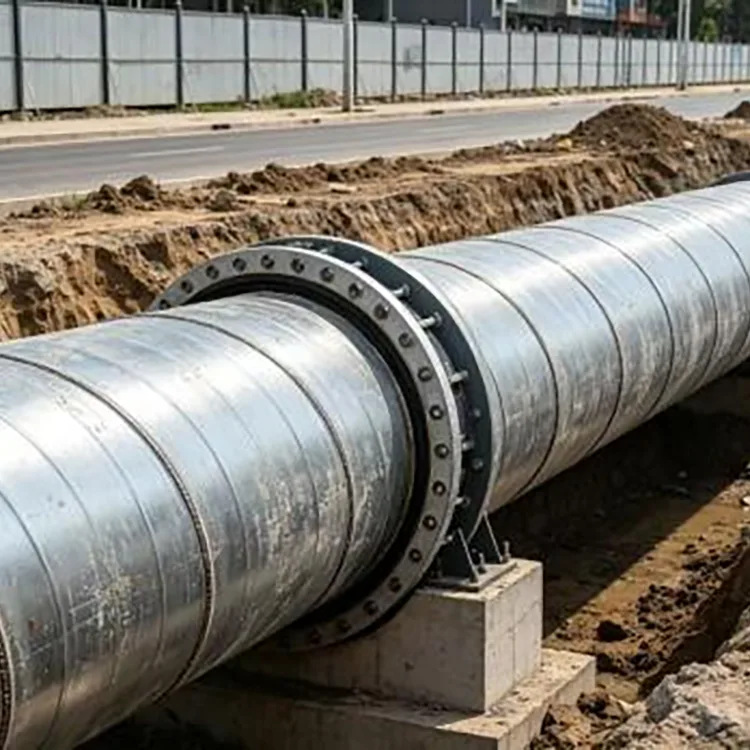

Q5: Țeava poate fi furnizată cu flanșe?

A: Da. Sudarea flanșelor, teșirea, tăierea pe lungime fixă ​​și alte tratamente de capăt pot fi aranjate înainte de expediere conform desenelor.

Î6: Ce acoperire de zinc ar trebui selectată pentru proiectele de coastă?

R: O acoperire mai grea în intervalul 180–275 g/m² poate fi luată în considerare pentru mediile cu coroziune mai mare, dar proiectele de coastă ar trebui evaluate în funcție de expunerea reală la pulverizare de sare și durata de viață necesară. Acoperirea suplimentară poate fi adecvată pentru condiții severe.

Î7: Q235B și Q355B pot fi amestecate într-o singură comandă?

A: Da. Pot fi furnizate diferite calități de oțel în funcție de proiectul structural sau al conductei. Fiecare specificație trebuie să fie clar identificată în comanda de achiziție și în documentația materialului.

Î8: Ce documente pot fi furnizate pentru comenzile de export?

R: Certificatele de materiale, înregistrările de inspecție și alte documente de calitate pot fi furnizate în conformitate cu cerințele comenzii și ale proiectului. Inspecția terță parte poate fi, de asemenea, aranjată atunci când este solicitată de cumpărător.

Aprovizionare în vrac și asistență pentru proiecte

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. acceptă comenzi în vrac de țevi de oțel sudate în spirală pentru proiecte municipale, de infrastructură, industriale și de peste mări. Cumpărătorii pot furniza programul conductelor, desenele sau o listă simplă de specificații pentru cotare.

Pentru comenzile de proiect, domeniul de aprovizionare poate include selecția calității oțelului, dimensionarea țevilor, producția cu lungime fixă, inspecția sudurii, galvanizarea, procesarea finală, ambalarea și coordonarea expedierii. Acest lucru este deosebit de util atunci când mai multe specificații de conducte trebuie livrate în cadrul unui program de proiect.
