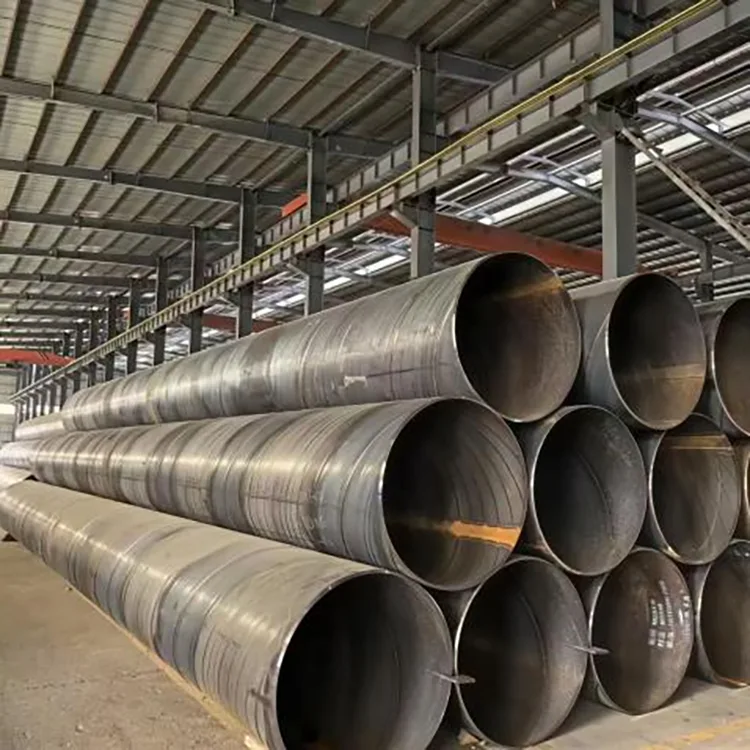

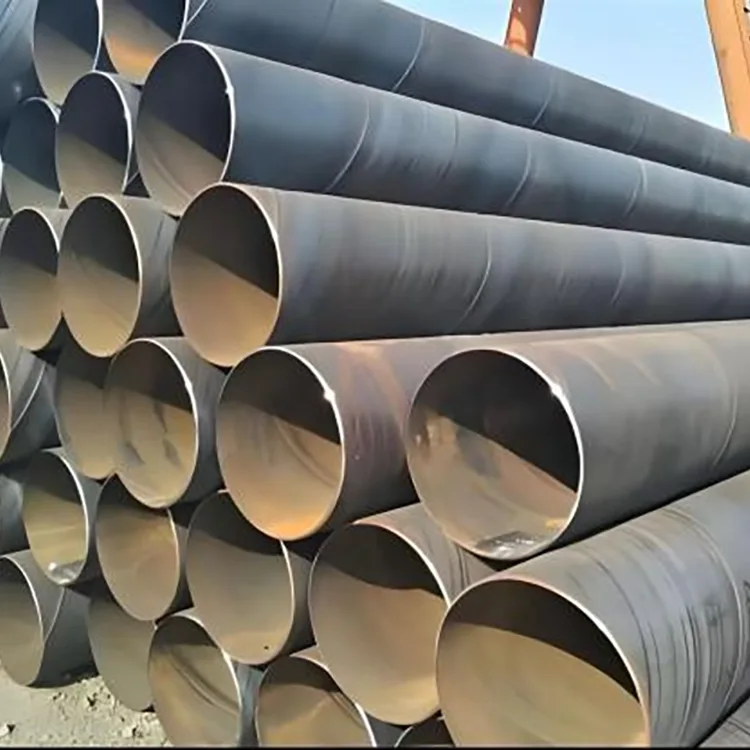

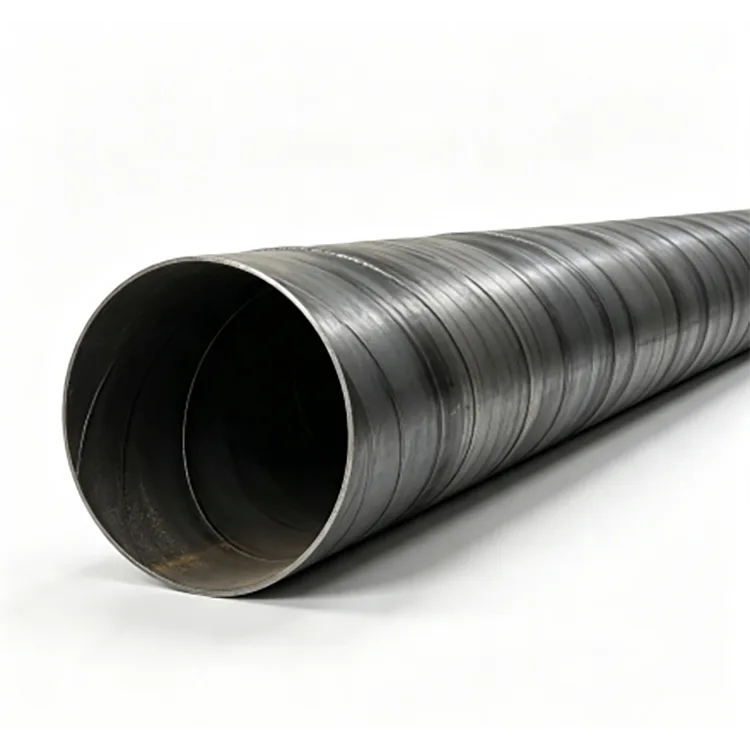

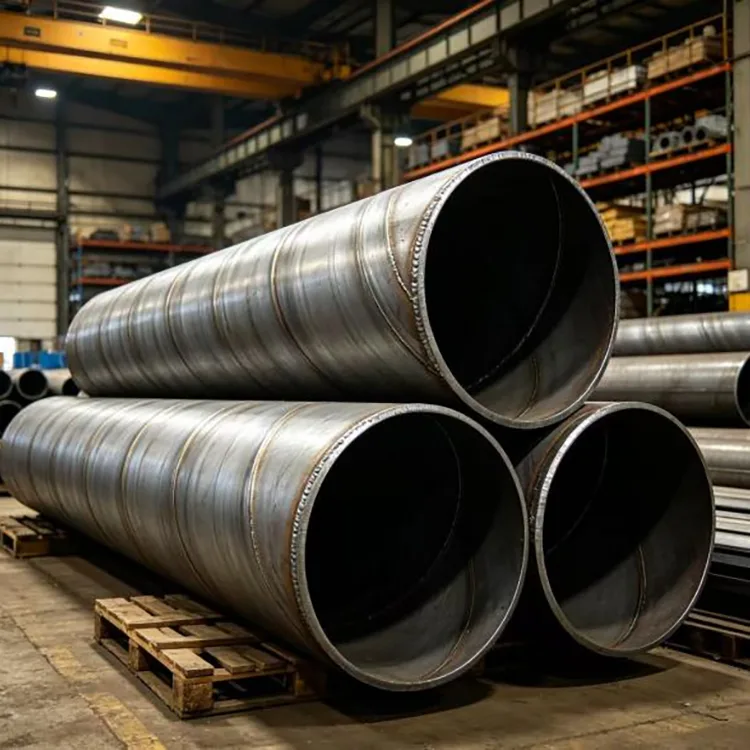

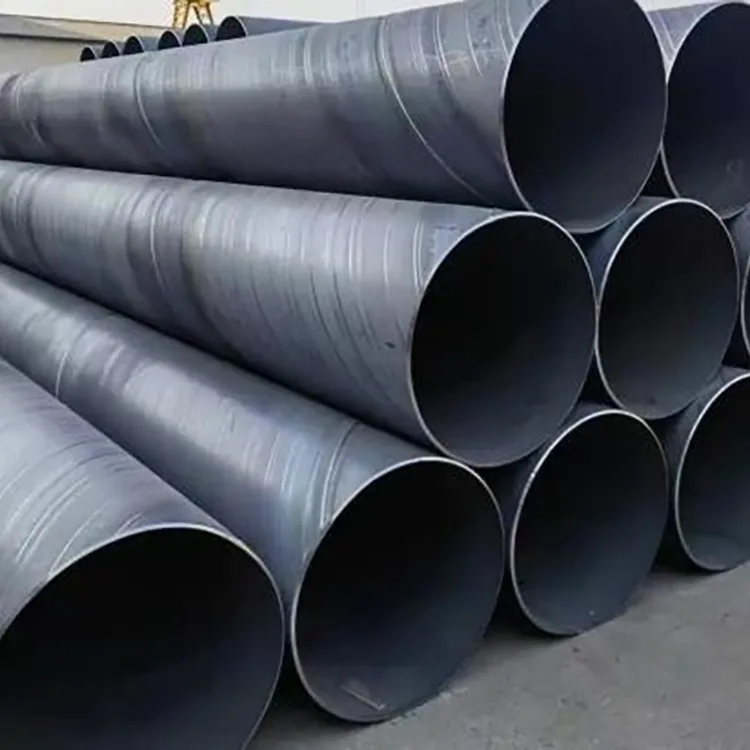

Teava de otel sudata in spirala

Pentru conductele cu diametru mare, cel mai mic preț de achiziție nu este întotdeauna cel mai mic cost al proiectului. Grosimea peretelui, calitatea sudurii, precizia dimensională, protecția împotriva coroziunii și înregistrările de inspecție afectează toate instalarea, performanța presiunii și întreținerea pe termen lung.

Țeava de oțel sudată în spirală Rongheng este produsă din benzi de oțel laminate la cald prin formare spirală CNC și sudare automată cu arc scufundat pe două fețe. Gama de diametre disponibilă este de 219–3.620 mm, cu grosimi ale peretelui de la 6–30 mm. Opțiunile de materiale includ Q235B, Q355B și L245–L485, acoperind aplicații comune municipale, structurale, piloți, transportul apei și conducte.

Fiecare comandă de producție urmează un proces de inspecție definit care acoperă materia primă, formare, sudare, dimensiuni, calitatea sudurii, testare hidrostatică și starea suprafeței finisate. Pentru proiectele care necesită protecție suplimentară, conducta poate fi furnizată cu sisteme anticorozive personalizate, cum ar fi 3PE sau acoperire epoxidica cu gudron de cărbune, în funcție de mediul de service.

Accentul este simplu: furnizați grosimea de perete și materialul specificat, documentați inspecțiile necesare și furnizați capete ale conductelor și condiții de acoperire care pot fi utilizate direct la fața locului.

Caracteristici cheie

Gama de diametre mari pentru conducte de infrastructură

Construcția sudată în spirală este potrivită în special pentru țevi de diametru mare, deoarece benzile de oțel pot fi formate continuu într-o gamă largă de diametre de țevi.

Rongheng furnizează țevi de la 219 mm la 3.620 mm OD, cu grosimea peretelui de 6–30 mm ca gamă de producție standard. Sunt disponibile lungimi fixe de 6 m, 9 m și 12 m, în timp ce lungimi nestandard și grosimi speciale de perete pot fi produse conform desenelor și specificațiilor proiectului.

Sudarea cu arc scufundat pe două fețe

Țeava este fabricată folosind sudarea automată cu arc scufundat pe două fețe. Procesul de formare și sudare este controlat pentru a menține o geometrie constantă a țevii și calitatea sudurii pe toată lungimea producției.

Sudarea interioară și exterioară se efectuează pentru a obține o penetrare adecvată a sudurii și o îmbinare sudată consistentă. Inspecția sudurii este încorporată în procesul de control al calității producției, mai degrabă decât să se bazeze doar pe inspecția vizuală după fabricație.

Grosimea peretelui și performanța presiunii stabile

Pentru proiectele de apă îngropată, drenaj și conducte sub presiune, grosimea peretelui este o specificație cheie de achiziție. Numai diametrul nominal nu determină dacă o țeavă este potrivită pentru aplicare.

Rongheng controlează grosimea peretelui în raport cu specificațiile aplicabile și poate documenta rezultatele materialelor, dimensionale și inspecției pentru acceptarea proiectului. Cumpărătorii pot specifica, de asemenea, toleranța la grosimea peretelui, inspecția sudurii și cerințele de testare hidrostatică în contractul de cumpărare.

Protecție împotriva coroziunii pentru diferite medii

Țeava de oțel sudată în spirală goală poate fi utilizată acolo unde proiectul oferă propriul înveliș sau acolo unde mediul de service nu necesită protecție suplimentară împotriva coroziunii.

Pentru conducte îngropate, zone umede, sol salin sau proiecte de coastă, Rongheng poate furniza diferite sisteme externe de protecție împotriva coroziunii. Acoperirea 3PE, acoperirea cu gudron de cărbune epoxidic și alte sisteme specificate pot fi selectate în funcție de condițiile solului, mediul transportat, durata de viață și cerințele proiectului.

Pentru țeava acoperită cu 3PE, specificația de producție furnizată poate include cerințe precum:

● Rezistența la exfoliere: ≥50 N/cm

● Aderență: ≥8 MPa

Sistemul de acoperire adecvat ar trebui să fie confirmat în raport cu specificațiile proiectului, mai degrabă decât selectat numai după diametrul țevii.

Teșire la capăt pentru sudarea pe șantier

Capetele țevilor pot fi prelucrate cu dimensiuni controlate de teșire pentru a se potrivi cu procedura de sudare a clientului și cerințele de îmbinare pe teren.

Pregătirea finală poate include:

● Teșire standard

● Finisare finală

● Debavurare

● Corecție dimensională

● Pregătire specială a capătului conform desenelor

Acest lucru reduce cantitatea de pregătire necesară înainte de sudarea îmbinării pe teren, în special pentru instalarea conductelor cu diametru mare.

Specificatii tehnice

Procesul de fabricație

Procesul de producție este organizat în jurul punctelor care afectează cel mai direct calitatea țevilor cu diametru mare.

1. Inspecția benzilor de oțel laminate la cald

Banda de oțel de intrare este verificată în raport cu gradul de material și specificațiile de producție necesare înainte de formare. Documentația materialului poate fi furnizată pentru trasabilitatea proiectului.

2. Nivelare și pregătire

Banda de oțel este nivelată înainte de a intra în procesul de formare. Pregătirea corectă a benzii ajută la menținerea condițiilor de formare și a geometriei țevii consistente.

3. Formare în spirală CNC

Banda este formată continuu în diametrul spiralei specificat. Parametrii de formare sunt ajustați în funcție de diametrul țevii, grosimea peretelui și gradul materialului.

4. Sudarea cu arc submers intern și extern

Sudarea automată se realizează pe ambele părți ale îmbinării spiralate. Parametrii de sudare sunt controlați conform specificațiilor țevii, cu inspecția concentrată pe continuitatea sudurii, penetrarea și potențialele defecte interne.

5. Dimensionarea și îndreptarea țevilor

După sudare, țeava finită este verificată și corectată pentru diametru, rotunjime și dreptate în cadrul specificațiilor aplicabile.

6. Încheiați procesarea

Capetele țevilor sunt tăiate și teșite conform cerințelor proiectului. Pregătirea finală specială poate fi finalizată înainte de expediere.

7. Acoperire anti-coroziune

Acolo unde este necesar, conducta primește sistemul de acoperire extern specificat. Starea acoperirii, aderența și alte proprietăți specificate sunt inspectate înainte de eliberare.

8. Inspecție finală și ambalare

Țevile finite sunt supuse inspecțiilor dimensionale, de aspect și de performanță necesare înainte de împachetare, marcare și expediere.

Controlul și inspecția calității

Țevile sudate cu diametru mare ar trebui achiziționate cu cerințe de inspecție măsurabile, mai degrabă decât să se bazeze doar pe o declarație din fabrică, cum ar fi „calitate înaltă”.

Sistemul de calitate al producției Rongheng include 16 puncte de control care acoperă procesul de producție și produsul finit. Datele de producție furnizate indică o rată globală de calificare a produsului finit de 99,97%.

Inspecția sudurii

Specificația de producție include inspecția 100% a sudurii folosind atât teste cu raze X, cât și cu ultrasunete pentru a identifica defectele de sudură care nu pot fi confirmate doar prin inspecție vizuală.

Metoda exactă NDT, nivelul de acceptare și formatul de raportare pot fi aliniate cu standardul aplicabil sau cu specificația proiectului.

Testarea hidrostatică

Pentru comenzile aplicabile pentru conducte de presiune, fiecare conductă poate fi supusă unei încercări hidrostatice la 1,5 ori presiunea de lucru, cu o perioadă de menținere de cel puțin 5 secunde și fără scurgeri în timpul testului specificat.

Pentru un anumit proiect, presiunea de testare, timpul de menținere și criteriile de acceptare ar trebui să fie confirmate în acordul tehnic înainte de producție.

Inspecție dimensională

Inspecția acoperă dimensiuni cheie, cum ar fi:

● Diametrul exterior

● Grosimea peretelui

● Lungimea conductei

● Rotunzime

● Corectitudine

● Dimensiuni teşite

● Starea suprafeţei

Acest lucru este deosebit de important pentru conductele cu diametru mare, deoarece abaterile dimensionale pot crește alinierea câmpului și munca de sudare a îmbinărilor.

Țeavă de oțel sudate în spirală vs. aprovizionarea fabricilor mici

Pentru achizițiile de inginerie, comparația importantă nu este doar prețul oferit de furnizor. Cumpărătorii ar trebui să compare calitatea materialului, grosimea reală a peretelui, acoperirea NDT, cerințele de testare hidrostatică, specificațiile de acoperire, documentele de inspecție și starea de livrare pe aceeași bază tehnică.

Ghid de selecție a materialelor

Q235B pentru proiecte municipale convenționale

Pentru conductele municipale convenționale de alimentare cu apă, de drenaj și de canalizare, Q235B este de obicei selectat acolo unde cerințele de proiectare nu necesită un grad de rezistență mai mare.

Este potrivit atunci când proiectul ingineresc prioritizează performanța structurală adecvată și costul controlat al materialului.

Q355B pentru cerințe structurale superioare

Q355B poate fi luat în considerare pentru aplicații care necesită o rezistență mai mare a materialului, inclusiv anumite aplicații pentru sarcini grele, la temperatură joasă sau structurale/piloși.

Calitatea finală trebuie selectată în funcție de sarcina de proiectare, temperatură, cerințele de sudare și standardul aplicabil.

L245–L485 pentru aplicații pentru conducte

Pentru proiectele de transport de petrol și gaze, clasele de oțel pentru conducte, cum ar fi L245–L485, pot fi specificate în conformitate cu standardul și condițiile de proiectare necesare pentru conducte.

Pentru mediile de serviciu acru sau care conțin hidrogen sulfurat, selecția materialului ar trebui să urmeze specificațiile aplicabile pentru serviciul acru și cerințele proiectului, mai degrabă decât să se presupună că numai un tip de conductă oferă rezistență H₂S.

Condiții corozive și de coastă

Pentru mediile de coastă, cu sol salin sau agresive chimic, materialul și acoperirea trebuie luate în considerare împreună.

Un oțel cu rezistență mai mare sau rezistent la intemperii poate fi specificat acolo unde este cazul, în timp ce sistemul extern de protecție împotriva coroziunii ar trebui să fie selectat în funcție de condițiile reale de sol, apă și expunere.

Aplicații tipice

Țeava de oțel sudată în spirală este utilizată în principal acolo unde diametrul mare, instalarea la distanță lungă sau capacitatea structurală fac ca formarea continuă în spirală să fie practică.

Transportul de apă municipal

Conducte de apă cu diametru mare pentru alimentarea cu apă urbană, transportul apei brute și modernizarea infrastructurii.

Sisteme de drenaj și ape pluviale

Potrivit pentru drenaj cu debit mare, evacuarea apei pluviale și proiecte de conducte municipale de control al inundațiilor.

Canalizare și apă industrială

Folosit pentru ape uzate, apă de proces și alte sisteme de transmisie a fluidelor de presiune joasă până la medie, atunci când materialul selectat și protecția internă îndeplinesc cerințele medii.

Proiecte de conducte de petrol și gaze

Conducta sudată în spirală pentru conducte poate fi fabricată conform specificațiilor aplicabile pentru conducte pentru aplicații de transmisie adecvate.

Piloți de țevi de oțel

Țeava sudată în spirală cu diametru mare poate fi utilizată și ca piloți structurali de țevi, inclusiv fundații și construcții legate de marine, atunci când sunt specificate standardul necesar pentru piloți și grosimea peretelui.

Sisteme de conducte îngropate

Pentru aplicațiile îngropate, selecția conductei ar trebui să ia în considerare presiunea exterioară a solului, apa subterană, tasarea, sistemul de acoperire, protecția catodică și condițiile de instalare, mai degrabă decât diametrul conductei.

Aplicații pentru proiecte reale

Cazul 1: Proiectul Conductei de Gaze Naturale Urbane

Pentru un proiect de gazoducte urbane, Rongheng a furnizat aproximativ 12.000 de tone de țeavă de oțel sudată în spirală L360 cu acoperire anticoroziune 3PE.

Proiectul a implicat condiții complicate de așezare într-o zonă urbană existentă. Țeava furnizată a fost fabricată și acoperită conform cerințelor proiectului.

Conform evidenței de exploatare a proiectului, rata de scurgere a conductei raportată a fost de 0,7%, cu patru ani de funcționare fără incidente de siguranță înregistrate.

Cazul demonstrează de ce trasabilitatea materialului, inspecția sudurii și protecția externă împotriva coroziunii trebuie luate în considerare împreună pentru proiectele de conducte îngropate.

Cazul 2: Modernizarea canalizării apelor pluviale urbane

Pentru un proiect de renovare a canalizării urbane, Rongheng a furnizat aproximativ 6.800 de tone de țevi de oțel sudate în spirală, inclusiv:

● Φ1220 × 10 mm

● Φ1420 × 12 mm

Țevile au fost furnizate cu protecție anti-coroziune epoxidica-gudron de cărbune armată.

Proiectul a fost destinat să înlocuiască conductele de drenaj urban îmbătrânite afectate de blocaj, scurgeri și capacitate insuficientă de evacuare a apelor pluviale. După trei ani de funcționare, înregistrarea proiectului nu a raportat nicio deformare, scurgere sau blocare a conductei, în timp ce sistemul modernizat a îmbunătățit performanța de drenare a apelor pluviale în timpul ploilor abundente.

Puncte de selecție înainte de a comanda

Înainte de a solicita o ofertă pentru țeavă de oțel sudate în spirală, furnizați furnizorului următoarele informații:

1. Dimensiunea conductei

Specificați diametrul exterior și grosimea necesară a peretelui, nu numai diametrul.

2. Mediu transportat

Apa, canalizarea, gazul, petrolul și fluidele industriale pot necesita diferite materiale, protecție internă și cerințe de inspecție.

3. Presiunea de lucru

Asigurați presiunea de proiectare și temperatura de funcționare acolo unde este cazul, astfel încât grosimea peretelui și cerințele de testare să poată fi revizuite corect.

4. Mediu de instalare

Indicați dacă conducta este îngropată, deasupra solului, sub apă, de coastă, pe sol salin sau expusă la coroziune chimică.

5. Cerință de acoperire

Specificați 3PE, gudron de cărbune epoxidic, oțel pur sau alt sistem de acoperire, împreună cu grosimea acoperirii și cerințele de inspecție.

6. Lungimea conductei și pregătirea capătului

Confirmați 6 m, 9 m, 12 m sau lungimi fixe personalizate, împreună cu dimensiunile teșitei și cerințele de sudare pe teren.

7. Inspecție și documentare

Pentru proiectele majore, includeți certificate de materiale, rapoarte dimensionale, rapoarte NDT, înregistrări de testare hidrostatică și înregistrări de inspecție a acoperirii în specificația de achiziție.

Fabricare la comandă și furnizare de proiecte

Rongheng acceptă producția personalizată pentru comenzile de inginerie, mai degrabă decât limitarea aprovizionării la dimensiunile standard de stoc.

Opțiunile disponibile includ:

● Diametre exterioare nestandard

● Grosimi speciale de perete

● 6–12 m lungimi fixe și alte lungimi specificate

● Teșirea capătului țevii

● Pregătirea finală specială

● 3PE și alte sisteme de acoperire anticoroziune

● Acoperire epoxidica cu gudron de cărbune

● Fitinguri speciale pentru țevi și secțiuni fabricate conform desenelor

● Inspecție și documentare specifice proiectului

Pentru comenzile de volum mare, programele de producție și livrare pot fi coordonate în funcție de secvențele de instalare ale proiectului.

Inspecție în fabrică și asistență pentru cumpărători

Pentru comenzile mari de infrastructură, cumpărătorii pot aranja inspecția în fabrică și pot revizui înregistrările de producție și inspecție înainte de expediere.

Rongheng oferă:

● Precomandă asistență tehnică de selecție

● Revizuirea specificațiilor

● Actualizări privind progresul producției

● Aranjamente de inspecție în fabrică

● Material și documentație de inspecție

● Coordonarea transportului

● Consultanta tehnica legata de instalare

● Suport tehnic post-vânzare

Pentru proiectele majore, progresul producției poate fi urmărit și prin actualizări vizuale, astfel încât cumpărătorii să poată coordona în avans programele de livrare și instalare pe site.

FAQ

Î1. Care este diferența dintre țeava de oțel sudata în spirală și țeava sudata cu cusătură dreaptă?

Este format din bandă de oțel într-o formă de spirală și sudat de-a lungul îmbinării elicoidale. Această metodă de fabricație este deosebit de practică pentru țevi de diametru mare.

Țeava sudată cu cusături drepte utilizează o sudură longitudinală și este de obicei selectată pentru diferite game de diametre și cerințe de aplicare. Nicio construcție nu este automat mai bună pentru fiecare proiect; diametrul, grosimea peretelui, presiunea, metoda de instalare, calitatea materialului și standardul aplicabil ar trebui să determine selecția.

Q2. Ce dimensiuni de țeavă furnizați?

Gama standard de producție este de 219–3.620 mm diametrul exterior și 6–30 mm grosimea peretelui. Lungimile fixe standard includ 6 m, 9 m și 12 m, cu lungimi nestandard și grosimi speciale de perete disponibile pentru comenzile de proiect.

Q3. Puteți fabrica țevi de oțel sudate în spirală non-standard?

Da. Producția personalizată poate acoperi diametrul, grosimea peretelui, lungimea fixă, teșirea capătului țevii, pregătirea specială a capătului, acoperirea și alte cerințe prezentate în desenele tehnice.

Î4. Se poate folosi Pipe pentru conducte îngropate?

Da. Este aplicabil pe scară largă pentru apă îngropată, drenaj și alte sisteme de conducte atunci când grosimea peretelui conductei, gradul materialului, acoperirea exterioară, metoda de instalare și calculele structurale îndeplinesc cerințele proiectului.

Pentru conductele îngropate, cumpărătorii ar trebui să acorde o atenție deosebită condițiilor solului, apelor subterane, tasării, protecției împotriva coroziunii și tratarii îmbinărilor pe câmp.

Î5. Cum evit să cumpăr o țeavă cu o grosime insuficientă a peretelui?

Nu judeca produsul numai după dimensiunea sau greutatea nominală. Specificați grosimea necesară a peretelui și toleranța aplicabilă în contractul de cumpărare și solicitați certificate de material și înregistrări de inspecție dimensională.

Pentru proiectele mari, inspecția de intrare poate include, de asemenea, măsurători aleatorii ale grosimii peretelui în mai multe poziții de pe conductă.

Î6. Ce inspecție de sudură poate fi asigurată?

Specificația de producție acceptă 100% inspecție cu raze X și sudură cu ultrasunete, cu nivelul de acceptare aplicabil determinat de standardul relevant sau de specificația proiectului.

Rapoartele de inspecție pot fi furnizate ca parte a documentației de calitate a proiectului.

Î7. Oferiți teste hidrostatice?

Da. Pentru comenzile aplicabile pentru conducte de presiune, testarea hidrostatică poate fi efectuată țeavă cu țeavă la 1,5 ori presiunea de lucru, cu o perioadă de menținere de 5 secunde sau mai mult și fără scurgeri în condițiile de testare specificate.

Î8. Ce strat anticoroziv ar trebui să aleg?

Depinde de mediul de instalare și de durata de viață.

Pentru conductele îngropate, 3PE este de obicei considerat acolo unde este necesară o protecție externă puternică împotriva coroziunii. Sistemele epoxidice de gudron de cărbune pot fi de asemenea specificate pentru proiecte adecvate. Aplicațiile pe coastă și pe sol salin necesită o atenție deosebită selecției acoperirii, continuității acoperirii și protecției articulațiilor câmpului.

Q9. Pot vizita fabrica înainte de a plasa o comandă mare?

Da. Cumpărătorii pot aranja o vizită la fabrică la fața locului, acoperind zonele de producție, facilitățile de inspecție, depozitarea țevilor finite și documentația relevantă de calitate. Progresul producției poate fi urmărit și prin actualizări video în timpul perioadei de producție.

Q10. Ce informații ar trebui să furnizez pentru o cotație?

Precizați cel puțin diametrul exterior, grosimea peretelui, calitatea materialului, lungimea țevii, cantitatea, standardul aplicabil, mediul transportat, presiunea de lucru, cerințele de acoperire și pregătirea finală.

Pentru o ofertă de inginerie completă, desenele, cerințele de inspecție și programul de livrare sunt de asemenea utile.

Nota de achizitie

Pentru țevile din oțel sudate în spirală, patru articole merită o atenție deosebită în timpul achiziției: grosimea reală a peretelui, NDT de sudură, testarea hidrostatică și acoperirea anticorozivă.

Aceste cerințe pot fi înscrise direct în acordul tehnic, astfel încât ofertele furnizorilor să poată fi comparate pe aceeași bază. Pentru proiecte de infrastructură de volum mare, cumpărătorii sunt, de asemenea, bineveniți să organizeze inspecția în fabrică și să revizuiască procesul de producție și inspecție înainte de expediere.
