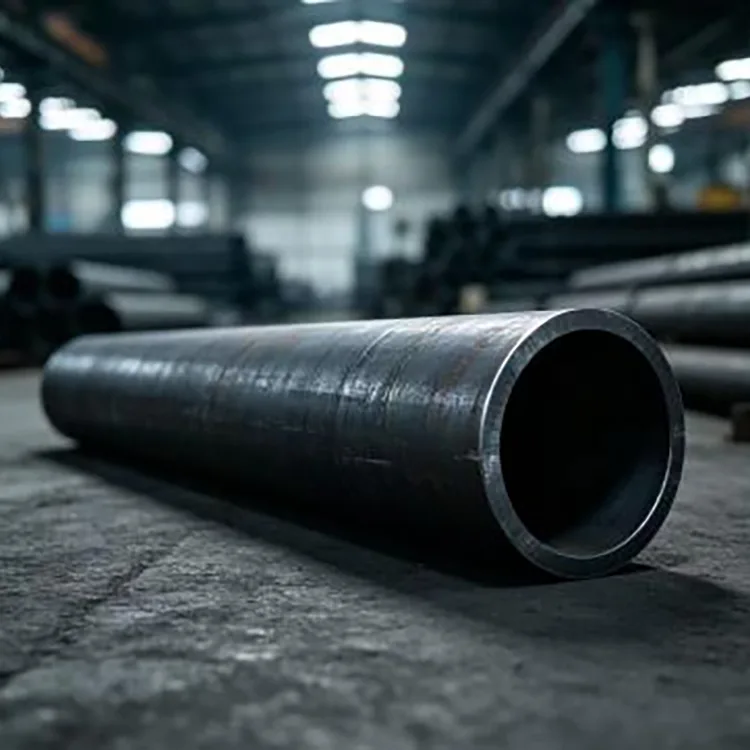

Țevi fără sudură din oțel carbon pentru sisteme de conducte

Țevile fără sudură din oțel carbon pentru sistemele de conducte sunt fabricate din țagle din oțel solid, mai degrabă decât o bandă de oțel cu o cusătură sudată longitudinală. Tagla este încălzită, străpunsă pentru a forma o coajă goală și ulterior rulată sau trasă la rece pentru a obține diametrul și grosimea peretelui necesare.

Pentru sistemele de conducte, principalul motiv pentru a utiliza o conductă fără sudură nu este doar faptul că are „rezistență mai mare”. Construcția sa îndepărtează cusătura de sudură longitudinală care se găsește în țevile sudate, care poate fi o considerație importantă pentru anumite aplicații de înaltă presiune, temperatură înaltă sau de servicii critice.

Țeava finită poate fi furnizată în stare neagră, decapată și pasivată, lustruită, acoperită cu ulei antirugină sau tratată cu altă protecție a suprafeței convenită. Specificația finală ar trebui să se bazeze pe mediu, temperatură, presiune, metoda de conectare și standardul de conductă aplicabil.

Gama de design

Material

Oțelul carbon 20# este utilizat în mod obișnuit pentru transportul fluidelor generale și aplicațiile mecanice convenționale.

Q235B este potrivit pentru aplicații generale de structură și suport în care proiectarea necesită acest grad.

Q345B poate fi luat în considerare pentru aplicații care necesită o rezistență mai mare, în conformitate cu specificațiile aplicabile pentru conducte.

A106 Gr.B este o alegere obișnuită pentru țevile din oțel carbon fără sudură utilizate în servicii la temperaturi înalte. ASTM A106/A106M-26 acoperă țevile din oțel carbon fără sudură pentru servicii la temperaturi înalte și include cerințe pentru testarea mecanică, testarea hidrostatică și testarea electrică nedistructivă.

A53 Gr.B aparține unei specificații mai ample de țeavă care acoperă atât țevile fără sudură, cât și țevile sudate negre și galvanizate la cald, astfel încât cumpărătorul ar trebui să precizeze în mod clar că produsul solicitat este fără sudură. ASTM A53/A53M-24 acoperă NPS 1/8 până la NPS 26 și include cerințe de inspecție hidrostatică și alte cerințe.

Alegeți mai întâi standardul

Pentru diferite servicii sunt destinate standarde diferite.

Pentru transportul general de lichide în China, GB/T 8163-2018 este standardul actual pentru țevile din oțel fără sudură pentru servicii lichide.

Pentru service la temperatură înaltă, ASTM A106/A106M este special destinat țevilor din oțel carbon fără sudură pentru service la temperatură înaltă.

Pentru cracarea petrolului și aplicațiile asociate cuptoarelor petrochimice, schimbătoarelor de căldură și conductelor sub presiune, GB 9948-2013 acoperă tuburile de oțel fără sudură pentru cracarea petrolului.

Acesta este motivul pentru care o anchetă de conductă ar trebui să precizeze mediul de serviciu și temperatura de funcționare, nu numai diametrul exterior și grosimea peretelui.

Presiune și temperatură

Gama de produse furnizată acoperă 0,6–32 MPa și -20°C până la 450°C, dar acestea nu trebuie tratate ca un singur rating universal pentru fiecare conductă.

Presiunea admisă depinde de diametrul exterior, grosimea peretelui, calitatea oțelului, temperatura de proiectare, toleranța de coroziune, configurația îmbinării și codul de proiectare care guvernează.

Temperatura afectează și performanța materialului. O țeavă potrivită pentru serviciul de apă la temperatură normală nu poate fi utilizată automat pentru abur la temperatură înaltă pur și simplu pentru că grosimea peretelui este aceeași.

Pentru sistemele cu temperatură ridicată, standardul materialului și codul de proiectare ar trebui, prin urmare, confirmate înainte de cumpărare.

De ce țeavă fără sudură?

Absența unei suduri longitudinale este utilă în aplicațiile în care peretele conductei trebuie să asigure un corp continuu în jurul circumferinței.

Pentru multe sisteme obișnuite de joasă presiune, țevile sudate pot fi mai economice.

Conducta fără sudură devine mai relevantă atunci când proiectul necesită o specificație fără sudură din cauza presiunii, temperaturii, criticității serviciului sau a codului aplicabil.

Această distincție este importantă pentru achiziții. „Fără sudură” ar trebui să fie o cerință în specificația de achiziție atunci când proiectul de inginerie o solicită, mai degrabă decât o presupunere bazată pe aspectul conductei.

Fluxul conductei

Pentru transportul fluidului, căderea de presiune este influențată de diametrul interior, lungimea conductei, debitul, vâscozitatea fluidului, fitingurile și starea suprafeței interioare.

Un diametru interior mai mare poate reduce viteza de curgere și pierderea prin frecare, în timp ce un diametru mai mic poate crește cererea de pompare.

Din acest motiv, dimensionarea conductei trebuie să se bazeze pe debitul necesar și pe căderea de presiune admisibilă. Grosimea peretelui trebuie apoi verificată separat pentru cerințele de presiune și mecanice.

Grosimea peretelui

Oferă rezistență la presiune, permite toleranța la coroziune acolo unde este necesar, contribuie la rigiditatea mecanică și afectează capacitatea de încărcare externă a conductei.

Intervalul furnizat este de 1–50 mm, cu seria de presiune SCH disponibilă pentru comenzile de proiect adecvate.

Un perete mai gros nu este automat mai bun. Mărește greutatea materialului, costul și uneori cerințele de sudare sau îndoire. Grosimea corectă ar trebui să provină din presiunea de proiectare, temperatură, gradul materialului și toleranța de coroziune.

Aplicații pentru conducte

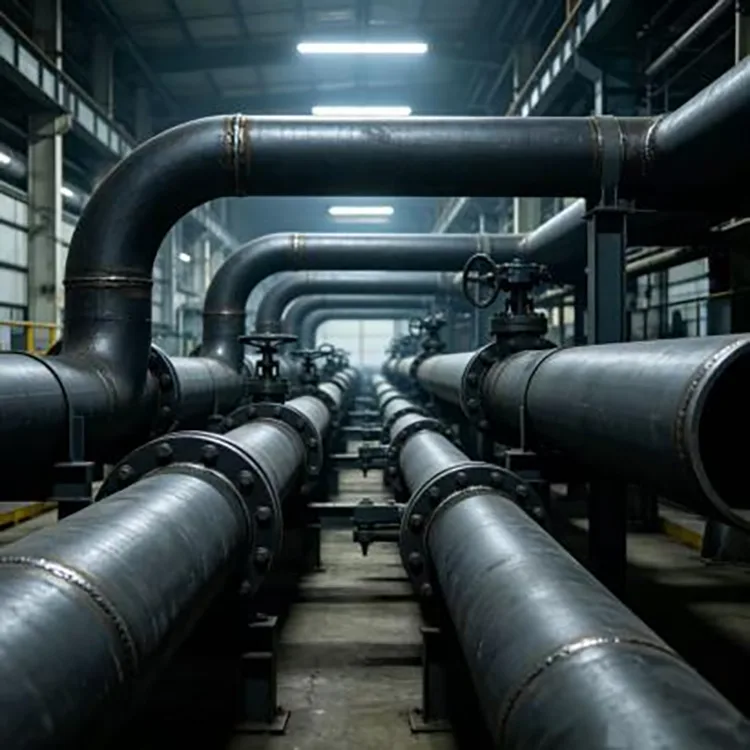

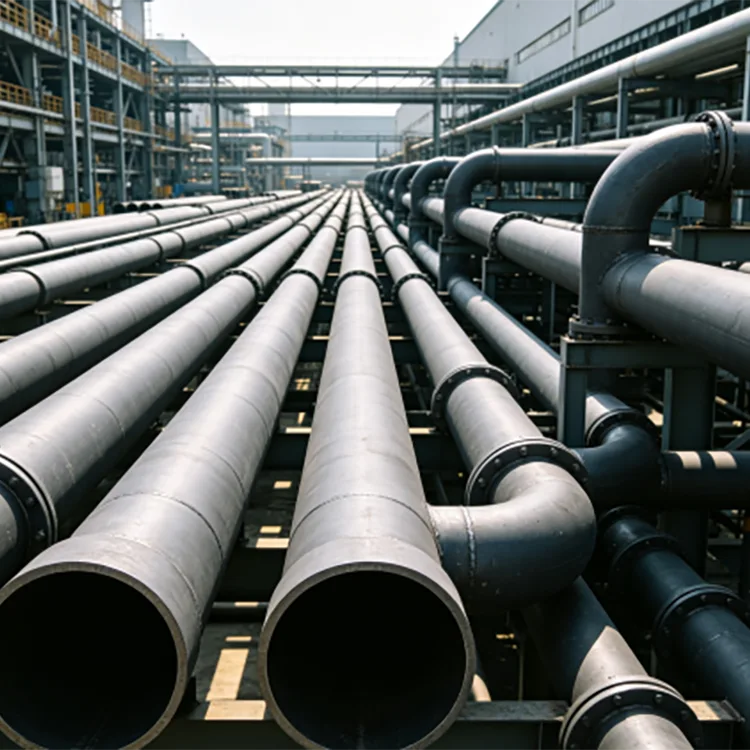

Țeava fără sudură din oțel carbon pentru sistemele de conducte este utilizată în mai multe sisteme industriale.

În centralele electrice, poate fi utilizat pentru sistemele de abur, apă și conducte auxiliare selectate în care materialul și temperatura nominală sunt adecvate.

În fabricile chimice, este utilizat pentru conducte de proces, sisteme de transfer de căldură și conexiuni ale echipamentelor cu selecția adecvată a materialului.

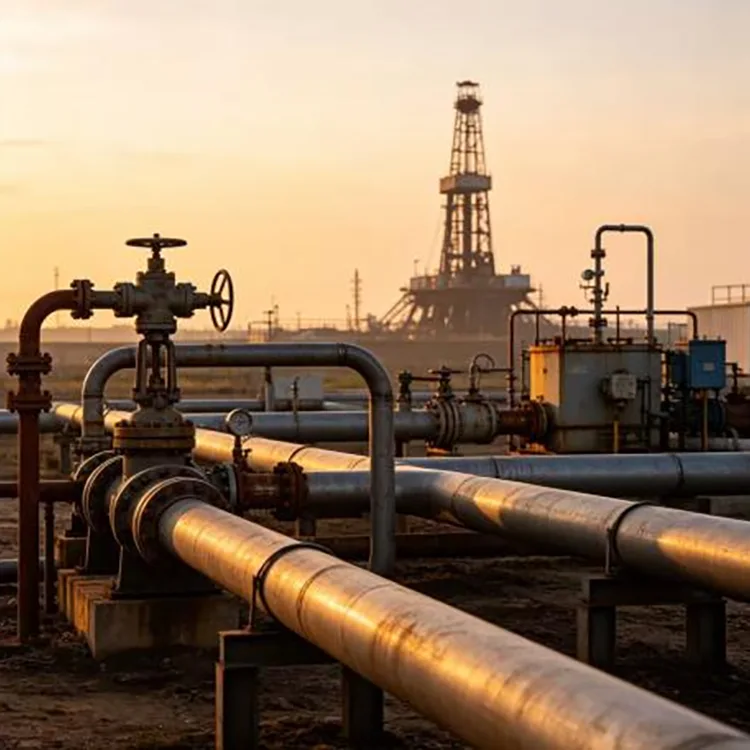

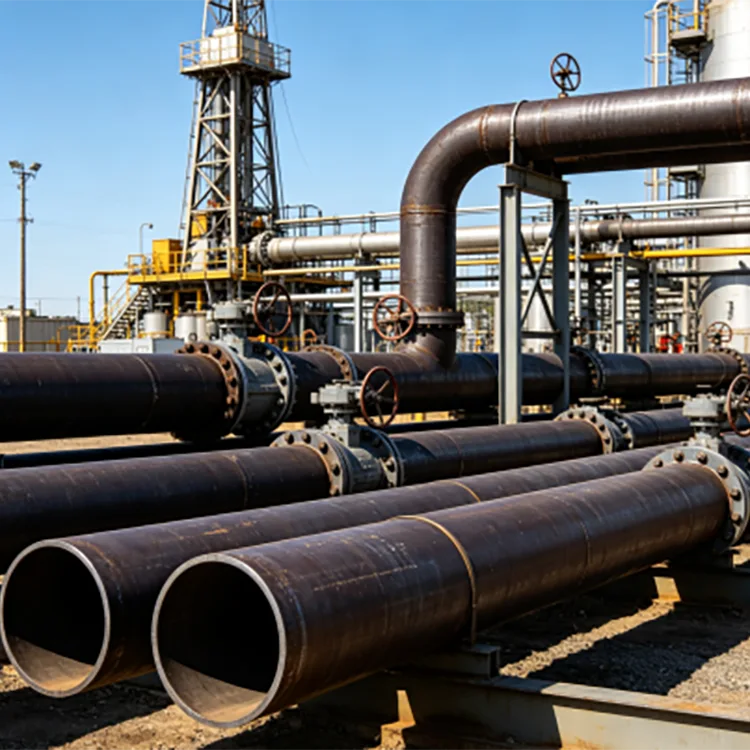

În instalațiile de petrol și gaze, conductele fără sudură pot fi utilizate în liniile de presiune și proces selectate, acolo unde gradul și standardul specificate permit acest lucru.

În echipamentele mecanice, poate servi ca conducte hidraulice, conducte ale echipamentelor și conexiuni care poartă presiunea.

În utilitățile industriale, este utilizat pentru aer comprimat, apă și alte medii de proces în conformitate cu cerințele de serviciu aplicabile.

Serviciu de temperatură înaltă

Pentru conductele de temperatură înaltă, conducta trebuie selectată din cerința de temperatură înapoi.

Dacă o linie transportă abur la temperatură înaltă sau un alt mediu de proces fierbinte, cumpărătorul trebuie să confirme calitatea materialului, temperatura de proiectare, presiunea, aranjamentul izolației și alocația de expansiune.

ASTM A106/A106M-26 acoperă în mod specific țevile din oțel carbon fără sudură pentru service la temperaturi înalte și necesită ca țeava să fie adecvată pentru operațiuni precum îndoirea, flanșarea și sudarea atunci când este specificată în mod corespunzător.

O țeavă de fluid de uz general nu ar trebui să fie înlocuită cu un grad de temperatură înaltă pur și simplu pentru că dimensiunea nominală este identică.

Conducte îngropate

Țeava din oțel fără sudură poate fi utilizată în sistemele de conducte îngropate, dar suprafața neagră din oțel nu oferă protecție împotriva coroziunii subterane pe termen lung.

Pentru serviciul îngropat, protecția externă poate include acoperiri anticorozive adecvate, sisteme de înfășurare sau măsuri de protecție catodică în conformitate cu proiectul proiectului.

Solul în sine poate fi o sursă semnificativă de coroziune. Conținutul de umiditate, pH-ul, sărurile, drenajul și condițiile de curent parazit afectează protecția necesară.

Dacă conducta transportă un mediu corosiv în interior, trebuie luată în considerare și compatibilitatea materialului intern.

Opțiuni de suprafață

Țeava poate fi furnizată în mai multe condiții de suprafață.

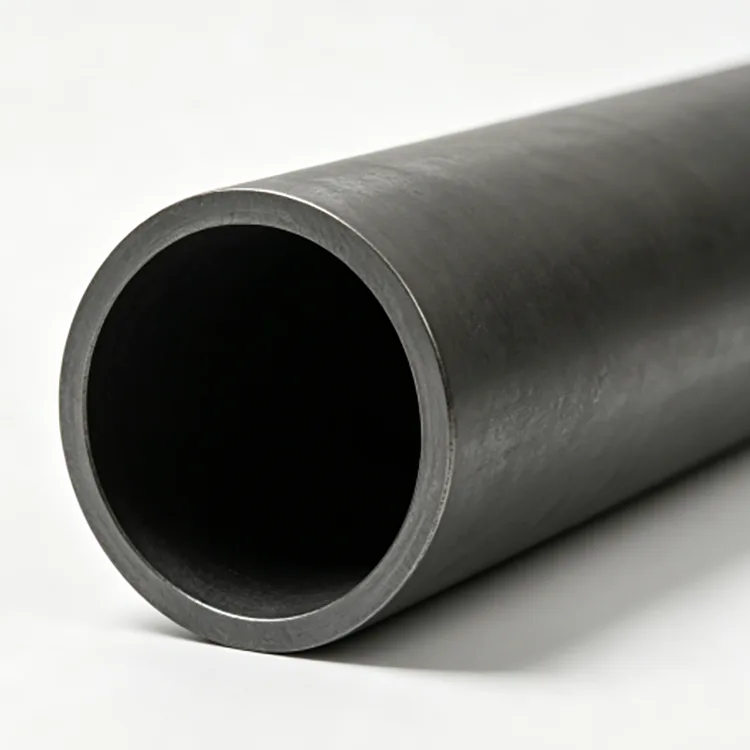

Negru: starea normală netratată pentru multe aplicații de fabricație și conducte industriale.

Murat și pasivat: util atunci când este necesară o suprafață mai curată.

Lustruit: selectat pentru aplicații în care finisarea suprafeței are un rol specific.

Ulei pentru prevenirea ruginii: util pentru protectia depozitarii si transportului.

Galvanizat la cald: disponibil pentru aplicații adecvate unde este necesară protecția externă împotriva coroziunii atmosferice.

Tratamentul final al suprafeței ar trebui să fie selectat în funcție de mediu și mediu de serviciu, mai degrabă decât aplicat ca o actualizare generală.

Capetele și Fabricarea

Pentru instalarea conductelor, capetele conductei pot fi pregătite conform metodei de conectare.

Capetele simple sunt potrivite pentru anumite conexiuni sudate.

Capetele teșite pot fi pregătite pentru sudarea cap la cap.

Capetele filetate pot fi aranjate pentru aplicații adecvate cu diametru mai mic.

Tăierea cu lungime fixă ​​poate reduce, de asemenea, fabricarea pe teren atunci când desenul conductei este deja finalizat.

În cazul în care conducta va fi sudată într-un sistem sub presiune, pregătirea finală trebuie să urmeze procedura de sudare a proiectului și proiectarea îmbinării.

Inspecţie

Pentru o conductă sub presiune, inspecția aspectului în sine nu este suficientă.

Planul de inspecție poate include verificarea materialului, măsurarea dimensională, inspecția vizuală, testarea hidrostatică și examinarea nedistructivă corespunzătoare conform standardului selectat.

ASTM A106/A106M-26 include cerințele de încercare electrică la tracțiune, îndoire, aplatizare, hidrostatică și nedistructivă în domeniul său.

ASTM A53/A53M-24 include, de asemenea, dispoziții de încercare la tensiune, îndoire, aplatizare, hidrostatică și electrică nedistructivă pentru țevile acoperite de specificația respectivă.

Pentru o comandă de proiect, cumpărătorul ar trebui să definească testele necesare înainte de producție, mai degrabă decât să încerce să le adauge după expediere.

Controlul calității

Materialul este verificat din oțelul de intrare prin inspecția țevii finite.

Compoziția chimică și identitatea materialului sunt verificate în raport cu gradul specificat. Diametrul, grosimea peretelui, lungimea și dreptatea sunt verificate în timpul inspecției produsului finit.

Pentru comenzile critice, inspecția suplimentară poate include testarea hidrostatică și examinarea nedistructivă conform standardului selectat.

Certificatele de material trebuie să se potrivească cu lotul de producție real. Dacă proiectul necesită verificare independentă, poate fi aranjată o inspecție de la terți înainte de expediere.

Selectarea țevilor după aplicație

Acestea sunt mai degrabă direcții de achiziție decât înlocuitori pentru proiectarea conductelor.

Ruta de fabricație

Traseul de producție fără sudură începe cu o țagla solidă.

Tagle de oțel → reîncălzire → perforare rotativă → laminare la cald / dimensionare → tratament termic acolo unde este necesar → îndreptare → tăiere → inspecție → finisare → ambalare

Pentru unele dimensiuni și specificații, trefilarea la rece sau laminarea la rece pot fi utilizate după etapa de prelucrare la cald pentru a obține dimensiuni mai strânse și cerințe de suprafață.

Calea reală de fabricație depinde de dimensiunea țevii, calitatea și standardul comandat.

De ce să ne alegeți?

Rețeaua de aprovizionare cu oțel Tianjin Daqiuzhuang acceptă aprovizionarea, inspecția, tăierea, prelucrarea țevilor și logistica pentru comenzile de proiect.

Gama disponibilă acoperă diametrul exterior de 21–630 mm și grosimea peretelui de 1–50 mm, cu lungimi standard de 6 m și 12 m și lungimi personalizate pentru cerințele proiectului.

Materialele pot fi aranjate în jurul serviciului vizat, inclusiv 20#, Q235B, Q345B, A106 Gr.B și A53 Gr.B unde standardul selectat permite gradul.

Pentru proiectele de conducte, comanda poate include tăierea, teșirea, pregătirea suprafeței și alte procesări convenite înainte de livrare.

Certificatele de materiale și înregistrările de inspecție pot fi furnizate în funcție de cerințele de achiziție, cu inspecție terță parte disponibilă pentru proiectele care necesită verificare independentă.

Pentru comenzile de export, gruparea țevilor, protecția conștientă de umiditate, încărcarea containerelor și documentația pot fi coordonate prin intermediul rețelei logistice Tianjin.

Informații privind achizițiile

O întrebare utilă ar trebui să includă mediul conductei, presiunea de proiectare, temperatura de proiectare, standardul țevii, calitatea de oțel, diametrul exterior, grosimea peretelui, lungimea și cantitatea.

De exemplu:

GB/T 8163 / 20# / fără sudură / 114,3 × 8 mm / 6 m / conductă de apă / 100 MT

Pentru servicii la temperaturi ridicate:

ASTM A106 Gr.B / fără sudură / 8 in / SCH40 / 12 m / linie de proces la temperatură înaltă

Aceste informații permit furnizorului să identifice produsul corect, în loc să corespundă comenzii doar după diametru.

FAQ

Î1. De ce să folosiți țeavă fără sudură în locul țevii sudate?

Țeava fără sudură nu are sudură longitudinală și este specificată pentru multe aplicații de presiune, temperatură și servicii critice. Dacă este necesar, depinde de codul proiectului și de condițiile de funcționare.

Q2. Ce materiale sunt disponibile?

Gama furnizată include 20#, Q235B, Q345B, A106 Gr.B și A53 Gr.B, conform standardului de produs aplicabil.

Q3. Țeava poate fi folosită pentru abur la temperatură înaltă?

Da, atunci când materialul și standardul selectat sunt potrivite pentru temperatura și presiunea de proiectare. ASTM A106 este destinat în mod special țevilor din oțel carbon fără sudură pentru servicii la temperaturi înalte.

Î4. Care este presiunea maximă de lucru?

Intervalul de referință al produsului furnizat ajunge la 32 MPa, dar presiunea de lucru admisă trebuie calculată pentru diametrul real, grosimea peretelui, materialul, temperatura și codul de proiectare.

Î5. Ce interval de temperatură poate gestiona conducta?

Intervalul de referință furnizat este de la -20°C la 450°C. Aceasta nu este o evaluare universală pentru toate clasele și dimensiunile; standardul de material aplicabil și codul de proiectare determină temperatura de serviciu reală admisă.

Î6. Conducta poate fi folosita in subteran?

Da, dar oțelul carbon netratat ar trebui să primească în mod normal o protecție externă adecvată împotriva coroziunii pentru serviciul îngropat. Chimia solului și condițiile de umiditate trebuie luate în considerare în proiectarea coroziunii.

Î7. Puteți furniza SCH40 sau alte grosimi de perete de presiune?

Da. Grosimile pereților din seria de presiune, cum ar fi SCH40, pot fi furnizate acolo unde sunt compatibile cu dimensiunea și standardul țevii selectate.

Î8. Țeava poate fi tăiată și teșită?

Da. Tăierea cu lungime fixă ​​și teșirea la capăt pot fi aranjate în funcție de desenele conductelor și cerințele de sudură.

Q9. Poate fi folosit Q235B în loc de A106 Gr.B?

Nu ca o înlocuire automată. Calitățile aparțin unor specificații diferite și au cerințe diferite. Conducta trebuie să îndeplinească standardul specificat de proiectarea conductei.

Q10. Ce standard este folosit pentru conducta obișnuită fără sudură pentru transportul fluidelor în China?

GB/T 8163-2018 este standardul chinez actual pentru țevile din oțel fără sudură pentru servicii lichide.

Q11. Este A53 Gr.B un tip de țeavă fără sudură?

A53/A53M acoperă atât țevile fără sudură, cât și sudate. Dacă este necesară conducta fără sudură, comanda de achiziție trebuie să specifice în mod explicit produsul fără sudură.

Q12. Ce documente de inspecție pot fi furnizate?

Pot fi furnizate certificate de materiale, înregistrări de inspecție dimensională și rapoarte de încercare convenite. Testarea hidrostatică, testarea nedistructivă și inspecția terță parte pot fi aranjate în conformitate cu specificațiile proiectului.
