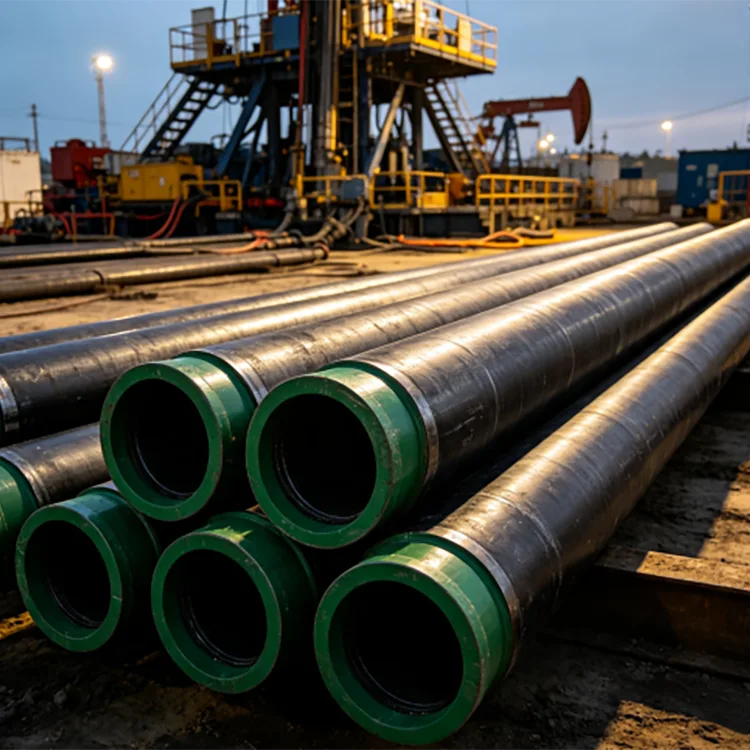

Conductă fără sudură pentru zăcăminte petrolieră

Țeava de carcasă fără sudură a câmpului petrolier este instalată în puțul forat și apoi cimentată pe loc. Spre deosebire de tubulatura, care este plasată în mod normal în interiorul carcasei pentru a transporta fluidele produse, tubulatura rămâne parte a structurii sondei și trebuie să reziste la sarcinile presiunii de formare, cimentare, foraj și operațiuni de producție.

Pentru comenzile câmpurilor petroliere, gradul, diametrul exterior, grosimea peretelui, racordarea, lungimea și cerințele de inspecție trebuie specificate împreună. Performanța carcasei nu poate fi apreciată numai după calitatea de oțel.

Standarde și specificații

API 5CT este principala specificație internațională pentru tuburile și tuburile utilizate în puțurile de petrol și gaze. Cea mai recentă ediție API 5CT este cea de-a 11-a ediție, cu un addendum publicat în 2025.

Pentru proiectele chineze, GB/T 19830-2023 este standardul național actual pentru țevile de oțel utilizate ca carcasă sau țevi pentru sondele de petrol și gaze. A intrat în vigoare la 1 martie 2024 și a înlocuit GB/T 19830-2017.

Dimensiunea efectivă a tubului și ratingul de performanță ar trebui selectate din programul puțului, designul tubului și standardul aplicabil, mai degrabă decât din adâncimea puțului.

Selectarea gradului de oțel

J55 și K55 sunt utilizate în mod obișnuit pentru aplicații convenționale de tubaj în care condițiile puțului nu necesită clase de rezistență mai mare. K55 oferă un nivel de curgere specificat mai mare decât J55 și poate fi selectat atunci când proiectul o cere.

N80 este utilizat acolo unde este necesară o rezistență mai mare pentru puțurile convenționale pentru servicii dulce. N80 nu ar trebui să fie tratat ca fiind automat adecvat pentru condiții de serviciu acru.

L80 este utilizat pe scară largă acolo unde sunt specificate cerințe de duritate controlată și de service acru. Clasa exactă L80 și cerințele de calificare ar trebui confirmate din specificația de achiziție.

P110 oferă o rezistență mai mare pentru proiectele solicitante ale carcasei, inclusiv puțurile mai adânci sau cu încărcare mai mare, unde proiectarea necesită un grad de rezistență mai mare.

Q125 este utilizat pentru aplicații cu carcasă de înaltă rezistență. Nu este pur și simplu un înlocuitor pentru P110 în fiecare puț; prăbușirea, explozia, sarcina axială, temperatura și performanța conexiunii trebuie încă verificate.

Selecția conductei fără sudură pentru zăcămintele petroliere începe cu proiectarea sondei

O secvență practică de selecție a carcasei este:

Adâncimea și sarcina puțului → presiunea de formare → condițiile de coroziune → dimensiunea carcasei → grosimea peretelui → calitatea oțelului → tipul de conexiune → cerințele de lungime și inspecție.

O fântână mai adâncă nu necesită automat cea mai înaltă calitate de oțel. Coarda de carcasă trebuie verificată pentru prăbușire, rupere și sarcini axiale în condițiile reale de foraj, cimentare și producție.

Coroziune și selecție acrișoară

Pentru sondele care conțin H₂S, selecția materialului necesită o atenție deosebită la rezistența la fisurarea prin stres la sulfuri și controlul durității. O clasă standard de înaltă rezistență nu ar trebui să fie îmbunătățită sau înlocuită fără a verifica adecvarea sa pentru mediul specificat de serviciu acru.

Pentru CO₂, clorură și alte condiții corozive, selecția poate necesita aliaje rezistente la coroziune sau alte măsuri în plus față de calitățile convenționale ale carcasei. Temperatura reală, presiunea, compoziția fluidului și chimia apei ar trebui incluse în specificația tehnică.

Conexiuni de fire

Conexiunea face parte din sistemul de conducte de carcasa fără sudură Oilfield, nu doar o opțiune de finisare finală.

STC este asociat în mod obișnuit cu filet scurt și aplicații de cuplare în care condițiile și designul puțului permit o conexiune convențională.

LTC oferă o cuplare filetată mai lungă și este utilizat într-o gamă mai largă de aplicații convenționale ale carcasei.

BTC folosește un profil de filet de contrafort și este utilizat pe scară largă acolo unde este necesară o capacitate mai mare de sarcină a conexiunii.

Pentru puțuri orizontale, puțuri de gaz de înaltă presiune, puțuri cu deplasare mare și alte aplicații solicitante, pot fi specificate conexiuni premium pentru etanșare și performanță mecanică îmbunătățite. VAM, FOX și alte conexiuni proprietare ar trebui să fie furnizate numai în conformitate cu designul conexiunii specificate de client sau cerințele de licență.

Selectarea lungimii

Carcasa este furnizată în mod obișnuit în lungimi din gama API:

Cerințele exacte privind intervalul și lungimea ar trebui să urmeze tabelele aplicabile API 5CT și specificațiile de achiziție. Îmbinările lungi pot reduce numărul de conexiuni într-un șir de carcasă, dar trebuie luate în considerare și cerințele de transport și manipulare.

Aplicații tipice pentru câmpuri petroliere

Carcasa de suprafață și intermediară

Folosit pentru susținerea sondei superioare, pentru a izola formațiunile și pentru a oferi o fundație pentru secțiunile de foraj ulterioare.

Carcasă de producție

Instalat în intervalul de producție și utilizat ca parte a structurii finale a sondei.

Puțuri adânci și de înaltă presiune

Pot fi selectate clase de rezistență mai mare și grosimi adecvate ale peretelui acolo unde colapsul, ruperea și sarcinile axiale sunt mai solicitante.

Puțuri orizontale și de șist

Selectarea carcasei trebuie să ia în considerare îndoirea, cuplul, rezistența, performanța conexiunii și sarcinile de fracturare hidraulică în plus față de designul convențional al carcasei.

Producție și inspecție

Carcasa fără sudură este produsă din țagle de oțel prin procese de laminare la cald sau de perforare, urmate de finisare, inspecție dimensională și prelucrare a filetului conform standardului specificat.

Inspecția poate include compoziția chimică, proprietățile de întindere, duritatea, acolo unde este cazul, verificări dimensionale, inspecție în derivă, testare hidrostatică și examinare nedistructivă, conform specificațiilor aplicabile și a comenzii de achiziție.

Dimensiunile filetului și calibrele sunt de asemenea importante, deoarece performanța conexiunii depinde de prelucrarea precisă, calibrarea și potrivirea cuplajului.

Aprovizionare și Prelucrare

Putem furniza carcasă în funcție de gradul de oțel necesar, diametrul exterior, grosimea peretelui, tipul filetului și lungimea. Produsele filetate și cuplate pot fi pregătite conform conexiunii specificate.

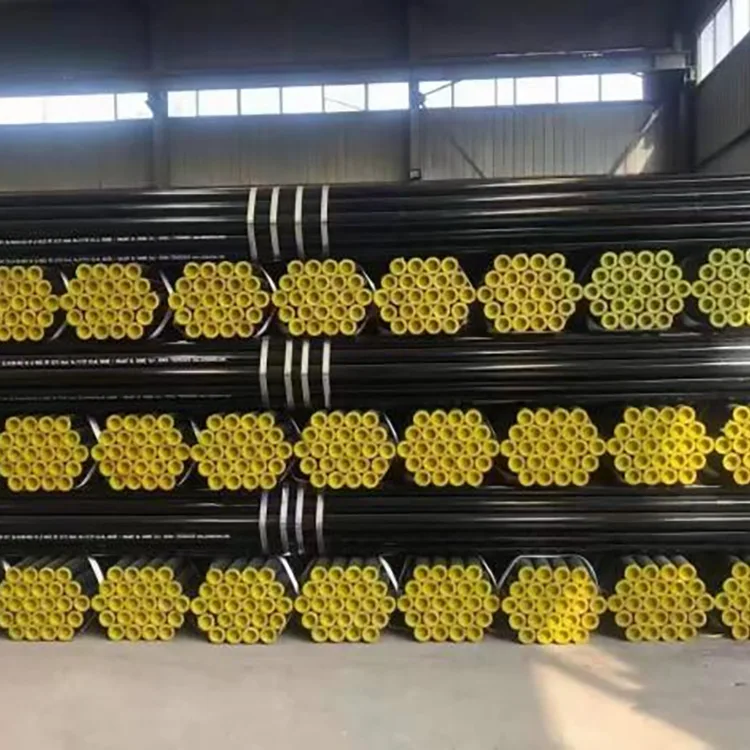

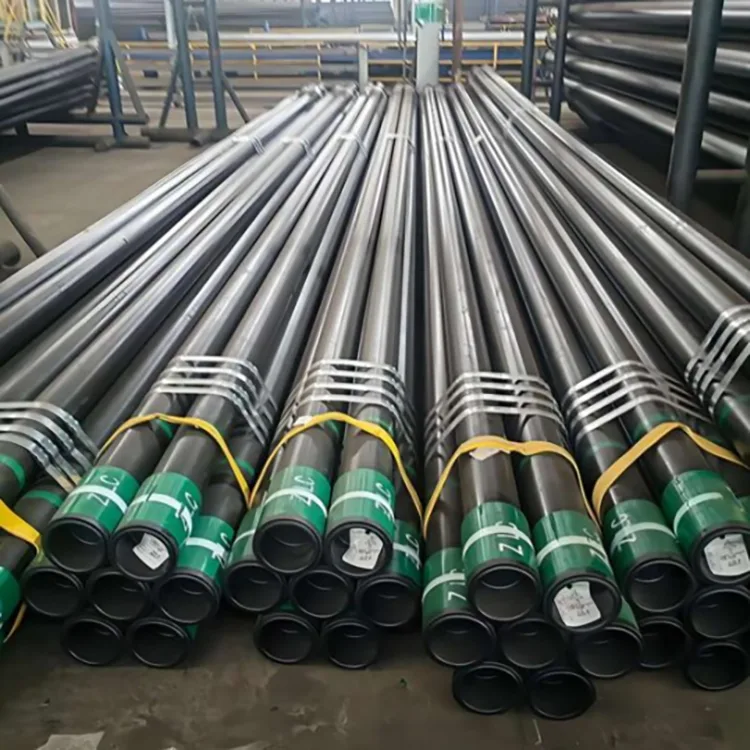

Pentru comenzile de export, carcasele pot fi împachetate și ambalate pentru transportul în container sau în vrac, cu dispozitive de protecție a filetului și protecție la capăt utilizate acolo unde este necesar.

Comenzile de proiect pot include, de asemenea, documente de inspecție și aranjamente de inspecție de la terți, cum ar fi SGS, BV sau TÜV, în funcție de cerințele clienților.

FAQ

Î1: Toate carcasele câmpului petrolier sunt fără sudură?

Nr. API 5CT include produse de carcasă fără sudură și sudate electric. Atunci când proiectul necesită în mod specific carcasă fără sudură, specificația de achiziție ar trebui să indice clar tipul de fabricație.

Î2: Ce standard ar trebui să folosesc pentru țeava de carcasă fără sudură a câmpului petrolier?

API 5CT este utilizat pe scară largă pentru proiecte internaționale de petrol și gaze. Pentru proiectele standard naționale chineze, GB/T 19830-2023 este standardul actual care acoperă țevile de oțel pentru carcasă sau țevi.

Î3: Cum aleg J55, N80, L80, P110 sau Q125?

Alegerea depinde de sarcinile de proiectare a carcasei și de mediul de service. J55 și K55 sunt comune pentru aplicațiile convenționale; N80 și P110 oferă o rezistență mai mare; L80 este specificat în mod obișnuit acolo unde se aplică cerințele de serviciu acru; Q125 este utilizat pentru aplicații cu rezistență mai mare. Selecția finală ar trebui să se bazeze pe proiectarea puțului și pe specificațiile aplicabile.

Î4: N80 sau P110 poate fi folosit în puțurile acide?

Nu selectați carcasa pentru service H₂S doar pe baza rezistenței. Adecvarea serviciului acru depinde de calitate, duritate, starea materialului și cerințele de mediu. Carcasa ar trebui să fie specificată în conformitate cu cerințele aplicabile de serviciu acru.

Î5: Care este diferența dintre carcasă, țeavă și țeavă de foraj?

Carcasa este instalată și cimentată pentru a susține și izola sonda. Tubul este plasat în interiorul carcasei pentru a transporta fluidele produse. Țeava de foraj este utilizată în timpul forajului și este îndepărtată după operația de foraj.

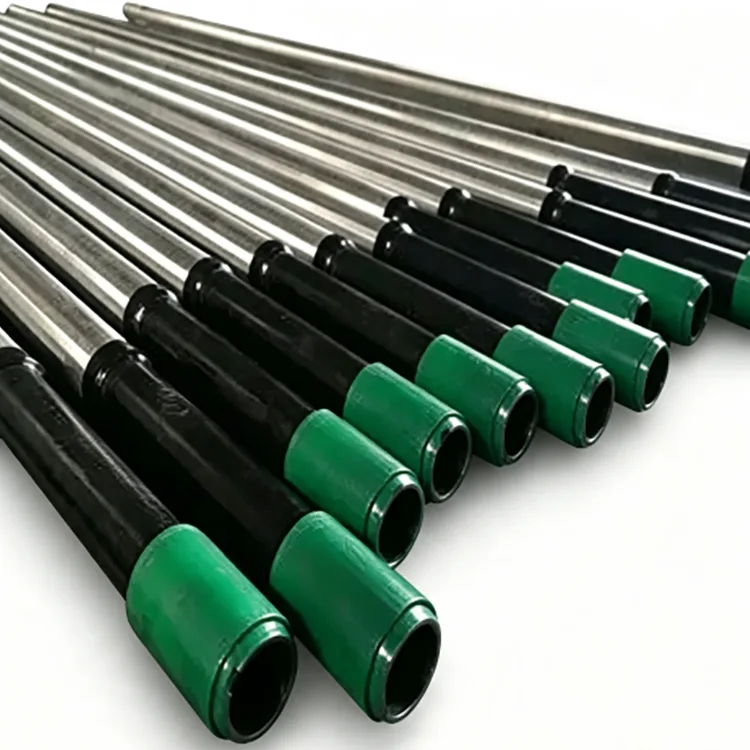

Î6: Puteți furniza carcasă cu filete și cuplaje?

Da. Carcasa poate fi furnizată cu tipuri de filete API specificate sau conexiuni premium specificate de proiect, împreună cu cuplaje, dispozitive de protecție pentru filet și documentația de inspecție necesară.
