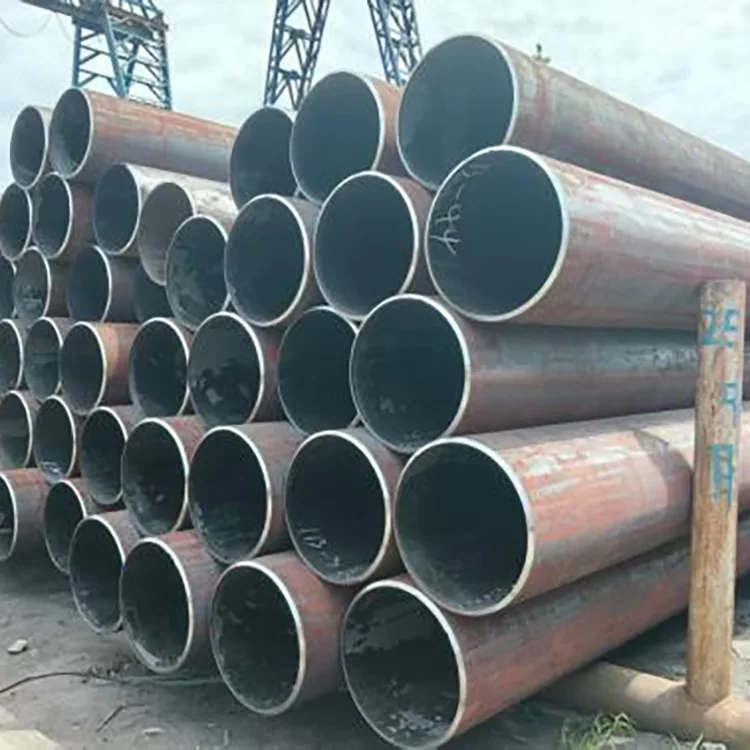

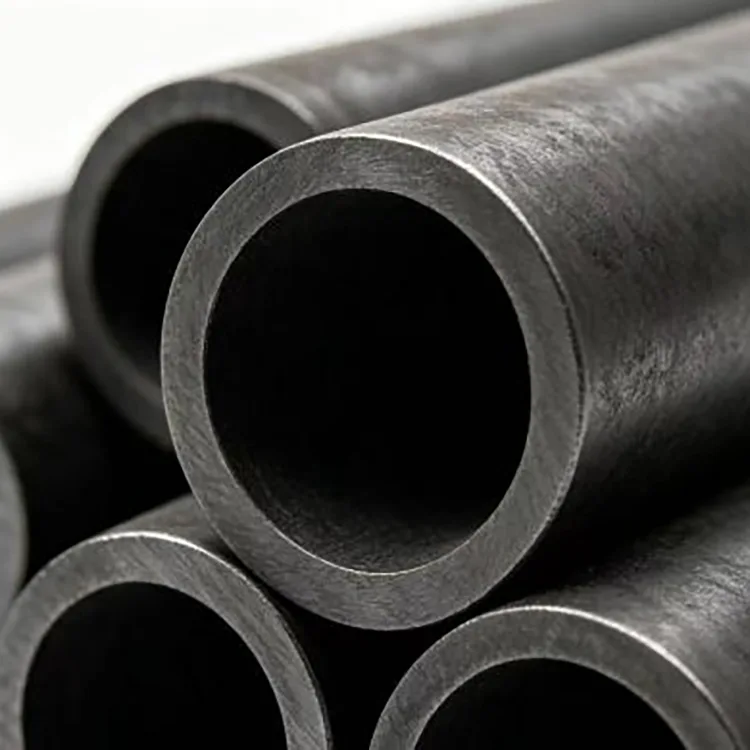

Țeavă din oțel carbon fără sudură la temperatură înaltă

Conductele de temperatură înaltă nu pot fi selectate numai după dimensiunea conductei. Temperatura de lucru, presiunea, mediul de serviciu, timpul de funcționare și gradul de material, toate afectează performanța necesară conductei. Această țeavă de oțel carbon fără sudură la temperatură înaltă este destinată aplicațiilor la temperatură înaltă și la presiune înaltă în care țevile obișnuite din oțel carbon nu pot oferi suficientă stabilitate pe termen lung.

Țeava este fabricată folosind tehnologia de producție a țevilor din oțel fără sudură, oferind țevii o structură continuă, fără o sudură longitudinală. Încălzirea controlată, perforarea, rularea, dimensionarea, răcirea și îndreptarea ajută la menținerea unui perete dens și uniform al țevii. Țeava finită este potrivită pentru abur la temperatură înaltă, apă caldă și fluide de proces, cu opțiuni de procesare disponibile pentru diferite cerințe de instalare.

Performanță în condiții de temperatură ridicată

Expunerea pe termen lung la căldură poate face ca țevile din oțel carbon să își piardă stabilitatea dimensională sau să dezvolte deformații atunci când materialul și condițiile de funcționare nu sunt potrivite în mod corespunzător. Din acest motiv, conducta este proiectată în jurul unor limite specifice de temperatură și presiune, mai degrabă decât să fie tratată ca o conductă fără sudură de uz general.

Rezistență la fluaj la temperatură înaltă

În funcționare continuă la 425°C, conducta este proiectată pentru a menține dimensiuni stabile și pentru a rezista la deformarea plastică și la extinderea diametrului. Acest lucru este deosebit de important pentru conductele care rămân la temperaturi ridicate pentru perioade lungi de funcționare.

Rezistenta la oboseala termica

Conductele industriale pot experimenta încălzire și răcire repetate, mai degrabă decât o temperatură constantă. Țeava este proiectată să reziste la ciclurile termice și să reducă riscul de fisurare asociat cu schimbări repetate de temperatură.

Performanță la temperatură ridicată și presiune

Presiunea nominală la temperatură înaltă este de 10 MPa la o temperatură constantă de 425°C. Pentru un proiect real, capacitatea de presiune trebuie totuși verificată în funcție de dimensiunea țevii, grosimea peretelui, calitatea materialului, temperatura de proiectare și codul de inginerie aplicabil.

Structură materială uniformă

Utilizarea materiilor prime controlate din oțel carbon și fabricarea fără sudură ajută la asigurarea unui perete dens al țevii cu continuitate constantă a materialului. Acest lucru este important pentru aplicațiile în care defectele localizate ar putea deveni o problemă în condiții de temperatură și presiune susținută.

Specificații tehnice de bază

Material și selecție standard

Materialul corect depinde de temperatura reală de funcționare și de condițiile de funcționare. Calitățile diferite nu ar trebui înlocuite pur și simplu pentru că dimensiunile lor nominale ale țevii sunt aceleași.

Până la 350°C

Pentru conductele de abur de presiune medie și joasă, ulei de transfer de căldură și apă caldă, țeava de oțel fără sudură de 20G conform GB 3087 este opțiunea preferată în schema de selecție furnizată.

ASTM A106 Gr.B poate fi folosit ca alternativă.

GB/T 8163 20# trebuie luat în considerare cu prudență și este destinat liniilor de ramificație de joasă presiune, necritice, mai degrabă decât necesită servicii la temperatură înaltă.

350–425°C

Pentru serviciul continuu pe termen lung cu abur la temperatură înaltă, utilizați 20G conform GB 3087 sau ASTM A106 Gr.B conform designului proiectului.

Pentru acest interval de temperatură, documentația materialului ar trebui să includă proprietățile mecanice la temperatură înaltă și înregistrările de testare nedistructivă, acolo unde este specificat de proiect.

GB/T 8163 20# obișnuit nu ar trebui să fie înlocuit cu o țeavă specificată de temperatură înaltă pur și simplu pentru a reduce costul de achiziție.

425–450°C

La acest interval de temperatură, țeava din oțel carbon ar trebui luată în considerare numai pentru service pe termen scurt sau intermitent.

Este necesară o evaluare a fluajului, iar intervalele de inspecție ar trebui scurtate atunci când oțelul carbon este utilizat temporar. Pentru proiectarea inginerească formală, se preferă oțelul aliat cu crom-molibden.

Peste 450°C

Țeava fără sudură din oțel carbon nu trebuie utilizată pentru funcționare pe termen lung peste 450°C.

Ghidul de selecție furnizat recomandă oțel aliat rezistent la căldură, cum ar fi:

● 15CrMoG — până la 510°C

● 12Cr1MoVG — până la 570°C

Selecția finală a materialului trebuie să urmeze proiectarea inginerească actuală, condițiile de operare și standardele aplicabile.

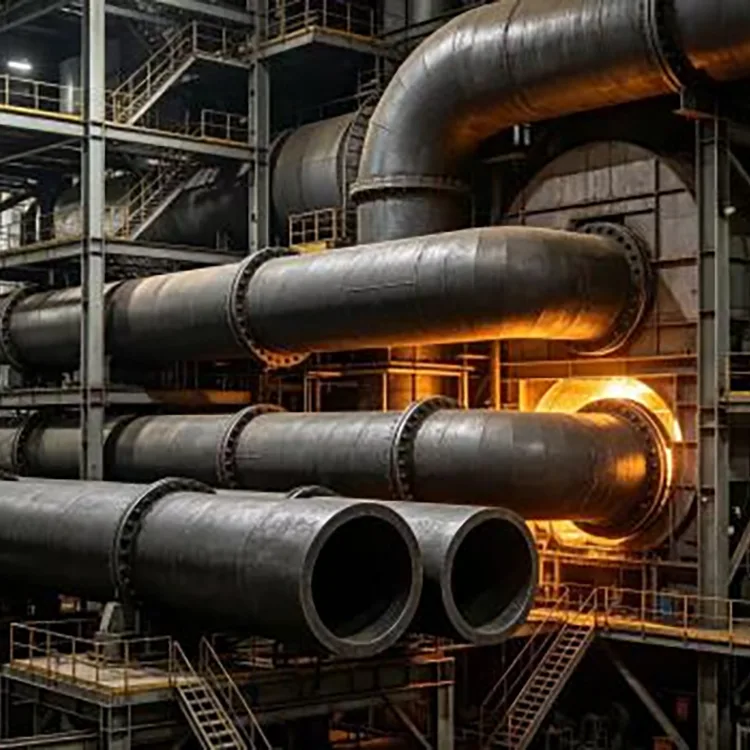

Unde este folosit

Această țeavă este utilizată în principal în sistemele în care temperatura și presiunea sunt menținute pentru perioade îndelungate.

Aplicațiile tipice includ:

Generare de energie

Folosit pentru conductele auxiliare din jurul cazanelor centralelor electrice și a altor echipamente de energie termică unde apa caldă sau aburul este transportată în condiții de funcționare controlate.

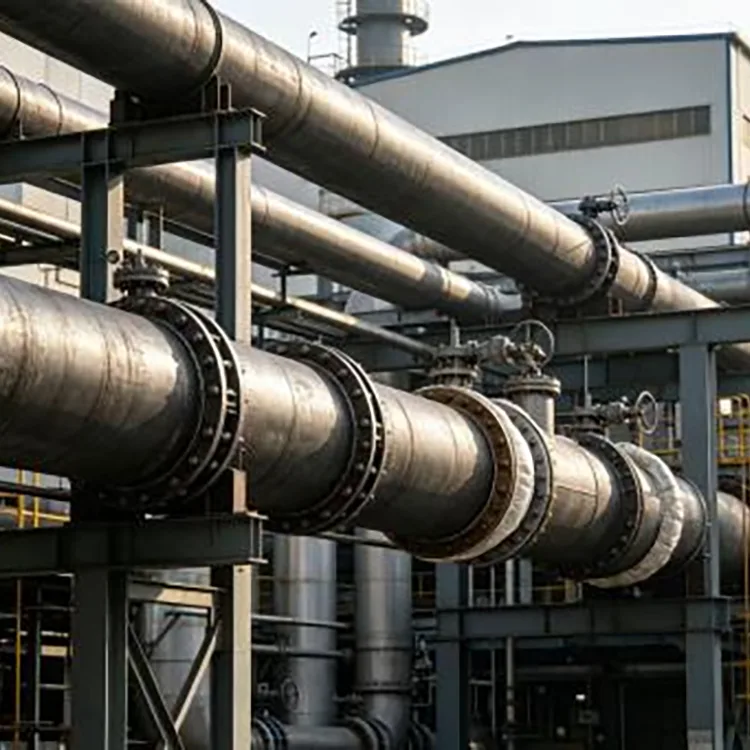

Conducte industriale de abur

Potrivit pentru transmisia de abur la temperaturi înalte în instalațiile industriale, inclusiv liniile de abur de proces și conductele de susținere.

Conducte pentru procese chimice

Folosit pentru fluide de proces la temperatură înaltă în care calitatea de oțel carbon selectată este compatibilă cu temperatura de funcționare, presiunea și mediul.

Recuperarea căldurii reziduale

Se aplică în sistemele de recuperare a căldurii reziduale în care fluidele fierbinți sau aburul trebuie să fie transferate între echipamentele de proces.

Echipament de schimb de căldură

Folosit pentru conductele conectate la schimbătoare de căldură de înaltă temperatură și echipamente termice aferente.

Aplicații unde nu ar trebui să fie folosit

Selectarea corectă înseamnă, de asemenea, să știi când nu trebuie folosită o țeavă.

Acest produs nu este recomandat pentru:

● Medii acide sau alcaline puternic corozive

● Serviciu pe termen lung peste 450°C

● Condiții de temperatură scăzută/presiune înaltă care necesită clase de țevi dedicate la temperatură joasă

Pentru medii speciale sau temperaturi extreme, materialul trebuie reevaluat în loc să forțeze o soluție de oțel carbon într-o aplicație necorespunzătoare.

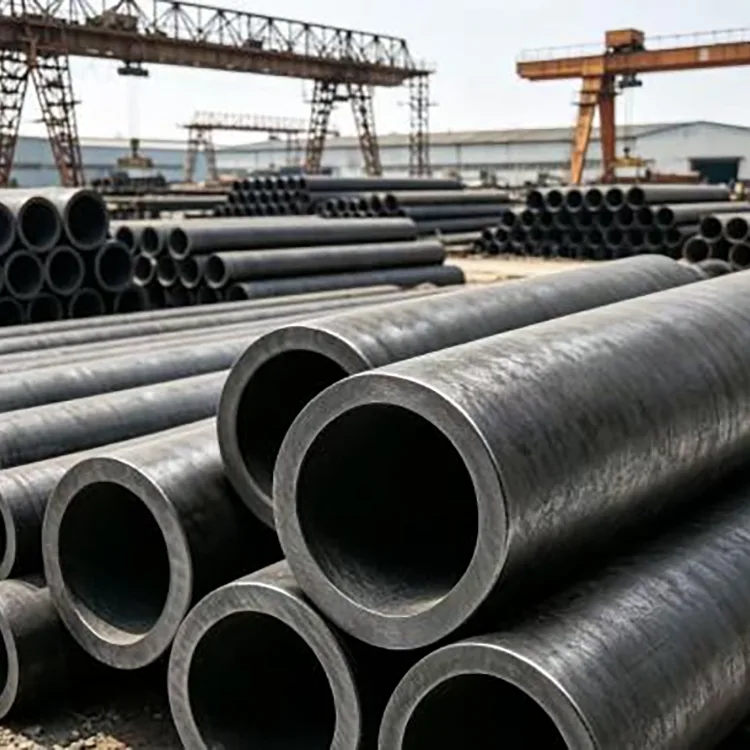

Procesul de fabricație

Pentru conductele de temperatură înaltă, controlul producției este strâns legat de performanța dimensională și mecanică finală. Sistemul de aprovizionare al lui Rongheng acoperă producția și prelucrarea țevilor din oțel fără sudură, cu verificări de calitate efectuate de la materialul primit prin inspecția produsului finit.

Ruta generală de producție include:

Inspecție materie primă → Încălzire → Piercing → Laminare → Dimensionare → Răcire → Îndreptare → Tăiere → Inspecție suprafață → Testare nedistructivă atunci când este necesar → Inspecție finală → Ambalare și expediere

Inspecția materiilor prime

Înainte de producție, materialele din oțel primite sunt verificate în raport cu gradul și specificațiile de achiziție necesare. Documentația materialului, compoziția chimică și proprietățile mecanice sunt revizuite conform cerințelor comenzii.

Pentru clasele specificate, cum ar fi 20G și ASTM A106 Gr.B, materialul trebuie să corespundă cu standardul aplicabil și cu documentația de proiect.

Încălzire și Piercing

Tagla de oțel pregătită este încălzită la temperatura de procesare necesară și străpunsă pentru a forma secțiunea goală inițială. Controlul încălzirii este important deoarece încălzirea excesivă sau insuficientă poate afecta formarea ulterioară și structura finală a țevii.

Rulare și dimensionare

Carcasa goală trece prin etapele de laminare și dimensionare pentru a obține diametrul exterior și grosimea peretelui necesare.

Controlul dimensional în această etapă se concentrează pe:

● Diametrul exterior

● Grosimea peretelui

● Uniformitatea peretelui

● Lungimea conductei

● Corectitudine

Răcire și îndreptare

După formare, răcirea și îndreptarea controlată sunt utilizate pentru a stabiliza dimensiunile conductei. Corectitudinea este verificată înainte ca conducta să treacă la prelucrarea finală.

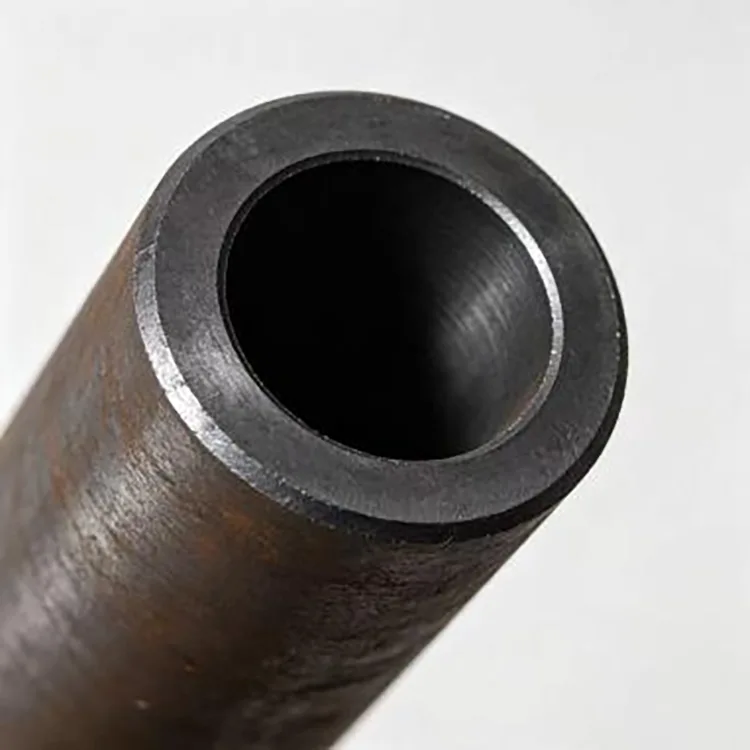

Tăierea și pregătirea capătului

Țeava poate fi furnizată în lungimile necesare. Tăierea cu lungime fixă, teșirea capătului țevii și lustruirea pereților interiori pot fi aranjate conform specificației comenzii confirmate.

Controlul calității în fabrică

Conductele de temperatură ridicată sunt adesea instalate în sistemele în care înlocuirea unei secțiuni defectuoase înseamnă oprirea echipamentului. Din acest motiv, controlul calității ar trebui să acopere mai mult decât aspectul și inspecția dimensională.

Procesul de inspecție al lui Rongheng poate include:

Verificarea materialului

Calitatea oțelului, documentația materialului și proprietățile chimice și mecanice necesare sunt verificate în raport cu specificația de achiziție.

Inspecție dimensională

Diametrul exterior, grosimea peretelui, lungimea și dreptatea sunt verificate pentru a confirma că conducta finită îndeplinește cerințele convenite.

Inspecția suprafeței

Suprafața țevii este verificată pentru defecte vizibile, oxidare excesivă și alte condiții care ar putea afecta utilizarea sau prelucrarea ulterioară.

Testare nedistructivă

Acolo unde este cerut de comandă sau de proiectul de inginerie, pot fi aranjate teste nedistructive pentru a identifica discontinuități interne care nu pot fi confirmate prin inspecție vizuală.

Inspecția finală a lotului

Țevile finite sunt verificate după specificații și lotul de producție înainte de ambalare. Cantitatea, dimensiunile, marcajele și documentele de inspecție necesare sunt confirmate înainte de expediere.

Consecvența lotului pentru comenzile de proiect

Pentru proiectele de inginerie, primirea specificației corecte în prima expediere nu este suficientă. Dacă proiectul necesită mai multe loturi, diferențele dintre transporturi pot crea probleme în timpul instalării și acceptării pe șantier.

Rongheng organizează producția și inspecția conform cerințelor comenzii confirmate. Pentru achiziții repetate, calitatea materialului inițial, dimensiunile, cerințele de procesare și condițiile de inspecție pot fi folosite ca referință pentru loturile ulterioare.

Această abordare este utilă în special pentru proiectele care necesită livrări multiple ale aceleiași specificații de conductă.

Prelucrare și aprovizionare la comandă

Locurile de instalare diferite necesită lungimi diferite de țeavă și condiții de capăt diferite. Rongheng poate aranja procesarea ulterioară pe baza desenelor sau specificațiilor confirmate.

Procesarea disponibilă include:

● Tăiere cu lungime fixă

● Teşirea capătului ţevii

● Lustruirea peretelui interior

● Alte cerințe de procesare convenite

Pentru comenzile de inginerie în vrac, cumpărătorii ar trebui să furnizeze calitatea, dimensiunea, grosimea peretelui, lungimea, temperatura de lucru, presiunea de lucru, mediul de serviciu și cerințele de inspecție necesare, înainte de ofertă.

Acest lucru permite ca specificațiile țevii să fie potrivite cu aplicația reală, în loc să fie citate numai în funcție de diametru și grosimea peretelui.

Ce ar trebui să confirme cumpărătorii înainte de a comanda

Pentru service la temperatură înaltă, următoarele informații trebuie confirmate înainte de cumpărare:

Aprovizionare și Livrare

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. operează ca platformă internațională de vânzări a Tianjin Gefu Steel și lucrează cu resurse de producție de oțel în Daqiuzhuang, Tianjin, o zonă majoră de producție și distribuție de oțel.

Gama de furnizare acoperă țevi din oțel fără sudură, țevi din oțel sudate, țevi galvanizate, profile din oțel și produse de montaj fotovoltaice. Acest lucru permite companiei să gestioneze atât achiziția de țevi de oțel standard, cât și comenzile de proiecte care implică materiale, dimensiuni, cerințe de procesare și inspecție specificate.

Pentru comenzile în vrac, programarea producției este confirmată în funcție de specificația conductei, cantitatea, cerințele de procesare și planul de livrare. Scopul este de a menține conducta furnizată în conformitate cu specificațiile de achiziție aprobate de la producție până la livrare.

FAQ

Î1: Care este diferența dintre țeava obișnuită din oțel carbon fără sudură și țeava din oțel carbon fără sudură la temperatură înaltă?

Principala diferență nu este doar dacă țeava este fără sudură. Serviciul pe termen lung la temperatură înaltă necesită ca calitatea materialului, standardul de fabricație, proprietățile mecanice, temperatura de funcționare și presiunea să fie luate în considerare împreună. O țeavă fără sudură de uz general nu trebuie tratată automat ca fiind adecvată pentru serviciul continuu la temperatură ridicată.

Î2: Această țeavă poate fi folosită pentru abur la 400°C?

Da, 20G conform GB 3087 sau ASTM A106 Gr.B poate fi luat în considerare pentru intervalul continuu de temperatură ridicată 350–425°C în schema de selecție furnizată. Selecția finală ar trebui să ia în considerare și presiunea de proiectare, grosimea peretelui, durata de funcționare și cerințele de inginerie aplicabile.

Î3: Poate rezista conducta la 10 MPa la 425°C?

Presiunea nominală de temperatură înaltă specificată este de 10 MPa la o temperatură constantă de 425°C. Proiectul real al proiectului ar trebui să verifice cerința de presiune în raport cu dimensiunile conductei, calitatea materialului, codul de proiectare și condițiile de operare.

Î4: Puteți furniza țevi fără sudură, cu lungime fixă, la temperatură înaltă?

Da. Tăierea cu lungime fixă ​​este disponibilă conform comenzii confirmate. Teșirea capătului țevii și lustruirea pereților interiori pot fi, de asemenea, aranjate atunci când este necesar.

Î5: Puteți furniza documente de testare și inspecție nedistructive?

Da. Documentația de testare și inspecție nedistructivă poate fi aranjată conform comenzii și cerințelor proiectului. Cumpărătorii ar trebui să specifice nivelul de inspecție necesar înainte de producție.

Î6: Ce informații ar trebui să furnizez pentru o ofertă?

Cele mai utile informații sunt calitatea materialului, standardul aplicabil, diametrul exterior, grosimea peretelui, lungimea țevii, temperatura de lucru, presiunea de lucru, mediul de serviciu, cantitatea și cerințele de inspecție. De asemenea, pot fi furnizate desene sau specificații de proiect atunci când este necesară o prelucrare suplimentară.

Î7: Această țeavă este potrivită pentru temperaturi peste 450°C?

Nu. Funcționarea pe termen lung peste 450°C este în afara intervalului recomandat pentru țevile din oțel carbon în această schemă de selecție. Oțelul aliat rezistent la căldură, cum ar fi 15CrMoG sau 12Cr1MoVG, ar trebui evaluat pentru funcționare la temperaturi mai ridicate.

Î8: Cum ar trebui instalate conductele de temperatură înaltă?

Sistemul de conducte are nevoie de suficient spațiu pentru dilatare termică. Trebuie selectate flanșe la temperatură ridicată și materiale de etanșare adecvate, iar țevile reci nu trebuie forțate să se alinieze în timpul instalării. Instalarea corectă ajută la controlul stresului termic, deformării și scurgerilor în timpul funcționării.

Q9: Cât timp poate fi folosită conducta în serviciu continuu?

Specificațiile produsului furnizate precizează o durată de viață de 8+ ani în funcționare continuă fără defecțiuni. Durata de viață reală depinde de temperatura de funcționare, presiune, mediu, condițiile de coroziune, ciclul termic, instalarea și întreținerea, astfel încât condițiile proiectului trebuie evaluate înainte de a determina durata de viață estimată.

De ce să alegeți Rongheng pentru aprovizionarea proiectelor?

Pentru acest tip de țeavă, deciziile de cumpărare se bazează de obicei pe mai mult decât prețul pe tonă. Calitatea materialului, evaluarea temperaturii, grosimea peretelui, cerințele de inspecție, procesarea și consistența lotului, toate afectează dacă țeava poate fi acceptată și instalată corect.

Rongheng combină resursele de producție de oțel din Tianjin cu experiența internațională în furnizarea de proiecte, susținând specificațiile standard, precum și tăierea cu lungime fixă, teșirea, lustruirea și alte cerințe de procesare confirmate.

Pentru un proiect de conducte de temperatură înaltă, cumpărătorii pot furniza mai întâi temperatura de funcționare, presiunea, standardul mediu și necesar. Rongheng poate potrivi apoi specificațiile țevii disponibile cu cerințele de achiziție și poate confirma materialul adecvat, condițiile de inspecție și livrare înainte de producție.
