Rezumatul articolului: A grindă în I laminată la caldeste o secțiune structurală din oțel utilizată pe scară largă, concepută pentru a oferi rezistență practică la îndoire și suport de încredere pentru clădirile industriale, bazele de echipamente, platformele și suporturile pentru țevi. Înțelegerea geometriei secțiunii transversale, a gradului de oțel, a dimensiunilor, a procesului de fabricație și a protecției suprafețelor îi ajută pe ingineri și echipele de achiziții să aleagă produsul potrivit pentru aplicațiile lor.Ronghengfurnizează grinzi în I laminate la cald în clasele Q235B și Q355B, cu dimensiuni comune de la 10# la 63# și lungimi standard de 6 m, 9 m și 12 m. Acest ghid explică cum să evaluați specificațiile, să comparați opțiunile de materiale și să pregătiți un plan de achiziție de oțel mai precis.

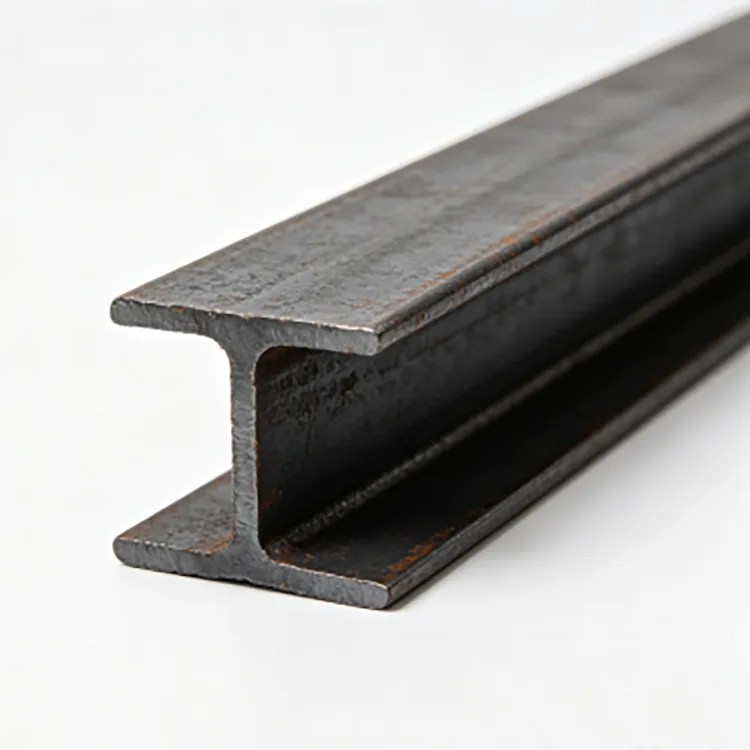

O grindă în I laminată la cald este un profil de oțel structural fabricat prin rularea oțelului încălzit printr-o serie de treceri de formare. Secțiunea sa transversală constă din două flanșe orizontale conectate printr-o țesătură verticală, creând un profil recunoscut în formă de I. Această geometrie distribuie materialul eficient pentru a rezista la îndoire, făcând secțiunea potrivită pentru multe aplicații portante.
Spre deosebire de o grindă fabricată asamblată din plăci de oțel separate, o grindă în I standard laminată la cald își obține forma secțiunii transversale de bază direct în timpul procesului de laminare. Acest lucru reduce necesitatea fabricării secțiunii fundamentale prin sudarea plăcii longitudinale și oferă un profil standardizat pentru fabricarea ulterioară.
Rongheng furnizează produse I-Beam laminate la cald în clasele Q235B și Q355B. Gama disponibilă include dimensiuni standard chinezești obișnuite de la 10# la 63#, cu tăiere cu lungime fixă și procesare suplimentară disponibilă în conformitate cu cerințele confirmate ale proiectului.
Pânza conectează în primul rând flanșele și contribuie la rezistența la forfecare, în timp ce flanșele asigură o mare parte din rezistența la încovoiere a secțiunii. Cu toate acestea, performanța reală depinde de proprietățile secțiunii transversale complete, calitatea oțelului, condițiile de sprijin, modelul de încărcare și proiectarea structurală.
Laminarea la cald modelează oțelul la temperaturi ridicate, permițând materialului să treacă prin rulouri de formare mai ușor decât ar face-o la temperatura camerei. Pentru o grindă în I, operațiunile succesive de laminare stabilesc banda și flanșele și aduc secțiunea la dimensiunile specificate.
O secvență tipică de producție include următoarele etape:
Aranjamentele exacte de fabricație și inspecție depind de unitatea de producție și de standardul de produs aplicabil. Pentru cumpărători, punctul esențial este să verifice dacă grinda finită îndeplinește cerințele convenite pentru dimensiunile secțiunii, calitatea materialului, lungimea și starea suprafeței.
Alegerea unei grinzi în I laminate la cald necesită mai mult decât identificarea unei dimensiuni nominale. Cumpărătorii trebuie să confirme denumirea secțiunii, calitatea oțelului, standardul dimensional, lungimea, cerințele de procesare și condițiile de livrare înainte de a plasa o comandă.
Următorul tabel rezumă principalele informații privind furnizarea publicate pentru gama de grinzi în I laminate la cald Rongheng.
| Caietul de sarcini | Opțiuni sau detalii disponibile | Ce ar trebui să confirme cumpărătorii |
|---|---|---|
| Tip de produs | Grinda I structurală laminată la cald | Profilul secțiunii transversale necesar |
| Calitatea oțelului | Q235B, Q355B | Calitatea specificată în desenele structurale |
| Gama de dimensiuni | 10#–63# | Denumirea exactă a secțiunii și seria |
| Seria secțiunii | opțiuni pentru seria a și seria b | Configurație dimensională corectă |
| Lungimi standard | 6 m, 9 m, 12 m | Lungimea stocului necesară sau programul de tăiere |
| Starea suprafeței | Oțel negru laminat la cald | Dacă este necesară o acoperire suplimentară |
| Opțiuni de procesare | Tăiere, găurire, teșire, îndreptare, debavurare | Detalii de desen și toleranțe de prelucrare |
| Standard aplicabil | GB/T 706-2016; alte cerințe pot fi discutate | Standard obligatoriu și criterii de acceptare |
| Documente de inspectie | Certificate de materiale și înregistrări de inspecție convenite, în funcție de cerințele proiectului | Documentația necesară și domeniul de inspecție |
Aceste opțiuni nu înlocuiesc specificațiile specifice unui proiect. Dimensiunile reale, lățimea flanșei, grosimea benzii, greutatea unitară și toleranțele variază în funcție de secțiunea selectată și de standardul aplicabil. Cumpărătorii ar trebui să solicite informațiile dimensionale relevante, mai degrabă decât să presupună că toate grinzile din același interval de dimensiuni nominale au proprietăți identice.
Pentru informații suplimentare despre produs, vizitați categoria de produse Rongheng Steel I-Beams.
Profilul în formă de I face ca grinzile în I laminate la cald să fie utile în structurile în care rezistența la încovoiere, fabricarea practică și compatibilitatea cu metodele consacrate de construcție din oțel sunt importante. Adecvarea lor trebuie totuși confirmată prin calcule de inginerie pentru fiecare aplicație.
Pentru bazele echipamentelor, cumpărătorii ar trebui să ia în considerare vibrațiile, sarcinile concentrate, pozițiile de montare și forțele de operare repetate. Pentru structurile clădirii, deschiderea, distanța dintre grinzi, detaliile de conectare, limitele de deformare și stabilitatea generală pot fi la fel de importante.
O grindă care funcționează pentru o platformă ușor încărcată poate să nu fie adecvată pentru o structură de susținere a macaralei sau o mașină supusă unor forțe dinamice semnificative. Ingineria specifică aplicației ar trebui să ghideze întotdeauna selecția finală.
Q235B și Q355B sunt clase de oțel structurale comune utilizate pentru diferite cerințe de inginerie. Principalul aspect este dacă proprietățile mecanice specificate ale materialului îndeplinesc cerințele de proiectare atunci când sunt combinate cu secțiunea grinzii selectate.
Q235B este adesea luat în considerare pentru fabricarea structurilor generale, inclusiv cadrele de susținere din fabrică, platforme, suporturi pentru echipamente și alte aplicații în care proprietățile sale specificate sunt suficiente. Adecvarea sa depinde de sarcinile de proiectare, dimensiunile secțiunii, detaliile de conectare și standardul aplicabil.
Q355B oferă o limită de curgere specificată mai mare decât Q235B conform standardului de material aplicabil. Poate fi selectat atunci când un proiect necesită o rezistență mai mare a materialului sau atunci când inginerul stabilește că este adecvat pentru condițiile de încărcare prevăzute.
Cu toate acestea, un grad de rezistență mai mare nu face automat acceptabil un fascicul mai mic. Deformarea, stabilitatea locală și generală, capacitatea de conectare, oboseala, acolo unde este cazul, și alte verificări de proiectare pot guverna în continuare selecția.
| Factorul de comparație | Q235B | Q355B |
|---|---|---|
| Poziționare generală | Oțel structural comun | Oțel structural cu rezistență mai mare |
| Aplicații potențiale | Cadre generale, platforme și suporturi | Aplicații care necesită o rezistență mai mare a materialului specificat |
| Selectarea dimensiunii fasciculului | Trebuie să satisfacă calculele structurale | Trebuie să satisfacă calculele structurale |
| Sudarea si fabricarea | Urmați cerințele de grad aplicabile și procedurile aprobate | Urmați cerințele de grad aplicabile și procedurile aprobate |
| Selecția finală | Pe baza specificațiilor de inginerie | Pe baza specificațiilor de inginerie |
Înainte de a comanda, confirmați gradul necesar față de desenele structurale și specificațiile materialelor. Înlocuirea unui grad cu altul fără aprobare poate afecta conformitatea, procedurile de fabricație sau performanța structurală.
Grinzile în I și grinzile în H sunt ambele profile structurale din oțel cu o bandă și două flanșe, dar proporțiile și proprietățile secțiunii lor transversale pot diferi semnificativ. Grinzile în I tradiționale au în general flanșe mai înguste, în timp ce grinzile H au de obicei flanșe mai largi și un profil potrivit unei game diferite de cerințe structurale.
| Punct de comparație | I-Beam | Fascicul H |
|---|---|---|
| Aspect în secțiune transversală | De obicei, flanșe mai înguste în raport cu adâncimea secțiunii | De obicei, flanșe mai largi |
| Rol structural comun | Grinzi, platforme, suporturi pentru echipamente și elemente de cadru selectate | Coloane, cadre de clădire și alte elemente portante |
| Considerații de proiectare | Modulul secțiunii, rezistența la forfecare, stabilitatea și deformarea | Proprietățile secțiunii, stabilitate, sarcini axiale, încovoiere și conexiuni |
| Interschimbabilitatea | Necesită verificare tehnică | Necesită verificare tehnică |
Niciun profil nu este universal superior. Alegerea adecvată depinde de traseul de sarcină, deschidere, condițiile de sprijin, orientarea elementelor, proiectarea conexiunii și proprietățile relevante ale secțiunii. O înlocuire nu trebuie făcută niciodată doar pentru că două profile par similare sau au adâncimi nominale comparabile.
Proiectele care necesită mai multe profile structurale pot revizui și secțiunile structurale din oțel Rongheng pentru a compara categoriile de produse disponibile.
Calitatea produsului implică mai mult decât aspectul vizual. Pentru o grindă în I laminată la cald, cumpărătorii trebuie să verifice dacă secțiunea furnizată corespunde comenzii de achiziție și că dimensiunile, identificarea materialului și starea suprafeței satisfac criteriile de acceptare convenite.
Un plan practic de inspecție poate acoperi următoarele puncte:
Grinzile standard negre laminate la cald nu includ automat un strat de protecție împotriva coroziunii. Suprafața păstrează, în mod normal, calamul de freză și poate fi necesară o protecție suplimentară, în funcție de mediul de operare.
Pentru aplicații în interior în condiții uscate, suprafața neagră specificată poate fi adecvată. Instalațiile în aer liber, instalațiile umede, locațiile de coastă și mediile agresive chimic pot necesita un sistem adecvat de vopsea, galvanizare la cald sau un alt strat de protecție proiectat.
Acolo unde este specificată galvanizarea, tăierea, găurirea și alte operațiuni de fabricare ar trebui în general coordonate înainte de acoperire. Acest lucru ajută la reducerea cantității de oțel expus care altfel ar avea nevoie de reparații de protecție după procesare. Sistemul final de acoperire trebuie selectat în funcție de mediu, durata de viață, planul de întreținere și cerințele proiectului.
Specificații clare de achiziție ajută la reducerea nepotrivirilor materialelor, fabricarea inutile și întârzierile de instalare. Înainte de a solicita o ofertă, pregătiți următoarele informații ori de câte ori este posibil.
De exemplu, un proiect care necesită grinzi de 12 m cu găuri de montare găurite ar trebui să specifice atât lungimea finală a tăierii, cât și locațiile găurilor. Dacă comanda precizează pur și simplu o dimensiune și o cantitate a fasciculului, este posibil ca furnizorul să nu aibă suficiente informații pentru a pregăti componentele procesate necesare.
Rongheng poate coordona secțiuni standard, tăiere cu lungime fixă, găurire, teșire, îndreptare și debavurare în conformitate cu cerințele convenite. Furnizarea de desene complete și o listă de tăiere consolidată facilitează revizuirea comenzii înainte de producție sau expediere.
Este folosit în mod obișnuit pentru structuri de fabrică, grinzi legate de acoperiș, platforme, baze de echipamente, rafturi de țevi, cadre de depozit și structuri de susținere industrială. Aplicația specifică trebuie verificată în raport cu proiectarea structurală.
Rongheng enumeră o gamă comună de dimensiuni de la 10# la 63#, inclusiv opțiuni pentru seria a și seria b. Dimensiunile exacte și greutățile unităților teoretice depind de denumirea secțiunii selectate.
Lungimile standard comune sunt 6 m, 9 m și 12 m. Tăierea cu lungime fixă poate fi, de asemenea, discutată în funcție de dimensiunile proiectului confirmate și cerințele comenzii.
Nr. Q355B are o limită de curgere specificată mai mare, dar gradul corespunzător depinde de proiectarea inginerească, condițiile de încărcare, dimensiunea secțiunii, cerințele de fabricație și standardul aplicabil. Rezistența mai mare a materialului nu garantează o performanță structurală generală mai bună.
Nu automat. Cele două profile pot avea proprietăți de secțiune și comportament structural diferite. Orice înlocuire trebuie verificată și aprobată de către inginerul structural responsabil.
Da. Tăierea, găurirea, teșirea, îndreptarea și debavurarea pot fi aranjate conform cerințelor de procesare convenite. Cumpărătorii trebuie să furnizeze desenele, dimensiunile și toleranțele necesare înainte de a comanda.
O suprafață neagră standard laminată la cald nu este echivalentă cu un strat dedicat de protecție împotriva coroziunii. În funcție de mediu, proiectul poate necesita vopsire, galvanizare la cald sau un alt sistem de protecție adecvat.
Includeți denumirea secțiunii, calitatea oțelului, standardul aplicabil, cantitatea, lungimea necesară, detaliile de prelucrare, tratamentul suprafeței, cerințele de inspecție și destinația de livrare. Aceste detalii ajută furnizorul să evalueze mai exact comanda.
Greutatea teoretică se calculează înmulțind greutatea unitară publicată a secțiunii selectate cu lungimea acesteia. De exemplu, o secțiune cu greutatea unitară teoretică de 20 kg/m și lungimea de 12 m are o greutate teoretică de 240 kg. Greutatea unitară reală trebuie confirmată pentru secțiunea selectată, iar contractul trebuie să specifice metoda de decontare.
Da. Comenzile internaționale pot fi coordonate în funcție de specificațiile secțiunii convenite, cerințele de procesare, documentele de inspecție, ambalarea, încărcarea containerelor și documentația de export. Aranjamentele de livrare trebuie confirmate pentru fiecare comandă.
O grindă în I laminată la cald poate oferi o soluție structurală eficientă atunci când dimensiunile, calitatea oțelului și proprietățile secțiunii corespund cerințelor proiectului. O achiziție reușită necesită mai mult decât compararea prețurilor: cumpărătorii ar trebui să verifice standardul aplicabil, să confirme seria de secțiuni corecte, să specifice protecția împotriva procesării și la coroziune și să stabilească cerințe clare de inspecție și livrare.
Rongheng acceptă aprovizionarea cu oțel structural cu grinzi în I laminate la cald Q235B și Q355B, dimensiuni comune de la 10# la 63#, lungimi standard de 6 m, 9 m și 12 m și opțiuni de procesare convenite. Indiferent dacă achiziționați oțel pentru o structură de fabrică, o bază de echipamente, o platformă industrială sau un suport pentru țevi, specificațiile precise pot ajuta la eficientizarea fabricării și la reducerea riscurilor evitabile de achiziție.
Căutați o aprovizionare sigură de grinzi în I laminate la cald pentru următorul dvs. proiect structural? Distribuiți cu Rongheng dimensiunea secțiunii necesare, calitatea oțelului, cantitatea, dimensiunile de tăiere, tratamentul suprafeței și destinația de livrare. Echipa noastră poate analiza cerințele dumneavoastră și poate discuta despre opțiunile de aprovizionare adecvate. Pentru detalii despre produse, oferte de proiect și aranjamente personalizate de procesare,contactioneaza-neastăzi pentru a discuta despre nevoile dvs. de aprovizionare cu oțel.
